第三課 SS7信令系統協議簡介

ISUP呼叫建立流程示例

3.2 ISUP呼叫建立示例

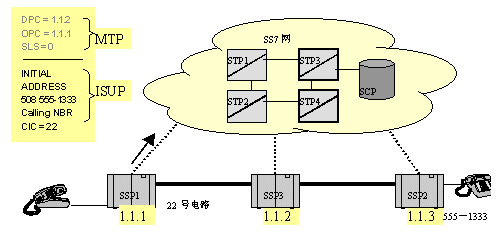

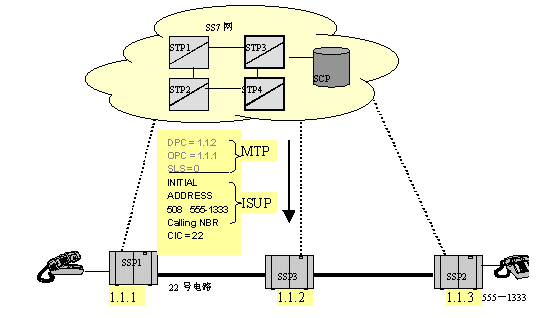

　　如下圖所示，當一個用戶摘機并拔被叫號碼，交換局（SSP1）收集并分析被叫號碼，分析到被叫不是本局內用戶，而是目的信令點編碼為1.1.3交換局的用戶，于是，SSP1在路由表中查找到達1.1.3的路由，然后用找到的鏈路把IAM消息發送出去，如圖中箭頭所示。

　　SS7協議的MTP層完成發送消息路由方面的所有工作，包括查路由表，發送DPC，源信令點（SSP1）編碼，以及占用的電路號CIC。ISUP層處理IAM消息，包括主被叫號碼信息。

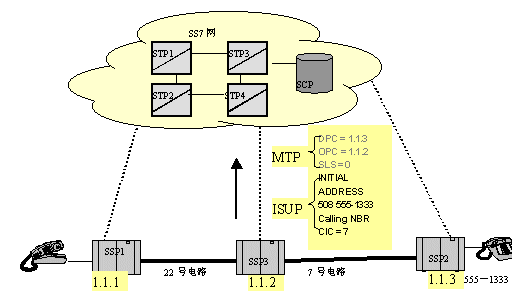

　　當消息（IAM）到達路由中下一個交換點1.1.2時，MTP層再次分析路由。在1.1.2中，MTP查找目的信令點編碼，并發現：這個消息不是發給自己的，然后就找出轉發這個消息的路由及具體的鏈路。

　　交換局把消息1.1.2（IAM）轉發出去。

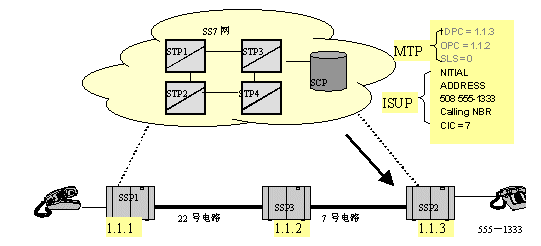

　　當消息到達交換局1.1.3（SSP2）時，MTP層識別到這一消息是發給它的。

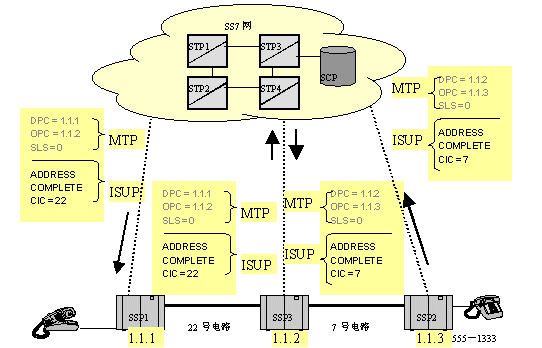

　　目的交換局(SSP2)檢驗IAM消息，然后向源交換局（SSP1）發回地址全消息（ACM），這一消息會沿著原來IAM發送的路由反向傳回SSP1。每個經過的交換局都會查看消息的DPC，看看消息是不是發給自己的，若不是給自己的，就把它轉發到相應的路由，直到消息到達它的目的（DPC）。

　　目的交換局向被用戶振鈴，主叫局向主叫送回鈴音。這時，電路交換網的話音通道仍未建立連接。

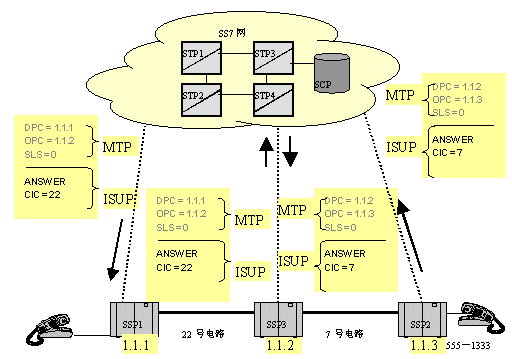

　　現在被叫摘機，應答消息（ANM）從1.1.3發向1.1.1，電路交換網的話音通道才建立連接，主被叫進入通話。如下圖所示：
