曲靖廣電用凱創智能網絡整合IP網

陳國東　2001/12/13

　　位于云南省東部的曲靖市，已初步建立起有線、無線、微波、載波等多種手段并存的通信體系，在此基礎上， 曲靖市廣電采用凱創的智能網絡(Smart Networking)解決方案，建設起覆蓋全市的新一代信息通信網絡――曲靖市廣電寬帶多媒體城域網（簡稱IP寬帶網）。

項目要求

　　曲靖市廣電要求建立后的網絡能夠為各種應用提供足夠的服務質量，同時考慮到有線電視業務的需求，能快速有效地傳送IP數據包，而且，網絡要有較強的容錯能力，可以實行集中式管理，能夠支持動態地組建跨部門的項目小組，具有在各層次提供安全、靈活的接入能力，提供必要的QoS服務，并保證語音、視頻等關鍵業務能夠在主干上順利傳送，提供VPN虛擬專網服務。

方案實施

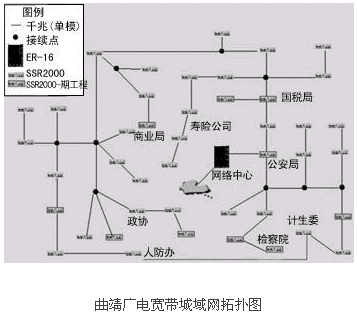

　　網絡建設的第一期工程結束后，本地多媒體寬帶骨干網以曲靖市政府內的機房作為中心機房。核心機房采用支持千兆以太網、SDH及ATM接口的高檔交換式路由器ER-16。主干光纖沿市區鋪設成為一個星形鏈路，以便在不久的將來能夠?qū)⒂嬌�委和人防辦的光纖連接起來形成一個環狀鏈路。市區內共設43個光節點，各鄉鎮有一個光節點，以92條單模光纖直接連入核心機房的交換式路由器，由此與核心機房形成一個星狀拓?fù)浣Y(jié)構。

　　網絡的設計要求建造一個高速的交換主干。SmartSwitchRouter交換式路由器在單模光纖上傳輸距離可達75km，同時還支持IP over SDH/SONET，因而適應曲靖市廣電寬帶IP骨干網的應用和業務需求，解決方案的核心是采用千兆以太網和第3/4層交換式路由器。

　　由于整個曲靖市廣電寬帶IP網絡服務于整個曲靖地區，具有地域廣、應用復雜、接入方式多樣的特點，因此在長城寬帶IP網的設計上也采用分層結構。其中傳輸層和接入層組成了IP網服務平臺，同時發展應用系統。傳輸層的主要目標是提供高速、可靠的傳輸平臺，接入層主要要求則是多技術如Ethernet、xDSL、Cable Modem、多服務接入。根據寬帶網組織和服務的特點，網絡傳輸層也設計為分層結構。這樣，將整個網絡分為市網中心和區級網兩級。

　　根據實際情況，網絡建設采取分期建設的方法，網絡范圍主要包括一個傳輸網（IP骨干網）和一個接入網。骨干傳輸網以市政府機房為核心，配置1臺ER-16，而二級機房以Smart Swtich Router2000以千兆光纖接入。

　　中心機房作為網絡核心層，詳細的配置為：ER-16上配置6塊1000BaseLX模塊（8口）用于與44個一級骨干節點的互連，同時配置1塊32口10/100BaseTx模塊，用于中心機房服務器及網管需要。

　　接入網由43個點及鄉鎮的1個點組成，各配置一臺SSR2000。SSR2000負責本地用戶接入，以1000BaseLX連入市區的網絡中心。

　　與其他網絡的連接，則采用SSR8600，它支持ATM、千兆網或廣域網(DDN、幀中繼，最高可達52Mb/s)，擁有多種模塊，可為各種方式的接入選擇更為靈活的方案。

　　同時，所采用的SmartVPN解決方案還具有遠程接入和網站到網站的VPN能力。SSR的所支持動態和靜態的NAT能力是一個線速的、利用硬件實現的功能，Smart Switch Router 2000/ER-16支持硬件NAT。通過NAT,接入企業可以有內部有限的注冊IP地址，這既減少了企業的費用，也給企業內部規劃IP的自由。

　　方案考慮在C4層劃分VLAN，而不建議將VLAN跨過C3核心層。圖形化的VLAN管理軟件實現即拖即用的方式方便地劃分VLAN，減少了VLAN劃分的工作量，并且該軟件能集成到Spectrum網管軟件中。
