DSS系列數據共享服務器技術手冊

2003/02/12

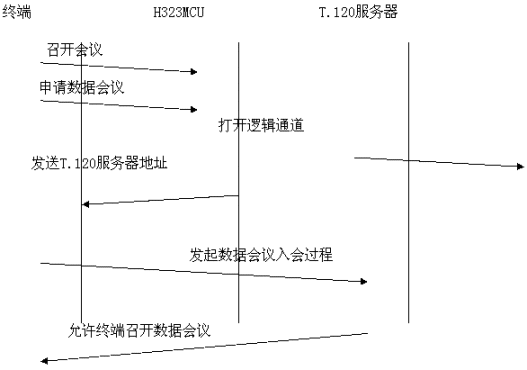

帶內方式的數據會議流程圖

帶內方式的優點在于：

(1)、將T120數據功能附屬在H320/H323會議中，便于控制與管理。

(2)、在帶寬緊張、數據擁塞的情況下，可以動態調整數據和視頻的帶寬來保證音頻的正常。

(3)、可以通過H323會議的能力交換來指定T120的接受數據的端口(確省是1503端口，需要終端支持)，使數據更加安全。

(4)、可以使數據功能與圖象、聲音功能同步。

帶內方式的缺點在于：

(1)、存在數據服務器與H323MCU融合的問題。

(2)、H323終端一旦掉點，T120數據功能也隨之消失。

(3)、對有些H323終端來說，可能不支持帶內方式。

(4)、T.120數據服務器如果沒有帶寬控制，其數據突發會導致音視頻丟包。

2.2、帶外方式

　　采用帶外方式，數據與音頻視頻流分開，各自占用帶寬。與終端和MCU無任何關系。如果用戶想召開數據會議，需要單獨的一臺PC機來進行數據的接受與傳送，所有需要數據會議功能的用戶的PC機都連接到一個T.120服務器上。目前常用的終端軟件是Netmeeting軟件。數據占用單獨的帶寬，不擠占音視頻的帶寬。會議建立過程為：

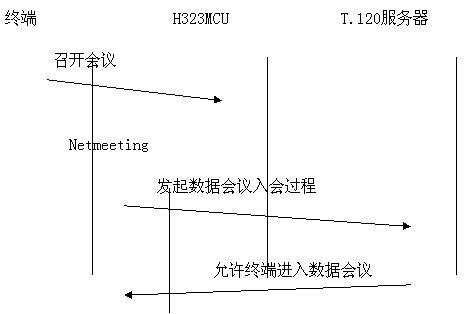

帶外方式的數據會議流程圖

帶外方式的優點在于：

(1)、可以有更多的用戶參加數據會議，不受終端數目的限制。

(2)、不用考慮H323 MCU和H323終端是否有T120的功能。

(3)、數據會議與視頻會議分離，容錯性能和穩定性更高。

(4)、可以單獨召開數據會議。

帶外方式的缺點在于：

(1)、將圖象、聲音與數據分離，不能夠同步，不便于操作與管理。

(2)、如果不限制數據的帶寬，其突發的數據可能會導致音視頻的丟包。

(3)、要分別召開兩個會議，操作復雜。

3、數據共享服務器DSS解決方案

　　DSS系統由DssServer和DssManager組成。DssServer是1U的服務器，DssManager是系統的控制管理平臺。DssServer是數據會議系統的核心部分，它負責數據的集中處理與分發，負責會議的調度與管理，使得眾多的用戶可以很方便順暢地加入到數據會議中。它可以與不同的會議電視系統結合使用，達到圖文并茂。它是構建在T.120標準基礎上的數據會議產品，支持帶內和帶外兩種方式。帶內方式可以與任何標準的支持T120數據信道的H323/H320/H324設備兼容，帶外就是單獨的T120 DSS數據服務器。

DssServer

　　使用DSS系統數據共享服務器具有以下優點：

DssManager

數據共享服務器DSS可廣泛應用于如下領域：

帶內方式組網圖

3.2、DSS的帶外方式

　　DSS的帶外方式可以單獨運行，召開數據會議，可以與會議系統進行融合，例如與遠程教育系統進行結合，提供帶控制的數據會議功能。由于DSS提供主席控制和嚴格的帶寬控制，所以完全可以與其他各種IP業務同時開展。

組網方式:

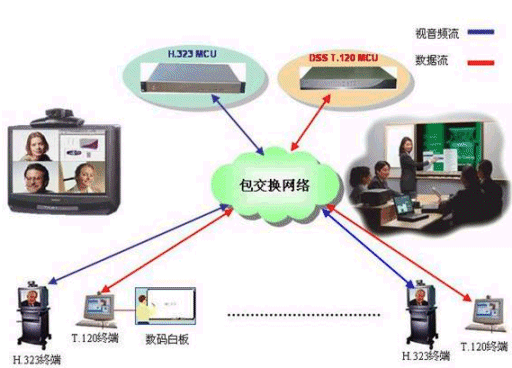

帶外方式組網圖

4、DSS產品功能與性能

標準性和互通性

　　DSS系統完全符合ITU-T T.120標準，可以和符合T.120標準的任何產品互通互控，可以和NetMeeting的2.1、2.11、3.0和3.01版本互通互控。

　　與Vcon的MeetingPoint完全互通。

　　與CuseeMe的數據協作完全互通。

　　與iPower的數據終端完全互通。

與MCU的兼容性

　　DSS系統可以和任何符合H.320/H.323標準的MCU配合，實現會議電視系統中的數據功能。

　　與H320的MCU配合需要T123的網關(IP/ISDN)。

穩定性

　　DSS產品是1U的服務器，采用了嵌入式設計方式，啟動速度快，系統穩定。

易配置

　　不用串口等方式配置服務器，DssManager可以自動搜索服務器并進行自動配置，配置改變后不用重啟服務器。

多會議并存

　　DSS系統最大支持32組會議同時并存，用戶可以根據需要訂購會議數。

大用戶支持

　　單臺DSS系統最大可支持64用戶同時在線，通過級聯可以支持更多的用戶同時在線，用戶可以根據需要訂購用戶數。

標準數據功能

　　DSS系統支持T120系統標準的應用共享和協作、電子白板、文件傳輸和聊天等功能。

主席功能

　　可以在會議中設置主席，只有主席才有權力進行數據共享、文件傳輸、白板、聊天等功能，非主席用戶只能接收主席用戶的數據，不能進行共享和文件傳輸等應用，避免了會議中多人操作造成的混亂和無序。

帶寬控制

　　DSS系統會議可以指定會議的帶寬，帶寬在64k~1920k之間，在與H323MCU同時使用的時候，不會擠占音頻和視頻的帶寬，解決了由于TCP數據突發導致的網絡丟包問題。

　　如果用NetMeeting之間進行大數據量共享，帶寬蜂值可達到4M以上。

級聯功能

　　DSS系統支持級聯，最大可以支持16級級聯。

支持稍帶會議模式

　　用戶可以通過其他用戶稍帶加入會議，而不是直接加入會議。

限制應用

　　DSS服務器可以限制會議的具體應用，例如可以指定某會議不能傳輸文件和聊天，即使是主席也不具備被限制掉的功能。

友好的用戶管理

　　簡單方便的用戶管理，可以增加用戶、修改用戶信息、刪除用戶等。在會議中可以實時地檢測和顯示用戶的網絡狀態。

強大的會議模板管理

　　DSS系統具有強大的會議模板管理功能，可以創建、修改和刪除會議模板，配置好會議的模板，以后每次可以直接開會，使用方便。

會議安全性

　　DSS系統提供了兩級會議安全性保證，可以在會議中設置允許還是拒絕用戶的加入，還可以設置會議密碼，用戶加入必須輸入正確的密碼才能加入會議。

掉線用戶自動重邀

　　DSS會議支持掉線用戶自動重邀，重邀時間在2秒以內，保證會議的正常運行。

　　在網絡質量不好的網絡中，TCP連接會因為擁塞而斷開，此時DSS將自動邀請用戶加入會議，保證所有用戶始終在線。

詳細的終端信息顯示

　　DssManager上可以顯示詳細的用戶信息，包括會議號、用戶號碼、別名、IP地址、終端名、Email地址、位置、會議帶寬、是否是主席以及具有的會議功能。終端可以按各種信息進行升降排序。

方便簡潔的會議操作

　　會議操作非常簡潔實用，用戶操作界面靈活方便，采用全右鍵操作方式。

詳細的系統運行日志

　　實時地報告各種系統運行日志，日志分為三類：正確的信息、告警信息、錯誤信息，不同類型的日志用不同的圖標來區別。系統日志還可以保存在文件中。

詳細的系統查詢信息

　　隨時都可以查詢系統服務器的產品信息，包括服務器版本、會議數、用戶數，以及配置的用戶和會議模板等信息。

強大的Qos功能

　　可以實時地檢測到系統的各種網絡異常，例如終端用戶掉電、網絡故障等。

　　TCP自動流量控制與重傳。

　　會議最高帶寬限制

　　系統動態調整帶寬

　　可以與H323MCU配合進行帶寬的調整

穿越防火墻

　　Dss系統可以穿越防火墻來邀請與接收用戶加入會議

　　系統只使用1503端口

提供二次開發API接口

　　DSS系統提供API接口，可以讓用戶很輕松地將DSS系統融合到自己的產品中。DssManager就是基于該API編寫的。

易升級

　　DssManager包含了一個升級文件包，使用該升級文件包可以很容易地對產品進行升級，升級文件可以從公司網站上下載。

　　可以遠程升級。

　　升級包含服務器軟件升級（免費）和用戶數升級（付費）。

詳細和方便的幫助文檔

　　用戶可以在管理界面上很輕松地在會議和幫助文檔之間切換，幫助文檔包括用戶使用手冊、技術白皮書、常見問題解決辦法以及公司的網站導航。

5、DSS數據服務器的技術領先性

(1)、容量巨大，符合中國國情。

(2)、完全符合T.120標準。

(3)、支持數據服務器的級聯，最大達16級，擴大系統容量，組網更加靈活。

(4)、支持主席功能，保證會議的正常有序進行。

(5)、會議帶寬控制功能，不強占會議中視頻和音頻的帶寬，保證會議的效果。

(6)、功能強大，特別適合集中會議調度與管理。

(7)、可以與任何標準的H323MCU配合使用，還提供API接口。

(8)、完全自主開發，定制更加容易，很容易滿足用戶的定制需要。

6、DSS的可靠性

(1)、系統采用硬件解決方案，運行穩定可靠。

(2)、采用了嵌入式操作系統，運行速度快，不會受到病毒的攻擊。

(3)、采用了多級會議安全方式，保證會議安全。

(4)、呼叫成功率：99.9%。

(5)、數據服務器MTBF為10萬小時，24X7工作。

7、接口與電氣特性

三個網絡接口：

LAN：局域網口，接內部局域網。

WAN：廣域網口，接外部網絡。

DEBUG：調試網口，供廠家調試。

硬件性能參數：

結構：重型鋼箱體，豪華型采用鋁材前面板

風冷系統：4個420W風扇

指示燈：Power、HDD、LAN、WAN、DEBUG

外型尺寸：長x寬x高=482mm x 300mm x 45mm

重量:5kg

環境參數：

存儲溫度：-40~800C

相對濕度：5~95%

工作溫度：0~500C
