瑞明達通信集中計費系統方案

2006/04/14

　　集中計費系統是〔瑞明達通信〕開發的針對固定網設備提供統一管理產品,可對多臺、乃至數十臺交換機進行全方位的集中話費管理。系統采用三層架構，分別為表示層、功能層和數據層。系統對這三層進行明確劃分，并在邏輯上使其獨立，從而使系統具有了硬件的擴展性較好、軟件的功能界定清晰、程序的可維護性較強、安全控制嚴謹、系統管理簡單、可支持分布式數據庫等特點。

　　數據采集加載層處理的對象是各種計費原始數據文本文件和原始數據記錄集合，其輸出結果即為話單/計次數據庫，并作為話單預處理子系統的輸入數據源；話單預處理層處理后的結果是分號/分類別費用庫，并作為計費與帳務子系統的輸入數據源；計費與帳務層通過與用戶資料相結合，并加權各種優惠政策處理，形成用戶帳，并作為收費子系統的輸入數據源；收費層負責營收管理，具有負責處理用戶界面的功能，并提供各種外部數據接口。

　　1、總體描述

　　集中計費系統計費帳務子系統對計費、結算、帳務、業務及客服等功能進行集中、統一的規劃和整合。它實現了服務的個性化、社會化和信息化，為電信業務提供一個綜合性的處理平臺。

　　整個系統采用面向?qū)ο蟮募夹g(shù)，以"數據為中心"、，使系統的開發建設處于領先地位。

　　2、話單采集模塊

　　集中計費系統計費帳務子系統中的話單采集模塊主要是從交換機讀取原始話單，然后對話單數據進行分揀、整理、計算和匯總等。

　　3、話單采集傳輸模塊

　　話單采集傳輸模塊主要是為用戶提供平臺獨立，一致的數據采集接口，實現對交換機產生話單的采集和上傳。為保持系統整體結構的完整性而又能方便地接入多種交換機型和適應多種通信協議，系統采用了兩層與三層相結合的分層的模塊化Client/Server結構，應用層基于FTAM/CMISE、FTP等協議，通信層基于X.25/IP等協議，物理層則可以支持Ethernet/RS232/DDN等。

　　話單采集模塊可根據不同型號版本交換機的具體情況按照實時、脫機等方式對原始話單進行采集、分揀，然后送給計費系統進行處理。系統支持分別采集，集中計費。

　　話單采集模塊可實時的從交換機的維護臺中讀取相關的原始話單數據，然后存入指定的目錄下，也可通過脫機的方式采集原始話單。

　　若采集模塊和計費模塊位于同一臺機器或同一局域網內，則直接通過局域網將原始話單文件上傳；若不在同一局域網內，則可通過撥號、ADSL、ISDN等方式將原始話單文件上傳。

　　4、話單分揀模塊

　　話單分揀模塊主要是將原始話單文件轉換成標準的計費話單文件。由于交換機型號、版本不同，產生的原始話單文件格式也多種多樣。為了提高靈活性和擴展性，系統采用定義話單格式的方法。用戶僅需通過修改原始話單文件的相關參數，即能將不同話單的格式轉換成統一的標準話單文件。轉換方式的選擇因交換機而定，可按位，也可按ASCII字符等。

　　為了避免話單重復采集，采集傳輸模塊生成采集傳輸日志，杜絕錯誤的發生。

　　5、話費計算模塊

　　話費計算模塊主要是對分揀后的話單，按照設定計算話費。其具體功能如下：

　　6、話費管理系統

　　系統具有快速高效的話單管理能力。系統可以實時的記錄并存儲所有計費話單。對任一話單可進行增加、修改、顯示及打印。同時，系統也可以根據用戶的要求隨時打印或顯示任一時間段內的明細話單或者合計話單。

　　話費管理系統將到達本地的原始數據轉化為統一的標準格式的數據進行記錄，然后作為原始數據庫。在此基礎上生成各種系統的相關費用信息，自動生成170及網上查詢信息，同時向收費系統提供繳費信息。計費系統能自動生成本地業務處理過程的日志。

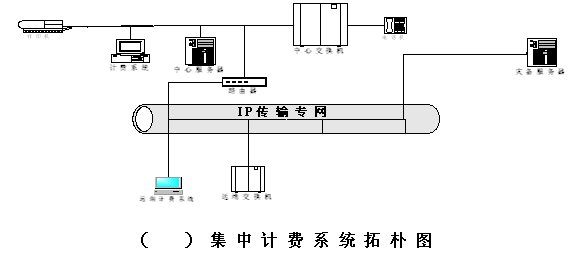

　　集中計費系統拓樸圖：
  1. 本系統將各遠端話單通過IP傳輸專網集中到中心服務器，由中心計費機通過LAN口把數據送到中心服務器計費系統。


  2. 經由中心計費系統進行話單分析后，根據各局端號碼把數據發送到中心服務器,由中心服務器通過LAN口把數據相應各遠端計費系統。


  3. 各局端能夠查看并打印自己局端發生的話費。


  4. 由中心服務器發送的話單數據可以做到實時傳送，并滿足斷點續傳。

瑞明達公司供稿 CTI論壇編輯
