杭州三匯將DMA技術成功應用于數字中繼語音卡

2007/01/30

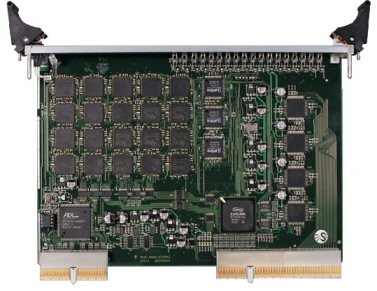

　　三匯新一代大容量PCI/cPCI數字中繼語音卡全面換裝了功能更為強大的PCI接口芯片，該接口芯片能夠支持對PCI總線進行MASTER模式操作，從而實現了真正的DMA操作，也就是實現了大流量的語音數據通過PCI總線時不需要占用CPU時間。

　　DMA技術的成功運用，并不僅僅是換一個芯片這么簡單，而是對數據流處理方式的一系列重大改變。電話語音卡的數據傳輸主要是在主機CPU和板載的DSP之間進行，用來實現語音錄放和控制命令和狀態的交互。傳統的由CPU進行直接I/O操作的數據傳送方式，主機CPU可以直接訪問DSP的內存數據，就可以直接讀寫每個語音通道的各類數據，包括錄放音緩沖及其指針，命令/狀態寄存器等，相對來說實現起來比較簡單。但是采用了DMA之后，這種工作方式就行不通了。

　　先從DMA的工作原理說起：DMA（Direct Memory Access） ，即直接存儲器存取，是一種快速傳送數據的機制。數據傳遞可以從適配卡到內存，或是從一段內存到另一段內存。利用它進行數據傳送時不需要CPU的參與。每臺電腦主板上都有DMA控制器，通常計算機對其編程，這些程序控制DMA傳送數據。一旦控制器初始化完成，數據開始傳送，DMA就可以脫離CPU，獨立完成數據傳送。利用DMA傳送數據的另一個好處是，數據直接在源地址和目的地址之間傳送，不需要中間媒介。如果通過CPU把一個字節從適配卡傳送至內存，需要兩步操作。首先，CPU把這個字節從適配卡讀到內部寄存器中，然后再從寄存器傳送到內存的適當?shù)刂�。DMA控制器將這些操作簡化為一步，它操作總線上的控制信號，使讀寫字節一次完成。這樣就大大提高了計算機運行速度和工作效率。

　　計算機發展到今天，DMA已不再用于內存到內存的數據傳送，因為CPU速度非�？�，做這件事，比用DMA控制器還要快，但要在適配卡和內存之間傳送數據，仍然是非DMA莫屬。要從適配卡到內存?zhèn)魉蛿?shù)據，DMA同時觸發從適配卡讀數據總線(即I/O讀操作)和向內存寫數據的總線。激活I/O讀操作就是讓適配卡把一個數據單位(通常是一個字節或一個字)放到PC數據總線上，因為此時內存寫總線也被激活，數據就被同時從總線上拷貝到內存中。

　　在DMA工作期間，主機CPU仍然可以處理其他事務，這是基于以下兩點：首先是現代計算機在CPU內部或是外部配備了容量較大的高速緩存(Cache）,當DMA控制器占用內存時，CPU仍可利用Cache中的程序和數據繼續運行；其次是采用周期挪用或交替訪問等技術，實現了DMA控制器和CPU同時訪問內存。因此，采用DMA技術，既可以加快數據傳送速度，又可以減少對CPU的占用。

　　然而，要充分利用DMA傳輸?shù)膬?yōu)勢，就必需實現數據的“大塊傳輸”，這是因為每一次DMA的初始化，仍需要一定的額外開銷，如果每次傳送的數據量過少，則這個開銷所占的比例就會相當大，DMA的優勢就不純在了。這個要求在顯卡，網卡等設備上很容易實現，因為需要傳送的數據本來就是大塊的，但對多通道異步工作的語音卡來說，就很很困難了。為此三匯研發人員重新設計了數據結構，將原來分散傳輸?shù)臄?shù)據重新按照消息隊列的方式組織起來，人為構造了“大塊數據”，從而成功地解決了這個難題。

　　成功應用了DMA技術之后，三匯新一代大容量數字中繼語音卡在性能上有了質的飛躍，滿負荷時的CPU占用率成倍下降，使得應用軟件跑起來更為順暢，并且極大地提高了單機實用容量，使得原先難以用板卡實現的1000路以上的滿負荷錄放音運行的單機系統成為現實，并且在部分錄放音負荷的情況下，更是可以達到CTI系統的極限4096個通道。

　　下表是三匯SHD-120A-CT/PCI數字中繼卡（未采用DMA技術）和SHD-240D-CT/PCI數字中繼卡（采用DMA技術）在相同的配置環境下的測試結果：
