短信卡用戶手冊

2003/11/18

一、版權

北京思及創環宇通信技術有限公司

　　本公司版權所有，未經本公司書面許可時，任何單位和個人不得擅自摘抄、復制、翻譯、編輯本手冊（軟件等）的一部分或全部以任何形式（包括資料和出版物）進行傳播。

　　尊敬的用戶，為了更好的為您服務，如果使用我們產品的過程中對本產品有任何意見和建議，請您和我公司的技術支持中心聯系。

我們的聯系方式：

公司主頁:http://www.sjc.com.cn
技術支持信箱:smc@sjc.com.cn
技術支持電話：010-82622621，22，23，24轉短信卡技術支持。

二、簡介

　　謝謝選用GSM系列多通道短信卡。
　　您收到的包中包括以下內容：

·一塊SMC04或SMC02短信卡
· 4個或2個GSM天線
·一根電源連接線
·一張包括驅動程序和例程軟件的光盤。

　　備注：如果上面的東西有遺失，請聯系你的經銷商。用戶需要自備移動或聯通SIM卡。

　　多通道短信卡集成為計算機內置的一塊PCI接口卡。對于操作系統來說，短信卡相當于多串口卡。設備驅動程序正常驅動短信卡后，操作系統將會報告新增加了若干個串口。一個無線模塊對應新增加一個串口。提供給用戶的開發包將串口的底層操作命令進行了封裝。用戶可以用串口AT命令直接讀寫短消息，也可以用封裝后的API方便的收發短信。

　　GSM模塊采用工業級無線通信模塊TC35或TC35i，　TC35是西門子推出的新一代GSM通信模塊。它設計小巧、功耗很低，支持EGS900和GSM1800雙頻，支持語音、數據、短消息和傳真服務。

　　TC35i是西門子推出的最新的無線模塊，比TC35更薄更輕，功能不變。
　　一塊卡占用一個PCI插槽。
　　一塊卡可配置1－4個無線模塊，天線外置，無需外接電源
　　一臺計算機最多可插4塊卡（根據PCI插槽數量和主機電源功率而定）
　　擋板從上到下依次為四個通道的天線接口，以及四個通道的狀態指示燈。

指示燈的含義：

　　關機：暗；
　　收發短信：亮；
　　搜索網絡：閃爍0.6秒(600ms亮600ms暗)；
　　無SIM卡：閃爍0.6秒(600ms亮600ms暗)；
　　沒有輸入SIM卡密碼（PIN）：閃爍0.6秒(600ms亮600ms暗)；
　　無可用網絡：閃爍0.6秒(600ms亮600ms暗)；
　　待機：緩慢閃爍約3秒(75ms亮3000ms暗)；

使用注意事項：

·要在飛機上使用，不要在加油站里使用，不要在醫院的醫療儀器前使用，不要在任何標志不準使用手機的場所使用，注意使用時使天線與人體的距離大于20cm。

·嚴禁帶電插拔板卡。

三、應用范圍

　　GSM模塊在短信息方面的應用最具優勢，短消息具有隨時在線（Always Online）、不需撥號、價格便宜、覆蓋范圍廣等特點，特別適合于需頻繁傳送小流量數據的應用，如企業辦公，監控/監測，信息服務等領域。

1、企業辦公系統
　　會議通知、自動辦公處理流程中的信息通知、活動通知等。

2、業務處理系統
　　業務信息通知、業務員的計劃任務和傭金情況通知、業務和客戶資料查詢、月度計劃任務提醒、任務完成情況提醒、業務提成通知、郵件通知、文件處理結果通知等

3、電子商務系統
　　根據客戶的定單發送及時的交易確認信息、交易款結算信息、送貨通知等，可定制成移動人才系統、銀行信用卡服務系統、銀行企業服務系統、移動彩票系統、移動證券系統、移動購物系統。

4、中間商管理和服務系統
　　中間商管理和服務應用：如產品價格調整信息、新產品信息、業務結算信息等。

5、客戶服務系統
　　客戶服務應用：如積分通知、新產品信息、活動信息、受理投訴、專家建議、專業資訊、生日問候。

6、機房監控和遠程維護管理系統：
　　金融證券行業網點的機房監控；通信行業遠端無人值守站機房監控和遠程維護（如移動通信基站、微波站、光纖中繼站等）；其他無人值守點（如倉庫、辦公樓等）監控；

7、城市公用事業實時監控維護系統
　　煤氣調壓站實時數據采集和自動控制；自來水、污水管網實時監控和維護；熱力系統實時監控和維護；電力系統城市中壓電網實時監控和自動補償；

四、安裝步驟

1． 將SIM卡插入SIM 卡插槽中

注意：

·用戶需要自備移動或聯通SIM卡。

·看清插槽上OPEN和LOCK方向指示的方向，避免損壞SIM卡插槽；

·在對SIM卡進行插拔時要確定電源是斷開的，否則會損壞SIM卡。

2． 將短信卡插入一個空閑的PCI插槽上

3． 接上電源線
　　 GSM模塊的電源需要單獨連接，用主機電源的軟驅電源接頭或隨卡配的電源連接線

4．接上天線

5．開機安裝驅動

6．安裝開發包

具體參見《安裝手冊》。

五、系統結構

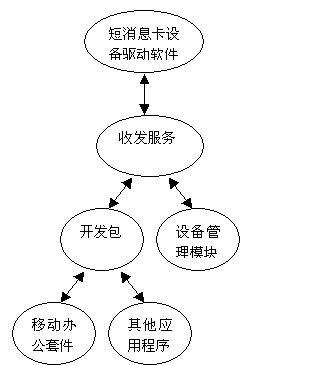

下圖是系統軟件包的層次結構：


1、收發服務
　　 接收管理軟件、開發包待發的數據發送給設備驅動軟件。
　　 接收設備驅動軟件發來的新消息指示信息，讀取短消息并放入相應的通道接收緩沖區中。

2、 管理模塊
　　 配置通道的通訊參數、GSM參數。
　　 瀏覽通道記錄、通道狀態、信號強度，發送測試數據。
　　 啟動或停止收發服務
　　 必須與收發服務在同一臺計算機

3、 開發包
　　 與收發服務直接通訊：指定通訊端口，向端口發送數據。接收的數據在控件中以事件的方式返回、在DLL中已查詢方式接收返回。

六、二次開發包

　　 短信卡既支持AT命令又提供二次開發工具，利用提供的開發包可以方便、快捷的開發出一套收發短消息的應用軟件。不但可以收發文字信息、也可以收發鈴聲、圖片信息。

　　 同時在開發包中還提供有豐富的例程。

　　 目前二次開發包只支持短信方面的應用，TC35GSM模塊的其他功能，例如數據，傳真等功能需要用戶直接基于AT命令開發。

　　 如果用戶原來已經基于AT命令開發了短信應用程序，不用二次開發包也可以使用此短信卡收發短信。

1． Int SmsInit(int Mode)
　　 Sms對象初始化

2． Int SmsOpenPort(int Port)
　　 打開使用的通訊端口。

3． Short SmsList(short Mode)
　　 短消息卡信息瀏覽

4． Short SmsListCount (short Port)
　　 獲取短消息瀏覽的短消息條數

5． Short SmsGetList At(short Port,short Index, BSTR *MobilePhone, BSTR *Message,BSTR *strDateTime)
　　 獲取內存中的短消息

6． Int SmsSend(short Port, LPCTSTR MobilePhone, LPCTSTR Message)
　　 發送普通文本短消息

7． Int SmsSendEx(short Port, LPCTSTR MobilePhone, LPCTSTR Message,short Len, short Flag)
　　 發送圖片，鈴聲短消息

8． Int SmsRead(short Port, short Index，char *MobilePhone，char *Message)
　　 讀取短消息

9． Int SmsDelete(short Port, int Index)
　　 刪除手機中的短消息。

10． Void SmsClosePort(short Port)
　　 關閉使用的通訊端口。

11． Void SmsExit(short Port)
　　 停止短消息收發的工作。

12． Short GetLastError (short Port)
　　 獲取錯誤代碼或判斷是否有結果返回

13． NotifySms(int Index)
　　 有新的短消息事件

　　 二次開發包使用具體參見《開發手冊》。

　　 如果使用AT命令請參閱西門子TC35 AT命令手冊。

七、技術指標



項目 參 數 備注
工作電壓 直流5V 電流為單模塊的耗電量。

單板4模塊峰值耗電5V 8A




如果同時插2塊卡，要求主機電源5V輸出電流20A以上。




如果同時插4塊卡，要求主機電源5V輸出電流40A以上。




主機電源負載應有一定余量。







建議選用優質主機電源。




工作電流 收發短信峰值: 2A


收發短信: 300mA / 270mA




空閑: 10mA / 10mA




休眠: 3mA

環境溫度 常規：-20℃～+55℃


極限：-25°C～-20°C 和+55°C～+70°C




儲藏：-40°C to +85°C

環境濕度 45%～95%(不結露條件下)
大氣壓力 86～106KPa
通訊方式 GSM900MHz/GSM1800MHｚ
發射功率 Class 4 (2W) for EGSM 900


Class 1 (1W) for GSM 1800

PhaseI/II 采用GSM Phase2/2+標準
短消息 MT, MO, CB, Text and PDU mode
天線 SMA接口
通道 單板最大4通道
總線 PCI接口
外形尺寸 185mm(L)×110mm(H)×20mm(W) 不含包裝
重量 300g 不含包裝，天線
命令接口 AT命令和API函數
操作系統> Windows2000、WindowsXP
