BDCOM V系列語音產品

2001/09/07

一 產品介紹

　　BDCOM V系列語音產品主要包括V100 電話集中器，V200模塊化語音接入產品，V500模塊化語音網關等產品。
　　BDCOM V100電話集中器為固定式配置，是博達公司推出的第一代語音產品。BDCOM V200模塊化語音接入產品、BDCOM V500模塊化語音網關是上海博達數據通信有限公司最新開發的系列語音產品，在成功開發出V100/V300系列語音產品的基礎之上，綜合國內用戶需求，結合BDCOM 系列模塊化路由器的設計理念，上海博達又一次開發的新一代高性能模塊化語音產品。
　　BDCOM V100電話集中器共有2個FXS口，可以接入2部模擬電話。
　　BDCOM V200模塊化語音接入產品具有3個擴展插槽，支持FXO、FXS、E&M接口，配置維護簡單，支持多種語音編碼壓縮標準，語音處理能力強大，性價比高，是政府、企業、金融機構等行業進行數據語音集成的首選產品。
　　BDCOM V500 模塊化語音網關共有5個擴展插槽，接入端口豐富，支持FXO、FXS、E&M接口，語音接口卡密度較高，最高可以支持20路語音信號。為了方便集中、統一管理，BDCOM的語音產品從語音網關到接入產品都支持業界標準的Gatekeeper的管理，其強大的管理、計費能力在大型VoIP網絡的建設將發揮巨大作用。

二 產品特點

符合國際標準，與其它語音產品及現有PSTN網絡具有良好的互聯性
靈活多變的接入方式
配置維護簡單
支持快速以太網和異步串口
具有良好的安全性和可靠性
具有豐富的診斷和管理能力
完善的調試應用能力
優良的性能價格比
支持中英文界面
靈活的軟件升級和配置保存
強大的端口擴充能力，靈活的端口配置
與現有的電話機、按鍵系統和程控交換機（PBX）配合使用，允許在數據網絡線路上傳輸語音及傳真信號從而減少長距離通訊費用

三 特性參數

3、1 BDCOM V100 基本配置及主要硬件技術指標

3、2 BDCOM V200基本配置及主要硬件技術指標

3、3 BDCOM V500基本配置及主要硬件技術指標

3、4 BDCOM V200 支持的語音模塊

BDCOM V200最多可以提供對6路語音的支持，滿足絕大多數網絡情況下的應用。

3、5 BDCOM V500 支持的語音模塊

3、6 BDCOM V100/V200/V500對VoIP的支持

• BDCOM V系列語音產品支持FR F.11VoFR IA語音幀格式，支持Q.921、Q.931，支持H.323協議棧（包括H.225、H.245等等），支持G.729、G.729A、G.729B、G.723.1(5.3)、G.723.1(6.3)、G.723.1A、G.726、G.727、G.711等近十種語音編碼壓縮標準；
• 為了便于集中管理，BDCOM V系列產品具有嵌入式Gatekeeper的Client和Server方式，提供特有的IVR（交互式語音提示）,VM（語音信箱）,VAS（增值業務）功能等多種增值服務業務；
• 支持G.168回聲消除協議，支持VAD/CNG(語音激活和背景舒適噪音生成)靜音抑制協議，如G.729B for G.729A coder，G.723.1 for G.723.1 coder等等，能夠在通話過程中，自動識別靜音，并取消靜音在網絡上的傳送，從而達到減少在網絡上的無效負載，該技術和舒適噪音相配合，可以取得良好的通話效果；
• 由于靜音壓縮回帶來通話間斷現象，說話時有聲音，停止說話時，由于沒有數據傳送，所以聽不到聲音，為解決這個問題，通過自動產生一些隨機的舒適噪音，具有jitter buffering功能，解決由于靜音壓縮帶來的聲音斷續現象，來滿足人的感觀需求。
• 支持TIA 464B DTMF檢測與生成；
• 支持RSVP協議，壓縮封裝和動態的基于業務的調度策略，可將一路話音所占帶寬由標準的24kbps降至11kbps,并實現最低可達200ms的端端時延，支持PQ、CQ、WFQ、WRED等多種隊列算法以保證服務質量的提供；
• 結合QoS，成功地解決了由于網絡擁塞和語音數據分片不均等原因所引起的語音抖動問題；
• 支持FAX over IP，通過對IP FAX的支持，有效地節省企業的日常運營開銷。

3、7 鏈路層

BDCOM V系列語音產品支持IEEE802.3規范，支持802.1Q協議，AUX口支持異步PPP協議，因此可以根據實際情況以快速以太網口或AUX口接入數據網絡中，實現語音與數據集成。

四 語音接口技術

　　BDCOM V系列的模擬電話環路接口（FXS）可連接電話等終端設備。該接口處在用戶線和數字交換網絡之間，用于解決用戶線路和交換網絡銜接的一系列問題，對用戶一側就是CCITT定義的Z口，可以接入用戶的話機，也可通過MODEM提供低速的數據連接。

1. 其功能有：

• 對每個用戶饋電(Battery Feed)，過壓保護(Over Voltage Protection)，振鈴(Ringing)，監視(Supervision)，編譯碼(Codec)，2/4線轉換(Hybrid)及測試(Test)的7項功能
• 數字交換網絡只能傳送低電平(TTL電平)的數字信號，而不能通過他向用戶饋電振鈴，監視用戶摘掛機和對用戶線的測試，所以采用專用的電路(FXS接口)來實現
• 普通的電話線是兩線線路，傳輸?shù)氖悄�擬信號，為此用戶要承擔2/4線轉換和模/數轉換的任務，方能連接兩線用戶線和數字交換網絡
• 模擬用戶線線路的條件較為復雜，雷電，電力線干擾在所難免，而路由器使用的都是低壓器件，為此要加入過壓保護的功能。此外為了線路的測試，加入了線路管理的功能
• 話務的集中和擴散，上行，將多個用戶終端接入，匯集到IP網絡上，下行，將來自IP網絡上的語音流量分到各個終端
• 提供用戶摘掛機的識別，計數，鈴流控制等
• 收集用戶的撥號等選擇信息，以提供后續的路由選擇

2. 對于線路的特性有如下的描述：

• 環路阻抗:依照國家用戶機的Z接口標準:
  A.用戶機 200歐+(560歐//0.1uF)
  B.局用機 200歐+(680歐//0.1uF)
• 終端阻抗平衡線路回?fù)p(TBRL)帶內(300~3400Hz)不低于16dB
• 鈴流的峰值不低于: 100V
• 鈴流頻率: 25Hz
• 選擇信號的類型: DTMF(雙音頻)
• 信令類型: 中國一號信令(隨路信令CAS)
• 饋電電壓: >-24V
• 接口定義: RJ-11連接器(3腳--RING， 4腳--TIP)
• 撥號音: 450Hz
• 回鈴音: 450Hz，1秒通，4秒斷
• 忙音: 450Hz，1秒通，1秒斷
• 振鈴特性: 1秒通，4秒斷

　　BDCOM V200支持FXO接口，F(xiàn)XO稱為外部交換局。FXO接口連接PSTN(公共交換電話網)的中心，是標準電話上提供的接口。博達的FXO端口使用RJ-11接口，它可以把模擬連接直接接入PSTN中心局。該接口對于遠端擴展應用是非常有價值的。

五 產品應用

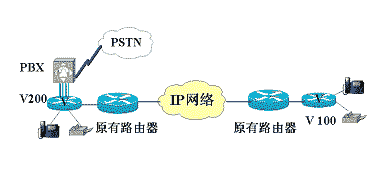

5．1 應用一
選用產品：V200-2FXO、V200-2FXS、BDCOM V100

方案說明：以快速以太網口接入數據網絡，V200-2FXO接本地PBX或直接連入PSTN，V200-2FXS直接提供兩路話音接入。

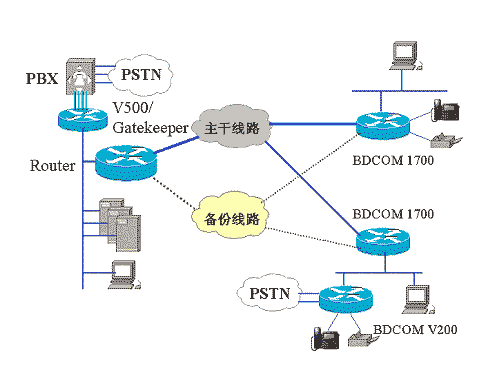

5．2 應用二
模塊選用：V200-2FXS 、V500-4FXO 、BDCOM 1760 VIC-2FXS

方案說明：遠端網絡節點以異步專線方式接入網絡，V 200語音接入器的快速以太口接業務主機，語音接口卡接入用戶電話機，并且，中心使用V 500作為Gatekeeper的Server端，V 200 作為Client端，實現語音和數據集成應用。

博達數據通信供稿 CTI論壇編輯
