艾諾通信NetFidelity系列多媒體處理平臺

2010/07/07

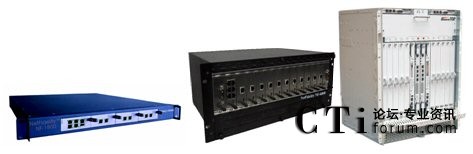

圖:NF1800、NF6800與NF9800正面圖

產品介紹

　　NF1800、NF6800基于Mircro TCA架構，其中板卡包括主控單元CSA-300、媒體處理單元MSA-140和TDM接口單元TLA140/180。

　　主控單元

　　CSA-300是設備的主控單元卡，按照MicroTCA/ATCA標準設計。板上數據平面、控制平面和管理平面分別由不同的處理器處理，實現了業務與管理的分離，保證了單板的可靠性。從下圖中可以看出，前面板出口有6個千兆網口和1個串口，6個網口用于業務，這里6個千兆口全部是10/100/1000M自適應，而且全部支持自動交叉。當工作在1000M時，超5類線下支持最長網線為100米。串口線為艾諾通信提供的專用串口線，其一頭是miniUSB接頭的，另一頭是DB9標準串口接頭。

圖:CSA-200板平面圖

　　媒體處理單元

　　MSA-140是MPP的一種媒體處理單元，與主控單元卡類似，該板卡上數據平面、控制平面和管理平面也分別由不同的處理器處理。前面板出口有1個千兆網口和2個串口，如果用戶沒有特殊需求，千兆網口和串口都僅用于調試，千兆口是10/100/1000M自適應，而且支持自動交叉。當工作在1000M時，超5類線下支持最長網線為100米。串口線為艾諾通信提供的專用串口線，其一頭是mini-USB接頭的，另一頭是DB9標準串口接頭。下圖為MSA-140示意圖。

圖:MSA-140板平面圖

　　TDM接口單元

　　如下圖所示，TDM接口單元提供4E1/8E1可配置（TLA140/TLA180），對外有4個RJ45接口，可以分為8個E1接口，提供120/240路接口能力。單板處理3G-324M協商和封裝，音視頻轉換需求交由DSP板卡處理。

　　圖:TLA-180板平面圖

產品特性

　　高可靠性

　　硬件設計采用Micro TCA/ATCA平臺，重要功能部件具有硬件冗余功能，并可支持熱插拔。軟件設計上采用模塊化設計方法，各業務模塊間相互獨立，保證業務模塊間不相互影響。滿足電信級可靠性標準�；�于IPMI（智能平臺管理接口）的系統管理器時時監控系統安全狀態，采集運行統計數據，并且可以在故障時發出警告。

　　高密度

　　NetFidelity 系列MPP主要包括控制板和業務處理板兩大類單板。每個業務處理板可擁有多個多核心的運行頻率超過千兆赫的DSP，用于音頻和視頻處理。

　　低功耗

　　在滿負荷運行條件下，最大功率不超過200W。

　　易擴展性

　　NF1800單框可插1~3個業務處理單板，或者多框并行處理業務，也可以升級為NF6800/NF9800（業務處理單板可共用）來提高系統業務處理能力。

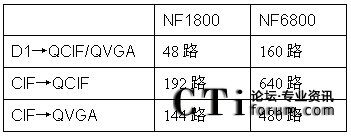

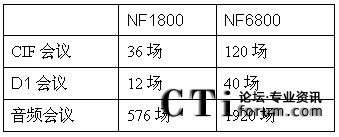

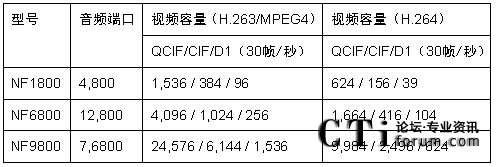

性能規格

　　視頻編解碼

• H.264 Baseline


• H263 Baseline, H263+


• MPEG4 Simple Profile


• Motion Jpeg


• Flash Video（VP6）


• MPEG-2 MP

• G.711 A LAW & MU LAW


• G.729 annex a, annex b


• G.722.1


• G.723.1 5.3kbps & 6.3kbps


• G.726 40kbps, 32kbps, 24 kbps &16kbps


• AMR NB and WB


• EVRC，A/B/C


• iLBC 15.2kbps &13.3kbps


• AAC-LC encoder only

• H245：媒體協商


• H223：音視頻和數據內容承載


• Annex K MONA：快速協商


• Annex A WNSRP：快速協商

• E1/ISDN PRI


• ISUP/MTP3/MTP2（TDM）


• BICC/M3UA/SCTP（IP）

• SIP


• H323


• RTSP


• RTP/RTCP

• RFC2833


• H245 UII


• Inband DTMF

• WEB


• SNMP

• 視頻會議系統


• 視頻互通網關VIG


• 視頻轉碼網關VAU


• 流媒體系統


• IVVR


• 多媒體彩鈴


• 手機視頻監控


• 視頻教學


• 呼叫中心


• 多媒體內容插播


• 自動話務臺
