探討CompactPCI寬頻通訊平臺于電信產業之應用
李宏銘 凌華科技 通訊暨計算機產品事業部 2004/09/21
自從十年前(公元1994年)PICMG（PCI Industrial Computer Manufacturers Group - 為電信產業以及工業計算機研發規格的PCI產業協會）正式提出CompactPCI標準以來，
2.16、 2.17新交換核心規格，比傳統系統規格就更具優勢。由于CompactPCI擁有媲美專用電信設備的5個9的可靠度，和本身所具有的開放性模塊化、以及可大量采用的廉價PC零組件這三大優勢，在硬件設施上有著可熱插拔、抗震性強、高可用性（Availability）、易使用性（Serviceability）、可擴展性（Scalability）等特性，不僅滿足電信設備的各種嚴格需求，也可降低設備生產和采購成本，因而備受電信業的青睞。由于CompactPCI的開放式平臺，熱插拔（hot
swap）功能、支持交換器光纖（switch fabrics）高度數據交換頻寬需求，特別適用于服務器、路由器、交換器、語音訊息等通訊產品。在電信自由化，通訊技術快速發展及因特網的風潮驅動下，電信服務及通訊設備兩大產業市場規�？焖贁U(kuò)張，促使增值服務業者無不加足馬力往前沖。CompactPCI對電信業的吸引力有增無減，幾乎被當成電信產業的規格架構。
CompactPCI 規格
在討論電信產業應用之前，先簡要說明CompactPCI。簡單的說CompactPCI是一高效能工業用Bus，是使用于工業計算機的專用規格，有別于一般傳統標準的
PCI 規格。CompactPCI產品與桌上型或商用型產品最大的不同是，CompactPCI用于3U至6U的Eurocard封裝，機板采用高品質的2mm針腳及socket連接器。板卡由機箱前方置入，而其I/O則可由前方或后方導入。通過模塊更換的方式進行快速的維修處理，避免停機的時間，很容易的安裝與維護并減少維護成本，因此已廣被各行各業使用。
NGN (Next Generation Network) 的趨勢
CompactPCI除了廣泛應用在電信設備、計算機語音(Computer Telephony)，也適用于實時系統控制(Real Time Machine
Control)、工業自動化（industrial automation）、實時數據采集(Real-Time Data Acquisition)及其它需要高速運算、高可靠度、長期使用的應用。圖一中勾畫出新一代網絡NGN
(Next Generation Network) 的未來趨勢，并明白指出電訊、網絡、寬頻、行動、無線等等各個不同產業區塊，各有其專精的領域，也各有其專業Know
How。然而基于各個產業的獨立與唯一性，在大架構不變化的情況下，如果能透過"Gateway"的串接，成為各產業區塊網絡連接的橋梁，實是刻不容緩。寬頻、行動、無線電信設備、服務業者面臨的考驗應該是更快速，更具變化性的Time-To-Market的考驗。因此可以肯定的是，建構開放式、透通式的標準電信平臺來溝通各私有的架構規格，讓所有的增值服務連成一片，勢必成為通訊服務業者在市場擴展的決勝武器。而CompactPCI根據需要，本著容易結合語音與數據的特性，在這種強烈需求下，結合IP、ATM、IN、TDM眾家之長，建設開放式電信等級的寬頻網絡架構，不但降低網絡建設及運行維護成本，更能快速提供新增值服務、搶占新市場、滿足用戶不斷變化的需求。

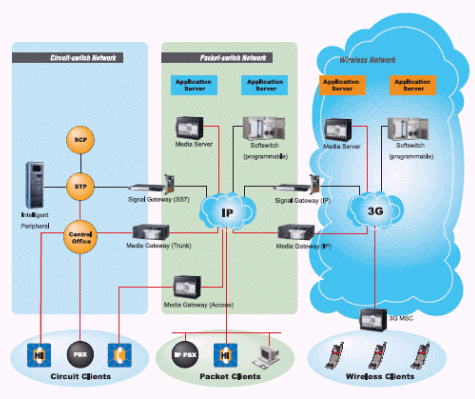

圖一：新一代網絡NGN (Next Generation Network) 的未來趨勢
IP與寬頻的快速發展，促使寬頻網絡集合語音、數據、影音、服務業務于一身的全新IP寬頻架構。幾年前炒得火熱的視訊會議 (Video Conferencing)
、隨選視訊(Video Streaming) 等應用，著重在聲音影像，深具高度收益的潛力，而被服務供貨商大力推廣。但是服務提供業者為了讓使用者能輕易的在現行設備上溝通聲音影像，必須肩負極高的成本，同時運營兩種網絡。因此在不損壞傳統語音網絡穩定運作而又能快速建置整合新一代IP通訊建設的限制下，『寬頻通訊平臺』便以網關(Gateway)的形式出現扮演接口角色，成為網絡設備供貨商及電信系統業者最佳的解決方案。不但同時支持IP網絡又負起和傳統網絡以SS7為主的PSTN(Public
Switched Telephone Network)的溝通.。因此『寬頻通訊平臺』對于無線寬頻網絡環境架設，3G電信服務等等，以及各個不同產業領域間著實扮演著非常重要的角色。

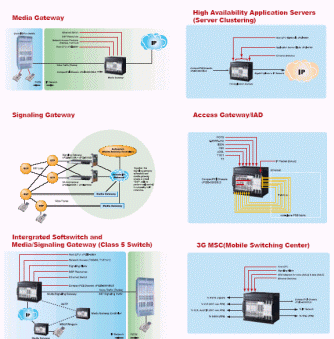

根據以往建構經驗，針對CompactPCI 在電信產業的基礎應用，在現有已經建置完成，能確實看到的實際案例中，從產品角度來分析，大概可以分為下列幾類。
1.Media Gateway
2.Signaling Gateway
3.Intergrated Softswitch and Media /Signaling Gateway
4..High Availability Server
5.Access Gateway/IAD
6.3G MSC(Mobile Switching Center)
電信服務的創新
近年來電信服務已經從以往傳統的語音、『聽』和『說』的業務轉移到多元化兼具『看』和『玩』以數據服務為主，多彩多姿、琳瑯滿目的各種個人化需求服務。小眾化、多樣化、具時效性的貼心服務都一一上市。新興的電信增值服務就好像是在固網或行動電信網絡上，及時、快速的結合時尚的新點子，符合本土化的需求，適時提供新穎的服務來創造另類商機。這一轉變讓行動通信技術往上提升，更帶動行動通信增值業務蓬勃發展，讓通信設備及服務供貨商找到了數以百萬計的開發商機。
根據事實上的建置需求經驗，電信增值服務的發展，我們已經可以看到以下的成果。相信在新環境，新流行，新人類的新潮流帶動下會產生新的火花，創造出更多的增值服務契機。
語音, 文字, 影像等多媒體整合
SMS (Short Message Service)
簡訊服務，大多只能傳送簡單的文字、圖形或鈴聲訊息。
MMS (Multimedia Message Service）
將文字訊息、黑白或彩色圖檔，聲音或是鈴聲和影片結合起來，都能透過MMS傳送至對方或接收到自己手機。訊息將呈現動感聲光能力而不再僅僅是單純簡短的文字及黑白圖片功能而已。是新一代影音訊息傳送服務。如「遠傳MMS影音訊息。
行動與固網的整合
RBT(Ring Back Tone)
個人化的差異整合
PRBT(個人化回鈴服務), 來電答訊。
BGM(Backgrounf Music Service)背景音。
應用實例一
個人化來電答鈴服務 (RBT-Ring Back Tone)
隨著電話和行動移動電話的日益普及，電信服務商已不能僅提供語音通話服務，而必須提供有特色的、個性化的服務。這個RBT個人化回鈴服務，成功的滿足客戶依據自己喜好而制作電話回鈴音的要求。既能開發老客戶，又能吸引潛在的新客戶，這就是電信增值服務的其中之一。當撥打該客戶的電話時，聽到的將不再是往常單調的回鈴音，而是客戶自己定制的回鈴音。該回鈴音既可以是節奏激動的搖滾，耳熟能詳?shù)牧餍幸魳�，也可以是客戶隨心所欲而錄制的語音。
RBT的增值服務，不但推展了回鈴服務的應用，更方便了客戶之間的交流，這必將大大的提升運營商服務等級，增加運營商的收入。
系統架構
RBT個人化回鈴服務系統內部包括CIS、MTIP、IP Server和IP網絡。外部包括HLR和MSC。其中，CIS是客戶接口，包括電話和Internet兩部分，客戶通過CIS來定制客戶信息，客戶信息可以透過電話，也可以透過Internet制定。IP
Server是后臺業務處理部分，包括數據庫和業務處理軟件，系統的所有業務邏輯都由IP Server實現。MTIP連接到MSC上實現個性化回鈴音的播放，采用ISUP/SS7協議。IP
Server內部保存客戶信息和業務邏輯以決定MTIP的操作。HLR用來區分客戶登記與否。RBT的平臺采用CompactPCI架構，是高密度、高可靠性、高效能的跨網絡平臺服務系統（包括Media
Gateway, SS7 Server）。核心硬件采用NMS語音板卡，這個語音板卡在該系統實現IVR交互，客戶設置信息時，發揮著決定性的作用。
服務內容
個人化回鈴服務系提供用戶利用各種流行音樂或自錄留言等多樣化音效，取代傳統『嘟嘟嘟』的回鈴聲，大幅增加發話端在等候通話期間的樂趣及驚喜。
服務特色
用戶可透過IVR/Web/WAP申租、變更服務內容，可根據不同時間、發話號碼等選播不同音樂�？梢酝ㄟ^語音系統或網頁選擇指定喜歡的歌曲做為所有來電的答鈴聲。甚至可錄制具個人風格的來電鈴聲音樂等服務，發揮創意。
CompactPCI 平臺
Media Gateway Controller 和 SS7 服務器均使用凌華科技自行研發的cPCIS-6400U 平臺搭配 cPCI-6830
SBC (Single Board Computing) 或是已經完成整合驗證的cSP-4502或cSP-9802的黃金組合。
應用實例二
個人化背景音樂服務 (BGM- Background Music Service)
BGM個人化背景音樂服務是一種個性化的語音增值服務，是指在接聽電話的那一刻起，通話過程中都會伴有選定的各種美妙的音樂；同時，還可以根據談話內容的需要，不斷更換背景音樂或者插播相應的各種音效，營造具有活力的通話氣氛，既可以使談話內容更加生動活潑，又可以表現自己的時尚個性。BGM標新立異、享受自我樂趣的年輕用戶提供服務，或在情人節、圣誕節、生日、結婚紀念日等具有特殊意義的日子展現自己的魅力。在用戶終端沒有限制，所有電信服務商的用戶都可以使用此業務，迎合現代人追求時尚、追求個性的潮流，是電信增值服務市場上新的消費焦點。
系統架構
BGM是一個跨網絡平臺的服務系統，同時可支持下一代網絡（NGN）、3G網絡，以最小的投資為用戶展現更加豐富和個性化的NGN和3G的業務。 BGM的平臺是使用高密度、高可靠性、高效的媒體服務器（Media
Server）。它采用CompactPCI架構，完全勝任通訊領域?qū)υO(shè)備的嚴格要求。BGM的核心硬件采用NMS高密度和高DSP資源CG6500C系列板卡，把PSTN接口、各種電信協議、綜合的IVR功能、全雙工回音消除、語音編碼、傳真處理、會議應用、高速以太網口以及包協議等多種功能集中在一個單槽模塊上。
服務方式
BGM可通過電話或到服務站辦理注冊/取消，并可通過WEB網頁設定策略。確保用戶信息的可靠安全，又具備操作的方便靈活性。用戶透過IVR/Web/WAP方式,
依被叫號碼, 日期時間等參數, 預先設定不同的背景音樂內容, 在用戶打電話給別人時, 依此設定播放適當?shù)谋尘耙魳贰?br>
計費方式
由于背景音樂會長時間占用Trunk資源, 計費方式靈活多樣，可以依據多種計費方式收取費用，如固定月租費、依通話時間計費、歌曲更改費、自錄/上傳音樂費、音樂使用費、續買音樂使用費
等等，電信服務商可以充分利用來迎合市場的變化。
CompactPCI 平臺
Media Server 服務器使用凌華科技自行研發的 cPCIS-3330 平臺來搭配刀鋒型 cPCI-6840 (P4/PM等級), cPCI-6780
(PIII等級) SBC 組合而成。
※本文中的圖表數據來源：凌華科技
