TRIP--IP電話路由的新技術和應用(上)
TRIP--A new Routing Technology of IP Telephony and its Applications

包斌 2002/08/09

摘要：
文章介紹了IP電話路由的一種新技術---TRIP，通過對TRIP體系框架、術語、元素、功能和協議提供的服務，以及協議實現中相關的路由數據、消息格式等的語法、語義的介紹，和對現在通訊產品中TRIP應用實例的分析，來闡述TRIP的優點和如何正確的使用它來解決當前IP電話路由一次定位的問題。

關鍵字：
TRIP，網關，IP電話，路由技術，軟交換

1 TRIP產生的背景

　　建立在Internet上的各種通訊已經成為當今社會信息化發展的主要通訊方式，特別是IP電話漸漸將成為語音通訊的主流產品，IP電話用戶的不斷增加和IP網絡的膨脹式的擴大，帶動著越來越多的不同廠商、不同功能IP電話通訊網關(Gateway)的共存和使用，隨著其數量和使用率的提增，它們的工作機制和人們對其的管理也越來越復雜，其中最困難的問題就是IP電話的網關定位問題，也就是一個呼叫設備對另一個IP終端電話進行呼叫時的網關選擇、網關發現和網關路由問題等等。

　　在對網關的選擇過程中，往往要受到可選網關數量、不同運應商之間的運營策略、終端用戶的需求、網關容量和網關之間協議屬性的兼容性等等方面因素的制約，因此為了全球的互通，IP電話網絡不可能建立在一個全球性"網關目錄"（Directory of Gateways）之上，即使建立了這個"網關目錄"，其信息的動態、實時更新和維護也不是一件容易的事情。

　　為此，一種分布式的建立在不同國家、不同地域、不同運應商、不同網絡上的路由信息和這些信息可以相互廣播、自動同步、友好共享（基于策略）的IP電話路由信息操作機制的建立就很有必要，于是TRIP協議便應運而生，TRIP協議就是這種機制的協調和管理規則的集合，它允許每個網關資源的管理者根據不同的策略建立自己的本地可用網關數據庫，然后按照不同的策略進行數據庫之間不同網關信息的聚合、廣播、交換和共享，---首先使這些信息在本地對自己可用，然后再把這些信息按照一定策略傳播給、同步給其它供應商，這些數據庫中的網關信息供信令服務器、軟交換設備和其它用戶直接查詢使用。

　　在下一代網絡技術（NGN）已經到來的今天，TRIP協議已經被國內外通訊廠商普遍認同的一種必不可少的路由協議。

2 協議描述

　　準確地說Trip（Telephony Routing over IP）并不是一個協議，而是本文要描述的被收集、被聚合、被廣播和被管理的內容------IP電話路由，為了直觀地理解其被操作的過程和這些過程中所遵循的規則，人們也就把它稱為TRIP協議。

2.1 TRIP的功能和要解決的問題

　　在介紹TRIP的功能前，先介紹TRIP中用到的幾個專業術語，這些術語所對應實體的功能分別在后面有詳細描述。

　　網 關（Gateway）: 連接電路交換網絡和IP網絡的一種設備，其能發起和結束IP電話信令協議和電話網絡信令協議。

　　區域服務器（Location Server --LS））: 一個具有IP連接性的邏輯設備，它可以知道那些網關可用于結束對GSTN的呼叫，它是參與TRIP功能的主要功能實體，也是端用戶完成與電話網絡呼叫的聯系點，它也負責向其它LS傳播網關信息。

　　Internet電話管理域（Internet Telephony Administrative Domain --ITAD））: 單個管理機構控制下的資源集合（包括網關、區域服務器）。

　　提供者（Provider）: Internet電話管理域（ITAD）的管理員。

　　區域服務器策略（Location Server Policy）: 區域服務器處理通過TRIP發送和接收信息的一系列規則集合，包括聚集、傳播、產生和接收所有網關信息的規則。

　　電話路由信息庫（Telephony Routing Information Base--TRIB）: LS建立的網關數據庫，用于保存TRIP的參與結果。

2.1.1 TRIP的功能

　　TRIP協議是不同管理域之間進行IP電話網關路由信息交換的一個專用協議，它是獨立于任何信令協議的一種協議，其主要的功能如下：

● 建立和維護路由信息提供者之間的對等關系。
● 交換和同步提供者之間的電話網關路由信息。
● 防止穩定路由的循環。
● 以及時的和可擴展的方式廣播已知的網關路由信息。
● 定義和描述電路網關路由數據的語法、語義和路由信息傳送的規則。

2.1.2 TRIP要解決的問題

　　TRIP協議，其解決的主要問題就是IP電話的網關路由問題，從一個較高的角度來看，就是解決映射問題---給定一個電話號碼映射出一個電話網關的IP地址，也可以簡單的稱為"電話號碼到IP地址轉換問題"。通常，我們遇到電話號碼與IP地址轉換的情況很多，只有"給定一個電路交換網絡的用戶電話號碼，判斷能夠完成對其進行呼叫的網關的IP地址"是TRIP協議要解決的問題，只有它才真正的涉及到一個呼叫設備和另一個應答設備之間的信令信息在IP網絡上傳輸時必須進行IP網關路由的層層選擇，因此TRIP協議解決的是電話號碼與IP地址轉換的問題，但是并不是所有IP與地址轉換的問題它都解決。

2.2 TRIP與目前IP電話路由協議的區別

　　TRIP可歸類為一種域間路由協議，目前用到的域間路由協議很多，如BGP-4、OSPF、SCSP等，由于TRIP出現較晚，因此其吸取了這些"先輩"的很多優點，如它具有與BGP-4類似的格式與屬性，使用了BGP的域間傳輸機制、對等通信、有限狀態機制等特性，同時，TRIP又象OSPF、、SCSP協議一樣具有一些增強的連接狀態特性，如域內溢出機制（Intra-domain flooding mechanism）等等。

　　但是它與這些已經存在的域間路由協議有很大的區別，由于BGP-4協議目前使用較廣，因此在此只對TRIP協議和BGP-4兩種域間管理協議進行比較：

● TRIP運行在應用層，而不象BGP-4運行在網絡層。
● TRIP運行和存在于許多中間網絡和IP服務提供者的服務器（即LS）之間，而BGP-4則在鄰近的路由器之間。
● TRIP的對等體之間交換的信息描述了到應用層網關設備的路由信息，而BGP-4描述的卻是IP路由信息。
● TRIP假定存在底層的IP傳輸網絡，這意味著交換TRIP路由信息的服務器不需要轉發信息路由的信令消息。而在BGP-4中卻非如此，對等體（路由器）必須作為IP包的轉發點（或?yàn)橐粋�(gè)相鄰前轉點）。
● TRIP的目的不是建立跨ITAD的全球性連接，它對很多通過TRIP互通的相對獨立區域（如平行關系的省、市、縣級電訊網絡）尤其合適，每個區域在管理關系上都是相對封閉的一個集合，而且每個區域都可以與全球的GSTN有完全的互通。這同BGP-4形成了鮮明對比，BGP的目標是通過Internet對全球進行互連互通，如果由于BGP-4斷連，一個AS就會從其他中分離出來，則它們之間就沒有任何IP網絡連接了。
● 由于TRIP位于應用層，而不是網絡層，因此TRIP描述的網關路由信息要比BGP-4所描述的IP路由信息要復雜得多，而且這些信息的描述參數也多的多。
● BGP-4交換的是代表IP命名空間部分的前綴，而TRIP交換的是電話號碼區間，這個區間表示的是GSTN號碼空間的一部分，因此兩種命名空間的組織和層次均不相同。

以上的區別說明TRIP與BGP-4之間真是"青出于藍而勝于藍"，在功能上二者雖有相近之處，但二者在功能定位和存在的先進性方面已是不可同日而語了。

2.3 TRIP的體系結構

　　圖1給出了TRIP的體系結構。
　　網絡上有許多ITAD，每個ITAD至少有一個LS，這些LS，通過稱為域內協議的帶外方式了解自己域內網關的信息。圖中ITAD1的域內協議用GW和LS元素之間的連線（黑色線）表示。

　　圖中的紅線是TRIP協議控制下的各個域中網關路由信息在LS之間被聚合、被交換、被廣播、被同步的路徑。各個ITAD管理者首先簽訂適用于交互網關信息的TRIP協議，然后通過管理手段建立起這些信息共享的聯合體，一個域中的LS同其它域中的LS都成為聯合體的一員，于是這些LS通過這種方式就可以交換網關信息了。在圖中，ITAD1的LS1與ITAD2的LS1相連，ITAD2的LS2又依次與ITAD3的LS1相連通，通過TRIP協議，ITAD2的LS2就可以了解ITAD1上的兩個網關，這兩個網關的網關路由信息就可以由ITAD2的終端用戶通過其前端（front－end）進行訪問。在ITAD3中，既有終端用戶，又有網關，ITAD3的LS1通過ITAD2上LS2已經聚合后的廣播消息來了解ITAD1上的網關。

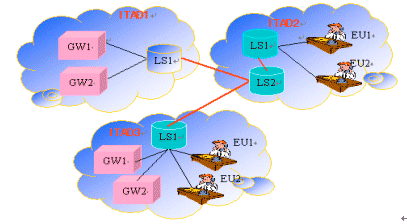

圖1: TRIP體系結構圖

2.4 TRIP的構成要素
　　圖1中TRIP的體系結構中包括下列元素：ITAD、端用戶、網關、LS和策略，這些因素也是TRIP協議的主要構成，下面分別予以描述。

2.4.1 ITAD
　　一個ITAD由LS（至少一個）、網關（零個或多個）和終端用戶（零個或多個）組成。網關和LS是在單一授權組織的專門管理之下的。這意味只有一個組織負責制訂策略和配置網關和LS。

　　一個ITAD不同于一個自治系統（AS），AS描述物理上連接的網絡，而ITAD可以由完全不同的網絡上的元素組成，甚至在不同的AS管理之下。

　　一個IT管理域中的EU是本ITAD中一個有效客戶，它們希望完成通向電話網的呼叫，并且需要訪問網關。在一次呼叫中，EU可以是一個ITAD的客戶，在下一次呼叫中又是另一個ITAD的客戶。

　　一個ITAD可以沒有網關，在這種情況下，它的LS就通過TRIP協議來獲取別的域中的網關信息，而且讓這些網關信息對自己域中EU可用，在這種情況下，這個IT 管理域就成了一個虛擬的IP電話網關提供者了，因?yàn)樗峁┝司W(wǎng)關服務，但是它自己實際又沒有網關和管理任何網關。一個IT管理域也可以沒有端用戶，這時它可以提供"批發"網關的服務，為其他ITAD里的顧客提供網關服務；一個IT管理域可以既沒有網關也沒有端用戶，只有LS，在這種情況下，ITAD充當一個批發商（Reseller），獲取其它域的網關信息，而且收集和傳播這些信息對其它有用戶的ITAD。

2.4.2 局域服務器（LS）

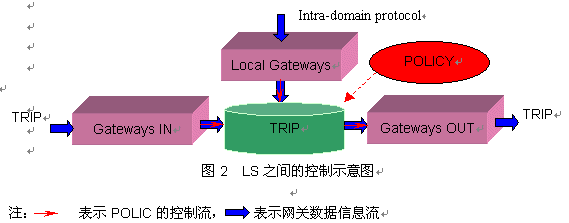

　　LS是TRIP的主要功能實體，它是一個可供訪問網關服務器的邏輯設備，這個服務器叫做電話路由信息庫（TRIB），這個信息庫由本地可用的網關集合和建立在策略之上的遠程網關合起來構成，LS也輸出所在ITAD域的網關集合給其他ITAD中的對等LS，輸出的網關集合就是TRIB，當然這種輸出也是策略控制下的行為，這樣，策略在LS操作中扮演了一個中心控制角色，這個信息流程表示如圖2：


　　構建在LS上的TRIB協議允許它決定IP電話呼叫路由，當一個發往電話網地址的信令消息到達信令服務器時，LS的數據庫提供的信息可幫助它判斷將信令消息轉發給哪一個網關或附加信令服務器，基于這個原因，LS可與信號服務器合二為一，如果不在一起，則他們之間需要另外的一些通信方法，盡管TRIP可以為這些通訊尋址，這并不是由TRIP進行的。

　　要想完成TRIP的功能，則ITAD中至少得有一個LS，當然如果為了負載平衡、管理方便或者其他的一些需要，ITAD可以有多個LS，這時，為了實現TRIB信息同步和共享其他外部對等LS的信息，在這些LS之間也要進行一些通信，通常這種通信作為域間協議的內部功能之一，TRIP就包含這樣的功能。

　　圖2顯示了一個LS通過內部域協議的途徑獲取了所在ITAD內網關，其實內部域協議并不必一定要存在，因?yàn)橐粋�(gè)LS在不知道本地網關信息或通過靜態配置知道本地網關信息的情況下都可以工作。

2.4.3 網關

　　一個網關是一種具備IP連通性，且可與其它很多網絡（通常為公用、私用的電話網絡）連通的邏輯設備，網關的功能是將一個網絡的媒體和信令協議轉換為另一種網絡傳輸媒體和信令協議、為本系統中的用戶完成一個透明連接服務。

　　一個網關有很多描述的屬性，這些屬性中最基本的就是電話號碼段，這個號碼段又被拆分為子范圍段，而且這些子范圍段之間相互聯系，另外網關還有如：信令協議支持、電話特性支持、語音解碼和加密技術等等，但這些屬性并不是TRIP都能用到。

2.4.4 端用戶

　　端用戶通常是一個希望通過網關完成從IP網到電話網終端呼叫的實體（通常是人）。終端用戶可以是登錄到有Internet電話軟件的PC機的用戶，也可以是通過入口電話網關連接到IP網上的語音電話用戶。

　　當終端用戶完成一次到電話網呼叫時，他們或許知道，也可能不知道有電話路由服務正在運行，在終端用戶知道的情況下，他們可以選擇呼叫進行的一些的方式，如：必須支持的特征、質量度量、所有者或者管理者和費用等，但TRIP協議并不指示這些選擇如何與提供者結合起來去進行最終的網關選擇，TRIP也不支持把這些選擇傳送給本地的LS，這種傳送可以用前端來完成，或者通過一些無協議的方式完成，圖3所示了EU通過前端來訪問TRIB的過程：

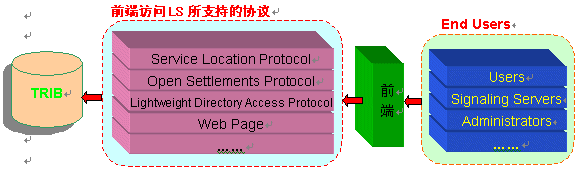

圖3 EU訪問TRIB的過程圖

2.4.5 TRIP要素之間的關系

● 網關和LS之間
　　網關必須以某種方式向同一個ITAD內的LS傳遞（包括人工配置方式）它的特征信息。LS可以進一步通過TRIP將這些信息傳播到ITAD外，則該LS稱為該網關的源LS。當LS不存在時，網關信息的對外傳播就不屬于TRIP的功能范疇，而是由其它的為域內協議（Intra-Domain Protocol）來完成的，如SLP、LADP協議或者通過SIP或H.323的注冊過程來實現。

● LS和LS之間
　　LS之間的交互是TRIP的核心功能，同一個ITAD中的LS通過TRIP協議來同步它們之間的信息，不同的ITAD之間根據策略用TRIP來交換它們之間網關信息，前者的LS作為內部對等體，后者的為外部對等體。

　　LS之間通過它們的可靠連接來相互通訊，一個LS可能和一個或多個LS相連接，這些LS不需要在物理位置上彼此鄰近，也不需要都是位于同一個自治系統中，一對LS之間的通訊通常是在被管理下建立起來的。但TRIP本身并不為對等的LS提供彼此自動搜索的功能，一般情況下LS間的關系都是先配置后使用的，雖然在一個LS出現故障(Crash)時，這樣的自動搜索功能對其尋找后備的LS很有用，當然是否使用這種自動搜索的功能應由管理員決定。

　　LS之間交換的信息是一組路由對象的集合，每一個路由對象最小化地包含一個可到達的電話號碼段或一個IP地址，或是應用層上可訪問該網關上號碼段的用戶名稱；為了提高伸縮性和信息交互傳輸?shù)睦寐�，這些路由對象在被傳播之前都可以合并為較大、或更大的集合，這個過程稱為聚合，聚合在TRIP中起著很重要的作用，但是TRIP路由對象和對象中信息越多，完成聚合過程就越困難，因此在制訂策時應該權衡聚合和信息冗長之間的得與失。

　　控制網關信息產生、傳播、接受的規則稱為L(zhǎng)S策略，它也是TRIP的構成要素，但是TRIP并沒有對它做嚴格的規定，協議本身也沒有提出要求什么特定策略。

2.5 TRIP的安全和對策
　　安全是TRIP重要的一部分，TRIP模式假設對等的LS之間交換信息是相互信任的一種機制，這些被傳播的信息決定著呼叫的路由，如果這些信息不正確，可能導致呼叫被指定錯誤的路由，也可能使得本該被拒絕的業務對系統造成攻擊，同時一旦這些錯誤信息被傳送給其它的ITAD，就可能導致這些問題被無限蔓延，因此對等LS相互之間必須支持一定策略的安全認證。

　　TRIP消息也包含著敏感的信息，這些消息可能表示著一個ITAD的路由容量等，如果被競爭對手截獲，他們可以輕易地分析出ITAD的網絡拓?fù)浣Y(jié)構、網絡容量，甚至整個域的信息流規律等，因此TRIP中也支持對信息的加密。

　　對TRIP的安全問題的解決方法，協議本身沒有具體規定如何解決，根據經驗，我個人建議方法是：

2.6 TRIP的存在的模式

　　TRIP是用于廣播、交換、同步IP電話路由的協議，但其并沒有規定提供者之間的以什么樣的關系結構存在，因此針對IP電話用例的TRIP應用也就有很多種不同的模式，下面介紹其中常見的三種：


2.6.1 中心交換模式

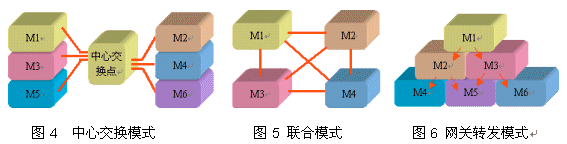

　　一個中心交換點（Clearinghouse）是很多不同的提供者之間充當交換信息角色的提供者，它也是交換點的一部分。每一個成員（提供者）在中心交換點上都有注冊。作為協議的一部分，每個成員都使自己的網關信息對本中心交換點中的其它成員可用。在交換中，成員都有權限去訪問本中心交換點中屬于其它成員的網關信息。當屬于一個成員的網關發起一個呼叫時，這個中心交換點在確定由哪個成員結束這個呼叫時發揮著一個很關鍵的作用，其結構如圖4。

　　圖中有六個成員的群，成員從M1到M6。每個成員運用TRIP向中心交換點發送和從接收網關路由信息，TRIP在這兒被用做成員與中心交換點間交換路由信息的工具。

2.6.2 聯合體模式

　　我們將視這樣一組供應商為一個聯合體---他們彼此之間遵循以全交叉方式共享網關的協議，而不用通過中央clearinghouse。這樣的配置見圖5所示，每對LS之間都運行著TRIP。

2.6.3 網關轉發商模式

　　在這個應用模式中，有很多大容量的電話網關提供者，這每個提供者都要把自己的網關服務信息轉發（Resells）給其它中等容量的提供者，依次這樣再轉發（Resells）給本地的提供者，這些本地提供者直接把電話網關的信息提供（Sell）給最終設備（用戶），圖6表示了這種有效的金字塔結構關系。

　　在這個例子中，M1的網關信息轉發給M2、M3，M2、M3有依次轉發給M4、M5、M6，M5提供者轉發從M2和M3上來的網關信息。

TRIP--IP電話路由的新技術和應用（中）

TRIP--IP電話路由的新技術和應用（下）

作者供稿 CTI論壇編輯
