中興助力湖北國稅全省三級網絡改造成功
2009/12/30
消除潛在隱患 湖北國稅全省升級
計算機網絡建設是稅務系統信息化工作開展的基礎，按照國稅總局金稅三期網絡的建設規劃，需要建設一個開放的、可同時滿足各種業務、數據、語音、視頻及圖象應用的覆蓋省、地市、區縣和鄉鎮稅務所等各級國稅稅務機關的綜合性通信平臺，為現有的應用及將來可能的應用提供高效可靠的支撐。
湖北省國稅三級專網已經建成，但是存在單點單鏈路隱患，為了保證網絡可靠運行，2006年湖北國稅攜手中興通訊對省國稅系統的網絡進行備份網絡改造，結合稅務系統金稅三期網絡需求，網絡改造采用SDH線路來組建高帶寬的廣域網絡，同時與原有的網絡設備（包括路由器、交換機）及網絡接入設備實現互連互通，互為備份。
2008年，湖北國稅再次與中興通訊通力合作，在06年改造的基礎上，將全省原有的108個區縣的原三層路由交換機替換為中興通訊的全千兆三層路由交換機5928，與備份網的3928之間啟用VRRP協議，實現了湖北國稅核心，匯聚，接入三級網絡均無單點故障的改造目標。
網絡結構：層次化、模型化、高可靠性
湖北省國稅局備份專網是湖北省國稅局系統的核心基礎設施之一，是以多媒體業務為主的多業務網絡系統。中興通訊借鑒國內外電子政務網絡建設的成功經驗，并結合湖北省國稅局專網系統建設規劃的當前狀況和未來發展趨勢，為湖北省國稅局系統量身定制了一套合體合用的備份網絡系統方案。整個網絡方案設計突出層次化、模型化、高可靠性的原則，確保網絡在具有高性能的同時具有良好的前瞻性和持續發展性。

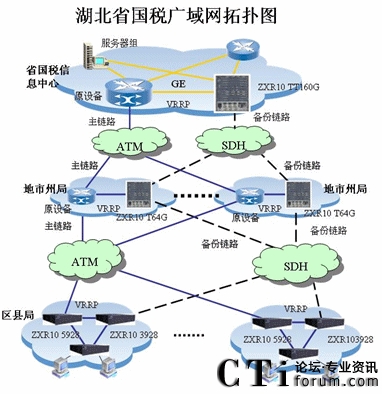

網絡結構如圖所示：
�。�1）省國稅局節點采用一臺中興通訊的ZXR10 T160G電信級骨干交換機作為備份核心交換機，省國稅局的廣域接入線路為N*E1 SDH 鏈路，其中每個市州局節點均通過租用運營商的N*E1鏈路，分別與省級國稅局ZXR10 T160G核心交換機相聯，同時，仍采用原有的接入路由器和國稅總局的一級網絡實現互連。
備份核心交換機和原有核心交換機之間，通過千兆鏈路相連。運行VRRP協議，實現自動備份和負載均衡。
（2）市州局備份節點采用一臺中興通訊的ZXR10 T64G萬兆MPLS接入交換機，作為與省國稅局相聯的分支交換機，該交換機的接入線路為2M SDH接口，省局到市州局租用運營商2M SDH鏈路與省國稅局ZXR10 T160G相聯。
備份分支交換機和原有分支交換機之間，通過千兆鏈路相連。運行VRRP協議，實現自動備份和負載均衡。
�。�3）縣局節點采用一臺中興通訊的ZXR10 3928路由交換機，作為與市州國稅局相聯的分支交換機，該交換機的接入線路為光纖接口，市局到縣局鋪設的光纖接入該交換機的端口實現與市國稅局ZXR10 T64G相聯。
縣局交換機用戶通過合理的網絡設計，可以實現負載的均衡分擔。具體做法是：設置兩個VRRP組，把用戶分為兩組，其中一組以ZXR10 5928交換機為主屬于VRRP組1，另外一組以ZXR10 3928交換機為主，屬于VRRP組2。采用雙歸屬拓?fù)浣Y(jié)構。平時，兩臺節點交換機各負擔一半的流量。當一臺節點交換機出現故障后，自動啟動VRRP協議，把負載全部轉移到另外一臺節點交換機上去。從而保障了網絡的安全。
六大特點成就高性能網絡
1．先進的高性能網絡：
系統采用高性能的電信級網絡設備T160G電信級核心交換機，結構設計合理，拓?fù)浜?jiǎn)單，主要交換節點設備負載均衡，使湖北省國稅局專網是一個高性能、高可用性的網絡系統；
2．高可靠性網絡：
ZXR10系列產品本身具有電信級的可靠性，市國稅局網絡中心等關鍵骨干節點采用負載均衡，主鏈路采用可靠性極高的運營商網絡資源，保證網絡系統在任何情況下不中斷地運行。
3. 可擴展的網絡：
本次網絡建設所采用的設備無論在端口類型、端口密度和處理性能上都具有很優秀的擴展特性，在主干帶寬上也作了很大的預留。在網絡結構設計上也充分考慮了今后的擴展。
4. 多業務支持及擴展：
本網絡系統不僅僅支持一般的數據傳輸，而且支持IP語音應用、視頻會議等各種多媒體應用等，ZXR10系列產品優秀的QOS特性是這些豐富應用的基礎；
5. 安全的網絡：
全網骨干及匯聚設備支持多種安全訪問控制方法以及各種VPN技術，配合防火墻，IDS等網絡安全系統可以保證網絡的安全性。
6. 易管理的網絡
中興通訊的數據設備可采用ZXNM01網管平臺實現統一網管，ZXR10系列產品支持靈活的管理方式，包括SNMP、Telnet、Web、console等方式。而且網絡結構簡單，層次清晰，使網絡易于管理和維護。
