基于ATCA架構的CDN應用案例分析
2004/10/22
網絡拓?fù)浣Y(jié)構
從圖1中可以看出，存儲子系統、CDS（內容分發服務器）和MS（管理服務器）構成了整個CDN系統。在這個系統中，CDS負責內容分發，直接向用戶提供數據，通常以負荷分擔形式工作；MS則完成用戶及系統管理、負載均衡等功能，通常以熱備方式工作。

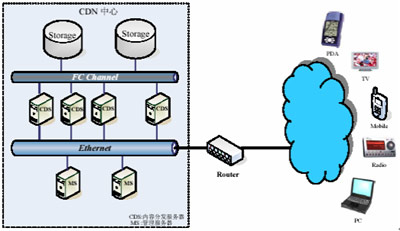

圖1 CDN網絡拓?fù)涫疽鈭D
由于對系統的可靠性以及強大運算性能的要求，可以采用ATCA架構構建CDN中心，其中ATCA單板計算機用做內容分發服務器和管理服務器，如圖2所示。針對ATCA構建的CDN中心的應用分析如下：
圖2 基于ATCA架構的CDN中心
應用評價
計算性能
- 實現CDS和MS的ATCA計算刀片一般采用最新的雙Xeon或四路Xeon設計，計算性能完全和單臺主流服務器性能媲美；
- 整個系統實現高密度的并行計算，單個系統最大支持16個并行刀片(包含數據交換刀片)。
網絡性能
- 刀片網口芯片全部為千兆配置；
- 刀片外置網口兼容光電配置；
- 內部互聯架構在ATCA特有的Base Channel和Fabric Channel之上，最大可實現內部2.4T數據交換；
- Fabric Channel可承載Ehernet、FC、Infiniband、StarFabric和PCI Express；
- 與類似于IP內部交換相似，可借助于Fabric Channel和FC交換刀片實現FC內部交換以及FC接口的統一化。
外置接口
- ATCA架構標準化的I/O接口：PMC、PTMC、AMC；
- 便于實現E1、ATM、FC、Ethernet等各種電信網絡接入。
系統特性
- 固有的Carrier Grade體系架構設計；
- 高可靠度、高可用性、高擴展性；
- 模塊化架構設計的管理接口便于用戶實現本地及遠程管理和升級。
經濟特性
- 全球業界主流標準設計；
- 良好的Ecosystem、高性價比；
- 模塊化設計，可加快產品推向市場速度。
相關鏈接：CDN是什么？
CDN（Content Delivery Network）即互聯網內容發布網絡，一種新型的網絡構建方式，它是基于傳統的IP網發布寬帶豐富媒體而特別優化的網絡覆蓋層。從廣義的角度看，CDN代表了一種基于質量與秩序的網絡服務模式。
簡單地說，內容發布網（CDN）包括分布式存儲、負載均衡、網絡請求的重定向和內容管理四個要件，而內容管理和全局的網絡流量管理（Traffic management）是CDN的核心所在。通過用戶就近性和服務器負載的判斷，CDN確保內容以一種極為高效的方式為用戶的請求提供服務。
與目前現有的其他內容發布模式相比較，CDN強調了網絡在內容發布中的重要性。通過引入主動的內容管理層的和全局的負載均衡，CDN從根本上區別于傳統的內容發布模式。
案例評說：作為專門針對下一代網絡和電信應用開發的全新架構，ATCA擁有其他架構無可比擬的優勢，如更大的擴展空間、更好的散熱性能、更強大的電源支持、更快的數據傳輸以及更高的可管理性和性價比�；贏TCA架構的CDN中心擁有的良好系統性能正是基于ATCA這些優勢的基礎上，正因?yàn)槿绱�，ATCA良好的前景才被眾多運營商和專家所看好。
