恒博通訊 HB-VC3030B 高清晰視頻會議系統簡介

2005/10/11


一、概述:

　　隨著全球步入信息化時代，人們對信息的交換要求已經從紙、筆、話音等發展到使用視訊多媒體技術，使得交流更準確、更快捷、更豐富。視頻會議系統是指提供位于不同地點的多個用戶之間的實時通信，內容包括帶有與會者圖像信息的高質量話音以及其它媒體信息。 當會議包括兩個以上的終端時，通常需要一個多點控制單元（MCU）。所有終端都接到一個MCU上，MCU負責對每個用戶發送的信號進行選擇或進行適當?shù)幕旌�，同時對信令和可選信道進行控制和管理。視頻會議系統實時傳輸視頻與音頻信息，使協作成員可以遠距離進行直觀、真實的視音頻交流。

二、組成

　　HB-VC3030B高清晰視頻會議系統由多點控制單元（MCU）、視頻會議終端、系統控制軟件、輔助設備和傳輸網絡五部分組成。可以采用微波、光纜、衛星等方式傳輸，實現無級動態組網。
  1. 多點控制單元（MCU）

    2. 　　MCU是一個數字處理單元，通常設置在網路節點（匯接局）處，可供多地點的會議同時進行相互間的通信，MCU在數字領域中實現音頻、視頻、數據信令等數字信號的混合和切換。


  2. 會議終端

    3. 　　HB-VC3030B高清晰視頻會議系統終端設備用于各會場，主要完成視頻、音頻的編解碼，將模擬的圖像、語音等信號轉變?yōu)閿?shù)字信號在寬帶網絡上傳輸，同時將從寬帶網絡上接收的數字信號還原成遠端的圖像和語音，并且可以方便地升級配置。


  3. 系統控制軟件

    4. 　　本系統大量功能都需要通過系統軟件來控制,操作軟件設計采用國際標準的模塊化分層設計，便于各應用模塊之間的升級與更新，各自模塊更新不存在相互影響。

  4. 輔助設備

    5. 　　視頻會議系統還需要與輔助設備連接完成相關功能，輔助配套設備包括（固定配置）：攝像機（帶云臺控制）、電視機、麥克風；還包括（可選配置）：輔助攝像機、圖文攝像機、錄像機、電子白板、會場音響功率放大器、音視頻分配器等。

  5. 傳輸網絡

    6. 　　通過微波、光纜、衛星等網絡傳輸，采用MPEG-2編解碼技術和多信道捆綁協同處理技術研制。

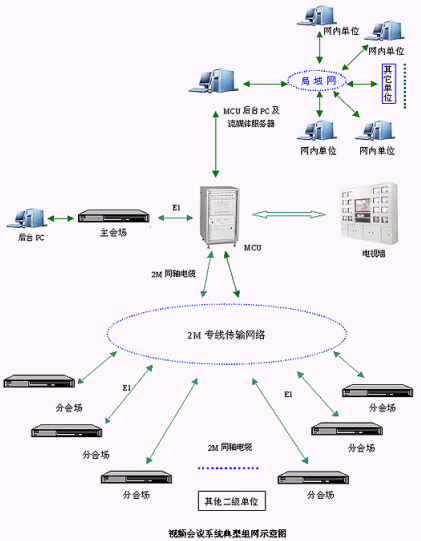

視頻會議系統典型組網：


系統功能
  1. 高清晰度圖像

    2. 　　系統采用MPEG-2視頻編解碼技術，提供廣播級高清晰圖像，在1.5M帶寬下圖像效 果可達到DVD以上效果。

  2. 先進的多信道處理技術

    3. 　　系統采用多信道捆綁協同處理技術，支持n×2Mbit/s、34Mbit/s、45Mbit/s、155Mbit/s、n×INDS傳輸接口，n最大為4；同時符合（TCP/IP協議），實現兩種不同協議混合組網。

  3. 先進的多路圖像切換和多畫面處理技術

    4. 　　支持顯示多路視頻圖像，進行會議時，所有參加會議的會議成員都會顯示在用戶列表中。用戶可以點擊用戶列表中的會議成員來顯示該會議成員的視頻圖像。在整個會議過程中，您可以隨意查看任何一個與會者的當前圖像，無論他是否申請發言，是否是會議主講人，都不影響您這一功能的使用。

    　　可實時將四路畫面合成，使每個與會者同時看到四個與會者的視頻信息�？芍С种鲿�(huì)場多畫面電視墻。

  4. 靈活的會議控制模式


    5. 　　A、主席控制模式 B、語音控制模式 C、導演控制方式。

  5. 超強的可靠性

    6. 　　A、 超強網絡傳輸能力 B、超強糾錯能力 C 、超長的工作運行能力；D、會議斷電自動保存。

  6. 攝像頭遠遙自動跟蹤功能

    7. 　　本系統具有遠端攝像機控制功能（FECC），可以任意調節遠端分會場的攝像頭，如：攝像機的切換、鏡頭旋轉、聚焦、調節景深和光圈等，支持H.281協議。

    　　會議中，每一位成員發言成員可以通過攝像頭對其進行定位，實現攝像頭自動跟蹤功能。

  7. 多場會議

    8. 　　本電視會議系統最多可同時召開十二場會議； 回音抵消和靜音、閉音功能。

  8. 回音抵消和靜音、閉音功能

    9. 　　本系統內置回音抵消、背景噪音消除功能，各點傳輸?shù)穆曇粢糍|(zhì)清晰。本系統具有本主會場會議室靜音、閉音功能以及遠端控制其他分會場靜音、閉音功能。

  9. 畫中畫功能

    10. 　　支持畫中畫功能，用戶可以根據需求選擇點對點畫中畫以及點對多點畫中畫。

  10. 字幕顯示功能

    11. 　　本系統具有實時字幕疊加功能，可以在畫面上實時添加滾動字幕。

  11. 會議控制和管理功能

    12. 　　本系統具有會議的呼叫建立、會議功能管理、發言申請控制、端口實時監測顯示、預約和及時會議、會議時間自動記錄、速率設定、語音圖象編碼算法設定、主席設定、用戶地址錄入與編輯、會議數量統計以及對會議事件進行存儲等會議管理功能。

  12. 局域網組播功能

    13. 　　通過組播技術將會議實況在網絡上進行直播，局域網內的所有成員可以通過密碼登陸都將能看到清晰的實時會場情況。

  13. 多路語音合成功能

    14. 　　本系統可以實時將多路語音進行合成，使每個與會者同時聽到多個與會者的聲音信息。

  14. 強大的組網能力

    15. 　　多級MCU級聯實現大規模的視頻會議系統，系統允許擁有多個二級系統管理員方便會議組織，管理更科學。本系統實現了無級動態組網。

  15. 數據會議和白板交互系統

    16. 　　系統支持T.120數據會議功能。

  16. 網絡接口

    17. 　　系統在采用E1/G.703接口，每個分會場用一個2M傳輸?shù)那闆r下，單級MCU最多支持96個會場組網，兩級MCU最多可達552個會場組網。

    　　多媒體會議室功能； 嵌入式系統及模塊化設計； 密碼組織開會與主席自行設定； 人機界面和操作系統。

  17. 多媒體會議室功能

    18. 　　電視會議終端設備再另配備一些多媒體設備，可以組成多媒體會議室，用于多媒體會議及教學。系統提供多媒體接口�？梢詫⒂�(jì)算機等多媒體信息網上的各種數據、圖形、圖像通過本電視會議系統傳達給各個會場，實現信息共享。

  18. 嵌入式系統及模塊化設計

    19. 　　本系統采用嵌入式系統設計，硬件和軟件均采用模塊化設計結構，提供多種可選擇模塊，用戶可以根據具體應用需求選擇相應的模塊。當需求發生變化時，只要選擇新的模塊進行系統升級即可。

  19. 密碼組織開會與主席自行設定

    20. 　　本系統從MCU或終端后臺組織會議，開會都設用相應的密碼，密碼可自動設定，只有輸入正確的密碼才能開啟會議。MCU開會，本系統所有的用戶均可設定為主席。

    　　本系統具有多級密碼保護功能，如流媒體密碼保護、IP網絡密碼保護、進入內置MCU密碼保護、VNC密碼保護。

  20. 人機界面和操作系統

    21. 　　本電視會議操作系統通過PC后臺操作，友好的中文人機界面操作系統，操作簡單易學，加上本公司對用戶操作人員短期的崗前培訓，操作人員能馬上熟練順利地使用系統。

寧波恒博通訊設備有限公司供稿 CTI論壇編輯
