基于電信網的家庭網絡技術標準的最新進展
敖立 2007/02/01
一、通信行業家庭網絡與IT/家電行業家庭網絡相關標準的關系
家庭網絡是為了滿足用戶的某些需求而組建的，為用戶提供一定業務與應用的網絡。
用戶的需求可以是有限范圍內多個設備之間的信息流通，也可以是有限范圍內的多個設備與公共網絡之間的信息流通，甚至可以是有限范圍內的所有設備之間以及這些設備與公共網絡之間的信息流通。
根據家庭網絡傳遞信息所需要帶寬的高低可將家庭網絡的業務與應用大致分為兩類：較高帶寬需求的信息類業務和較低帶寬需求的控制類業務。較高帶寬需求的信息類業務又可以大致分為家庭內部信息共享業務和公共網絡提供的信息類業務。
基于電信網絡的家庭網絡系列標準研究的領域在“公共網絡提供的信息類業務”上。
目前我國電子行業標準的研究領域主要集中在“家庭內部信息共享業務”及“較低帶寬需求的控制類業務”上。比如：
“閃聯（IGRS）”出臺如下標準對家庭內部信息共享業務進行了規范：
- SJ/T 11310-2005信息設備資源共享協同服務第1部分：基礎協議；
- SJ/T 11311-2005信息設備資源共享協同服務第4部分：設備驗證。
而“e家佳”出臺的如下標準對“較低帶寬需求的控制類業務”進行了規范：
- SJ/T 11312—2005家庭主網通訊協議規范；
- SJ/T 11313-2005家庭主網接口一致性測試規范；
- SJ/T 11314-2005家庭控制子網通訊協議規范；
- SJ/T 11315-2005家庭控制子網接口一致性測試規范；
- SJ/T 11316-2005家庭網絡體系結構及參考模型；
- SJ/T 11317-2005家庭網絡設備描述文件規范。
綜上所述，通信行業的家庭網絡系列標準與電子行業標準的研究領域是互補的關系。
二、通信行業家庭網絡標準體系
“基于電信網絡的家庭網絡”系列標準由“基于電信網絡的家庭網絡技術要求”系列標準和“基于電信網絡的家庭網絡設備技術要求”系列標準構成，其結構和名稱預計如下：
1）“基于電信網絡的家庭網絡技術要求”系列標準：
- 基于電信網絡的家庭網絡總體技術要求；
- 基于電信網絡的家庭網絡技術要求-QoS；
- 基于電信網絡的家庭網絡技術要求-安全；
- 基于電信網絡的家庭網絡技術要求-遠程管理；
- 基于電信網絡的家庭網絡技術要求-聯網技術；
- 基于電信網絡的家庭網絡技術要求-編址技術；
- 基于電信網絡的家庭網絡技術要求-媒體格式；
- 基于電信網絡的家庭網絡技術要求-數字版權；
- 基于電信網絡的家庭網絡技術要求-EMC；
- 基于電信網絡的家庭網絡技術要求-環境保護。
2）“基于電信網絡的家庭網絡設備技術要求”系列標準：
- 基于電信網絡的家庭網絡設備技術要求-家庭網關；
- 基于電信網絡的家庭網絡設備技術要求-適配設備；
- 基于電信網絡的家庭網絡設備技術要求-用戶終端設備。
目前“基于電信網絡的家庭網絡總體技術要求”及“基于電信網絡的家庭網絡設備技術要求-家庭網關”兩項標準已經完成了報批稿。
三、主要技術要點
“基于電信網絡的家庭網絡總體技術要求”及“基于電信網絡的家庭網絡設備技術要求-家庭網關”這兩項標準包括了下面這些技術內容。
1、家庭網絡參考模型

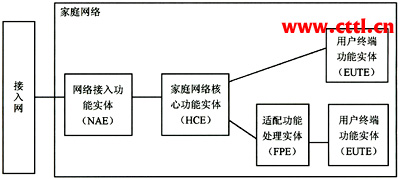

家庭網絡的參考模型如圖1所示。家庭網絡內部的邏輯功能實體有4個，包括：
- 網絡接入功能實體（Network Access Entity-NAE）：負責終結接入技術。
- 家庭網絡核心功能實體（Home Core Entity-HCE）：負責完成家庭網絡的核心功能，包括：家庭內部設備的聯網、遠程管理、QoS、安全等。
- 功能處理實體（Functional Processing Entity-FPE）：負責IP/非IP的轉換，以及信令、媒體格式的轉換。
- 用戶終端功能實體（End User Terminal Entity-EUTE）：由用戶直接使用，提供UI界面。
家庭網絡的物理設備可以分為四類：接入網絡終端設備、家庭網關、適配設備、用戶終端設備，其中：
- 接入網絡終端設備實現NAE，例如：ADSL MODEM就是一種接入網絡終端設備；
- 家庭網關實現的邏輯功能實體組合可以是：HCE或HCE+FPE或NAE+HCE或NAE+HCE+FPE；
- 適配設備可以實現FPE，例如：IPTV的機頂盒就是一種適配設備；
- 用戶終端設備實現的邏輯功能實體組合可以是：EUTE或FPE+EUTE。例如：電視機是一種用戶終端設備，計算機也是一種用戶終端設備。
2、家庭網絡的功能要求
基于電信網絡的家庭網絡應具有如下功能以支持各種電信業務、應用延伸到家庭：
- 與電信網絡的連接能力
家庭網絡可以采用各種接入方式與電信網絡連接。
- 家庭內部設備之間的聯網能力
家庭內部設備之間的聯網技術應適應業務的發展，具有一定的可擴展性。家庭內部設備之間的聯網技術的選擇要考慮業務對帶寬、QoS以及傳輸距離的需求。無線聯網技術還需要注意空中接口的安全性。
- 設備管理能力
家庭網絡設備的管理包括本地管理和遠程管理。家庭網絡設備應具有本地管理界面以支持本地登錄以及管理與控制，該管理界面應僅限于本地使用，不能從家庭外部訪問該界面。家庭網絡相關設備（例如：家庭網關、機頂盒等）應支持運營商對其的遠程管理，管理方式可以是運營商對設備的直接管理或通過家庭網關代理進行管理。家庭網絡設備支持遠程管理應具有安全機制以避免非法的遠程管理。遠程管理的協議可以是TR-069或SNMP。
- QoS能力
在家庭網絡中應用的QoS保證技術應可以對家庭網絡中的業務和應用劃分為不同的優先級，應能根據業務需求提供滿足業務網絡要求的端到端傳輸能力，業務和應用的帶寬和優先級是可以根據用戶或管理系統的要求進行調整的；家庭網絡中使用的QoS保證技術應能夠與電信網絡中使用的QoS保證技術互聯并協調工作；應能兼容不同的家庭接入技術和家庭內部聯網技術；應具有QoS監測和統計能力。
- 安全能力
家庭網絡應能保證家庭網絡中的設備安全、信息傳送安全等。
- 設備自動發現能力
家庭網絡內部的設備之間應當遵從SJ/T 11310《信息設備資源共享協同服務 第1部分：基礎協議》或UPnP UDA 1.0《UPnP?設備架構》的規定，完成設備之間的自動發現和自動配置。
- 業務處理能力
家庭網絡不僅僅是業務的承載網絡，同時還要具有業務處理能力。例如VoIP的業務處理能力，IPTV的業務處理能力等。
- 業務提供能力
家庭網絡應提供遠程用戶的外部訪問，并提供如視頻監控、信息家電遠程控制、家庭網站等業務的能力
- 設備供電能力
如果家庭網絡支持特殊業務需要不中斷供電，家庭網絡相關設備應具有后備電源，或具有遠程供電功能以滿足特殊業務的需求。
- 可擴展能力
家庭網絡上將不斷地引入新業務，因此家庭網絡必須具有可擴展能力以支持新的業務。
3、家庭網關的定義和分類
家庭網關是家庭網絡與電信網絡之間的網關設備，家庭網絡內其它設備通過它可以與電信網絡之間進行信息交互，也可以進行設備之間的信息交互。
家庭網關實現圖1中的邏輯功能實體組合可以是：HCE或HCE+FPE或NAE+HCE或NAE+HCE+FPE。本標準推薦家庭網關實現NAE+HCE或NAE+HCE+FPE。
根據家庭網關實現的邏輯功能組合的不同，家庭網關可以分為以下2類：
- 類型1：無業務實現功能的家庭網關
該類型的家庭網關實現NAE+HCE的功能，不支持業務/應用相關的功能。
- 類型2：支持業務實現功能的家庭網關
該類型的家庭網關實現NAE+HCE+FPE的功能，即除了具有類型1家庭網關支持的各項功能之外，還具有與業務實現相關的各項功能，由于業務的種類很多，該類型的網關還可以進一步分類。

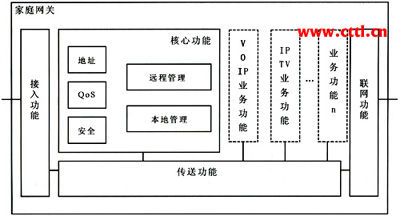

4、家庭網關的功能參考模型
家庭網關包括五個方面的功能模塊：
- 接入功能；
- 聯網功能；
- 傳送功能；
- 核心功能；
- 業務功能。
其中業務功能模塊是可選的，其它功能模塊是必選的。業務功能模塊與公共電信網絡的業務實現相關，由于業務的種類很多，這部分的規定不在本標準中涉及，將在后續標準中進行研究。
家庭網關的接入功能主要實現家庭網絡與電信網絡的連接。
家庭網關的聯網功能主要實現家庭內部的用戶終端設備之間的連接。
家庭網關的傳送功能主要實現家庭網絡內部設備與電信網絡之間IP包等的傳送。
家庭網關的核心功能包括：
- 地址功能：
地址功能主要實現家庭網關自身IP地址獲得以及支持家庭內部終端獲得IP地址。
- QoS功能
QoS功能主要實現多業務流的分級處理及轉發。
- 安全功能
安全功能主要防止外部網絡的對家庭網絡的非法訪問以及內部網絡的非法接入。
- 遠程管理功能
- 遠程管理主要實現運營商對家庭網關的遠程管理與控制。
- 本地管理功能
本地管理主要實現家庭網關的本地登錄管理與控制。
