一種新型的分布式IMS（IP多媒體子系統）實現方法

王菁　薛海強　彭晉　魏冰 2008/07/01

　　摘要　本文介紹了一種基于P2P方式實現分布式HSS和S-CSCF的IMS架構，通過P2P技術對IMS網元進行均質化處理，提高了IMS的可擴展性和可靠性。

1、引言

　　IMS（IP multimedia subsystem，IP多媒體子系統）是3GPP在R5版本引入的一套系統，目的是在PS域提供的IP承載的基礎上，為用戶提供基于IP的豐富的多媒體業務。IMS系統具有端到端全IP化、系統架構模塊化、業務與控制分離、與接入方式無關等多方面的技術優勢。迅速獲得了其他標準化組織的廣泛認可，已經從最初3GPP針對移動用戶定義的系統，擴展為適用于移動、固定寬帶、Cable等多種接入方式的統一控制網絡，被業界認為是未來基于IP電信網的核心控制層面。

　　經過業界多年的努力，IMS標準已經相對成熟，各主流電信設備廠家均能提供符合3GPP R6版本的IMS系列產品。全球已經部署了100多個IMS試點和試商用網絡，其中AT&T、Vodafone、BT、Orange/FT、Telecom Italia、匈牙利電信等國外運營商已部署了正式商用網絡。但IMS網絡架構相對于互聯網上的VoIP系統仍然比較復雜，對網絡建設和維護的要求比較高，難于應對來自互聯網方面的競爭。近年來，P2P（peer to peer）[1]技術獲得了明顯的進步，基于P2P的VoIP系統取得了顯著的成功，例如，Skype在世界范圍內得到了廣泛的使用。本文將結合P2P技術的最新研究進展，借鑒IMS網絡的優點提出了一種分布式的IMS實現方案。

2、從P2P到P2P-SIP

　　2.1　P2P概述

　　Napster[2]和Gnutella[3]的廣泛應用引起了人們對P2P網絡越來越多的關注，與傳統的C/S計算模式不同的是，P2P系統中的節點既可以做服務器又可以做客戶端，并且P2P利用空閑資源降低了資源共享的開銷，提高了共享資源節點的自治性和系統的頑健性。同時，P2P可以分散資源，平衡網絡負載，避免單點失效問題。

　　P2P自出現以來就被廣泛應用于各個領域，比如文件共享、科學計算與協作、數據存儲以及實時通信等。由于P2P的種類繁多，很多研究人員從不同角度對它們進行分類。按照P2P的發展歷程可以將P2P分為非結構化和結構化。非結構化P2P系統又可以分為集中式和完全分布式的，代表分別是Napster和Gnutella。Napster是最早出現的P2P系統之一，并在短期內迅速成長起來。Napster采用了集中式的目錄服務器機制，用于存放對等節點的地址信息和所保存數據的信息，能夠?qū)φ埱髷?shù)據進行查找并返回最合適的目的節點。與Napster不同，Gnutella采用了完全分布式的策略，利用洪泛算法對數據進行查找。Gnutella無單點失效問題，可擴展性好，但是定位效率低。由于非結構化的不可擴展性，大量的研究集中在如何構造高度結構化的系統，因此，結構化P2P系統應運而生。結構化P2P系統將每個資源定位在確定的節點上，保證在有限步數內定位到資源，比如Chord[4]、CAN[5]、Pastry[6]等。

　　2.2　SIP協議

　　SIP（session initiation protocol）是一種信令協議，用于在互聯網兩個端點之間建立多媒體會話的控制信令，由IETF制定。SIP協議簡單、可擴展性好，被很多互聯網電話業務采用，成為VoIP的兩大協議之一。通常情況下，兩個端點使用SIP來協商一次“呼叫”，一旦協商成功，兩個端點就會使用選中的方法相互交談，這就與SIP無關。

　　同樣是與傳輸和控制無關，但與P2P不同的是SIP電話系統仍然是基于C/S模式的。SIP服務器保存了用戶和他的注冊IP地址之間的映射關系。當某一用戶發起呼叫時，SIP服務器會把請求直接轉發給呼叫申請用戶，或者SIP可以看作是處理過的P2P系統，這種系統通過SIP服務器狀態設置超級節點（SuperNode），然后基于DNS域名解析發現節點，而不是像P2P一樣通過標識符尋找節點。

　　隨著用戶的高速增長，現有SIP服務器也反映出一些不足，即C/S模式帶來的單點失效和性能瓶頸問題。由此可見。使用一個P2P架構代替現有的SIP服務器狀態設置，既可以提高系統的可靠性，又允許系統動態適應節點失效的情況，Skype使用P2P機制解決了這個問題。Skype網絡把節點分為超級節點和普通節點，超級節點為普通節點提供注冊服務，當超級節點失效時，它所管理的普通節點會注冊到其他超級節點0從而避免了單點失效。

　　然而，P2P系統也有其自身的局限性，主要表現在各種應用都采用封閉的軟件，接口是專用的而不是互通的。因此，需要提出二個開放的體系結構，可以支持各種多媒體業務，IETF借鑒P2P的機制提升SIP，提出了P2P-SIP。

　　2.3　P2P-SIP

　　P2P在VoIP和通信領域的最新發展是P2P-SIP技術。P2P-SIP是P2P和SIP技術的結合，它的目的是利用P2P的靈活性和負載均衡的特點改造原有基于SIP韻集中式呼叫控制實現架構。P2P和SIP的結合有兩種方式：一種是基于P2P實現SIP，即把SIP的一個集中維護配置和控制設施用P2P變成分布式，達到降低SIP的成本和改善SIP可靠性的目的；另一種方法是在SIP上運行P2P，用SIP協議的消息傳遞方式實現P2P算法，其中，前者P2P和SIP之間具有較低的耦合度，實現起來更加靈活。因此，本文提出的分布式IMS架構基于P2P-SIP。

　　SIP電話系統是C/S結構的，如圖1（a）所示，代理服務器A和B啟動SIP終端，終端會在SIP服務器上注冊各自的IP地址，DNS會保存用戶域名和它的IP地址間的映射關系。當某節點通過A向另一節點發起呼叫時，DNS通過映射關系找到相應的代理服務器B，于是把請求轉發給B，隨后A和B之間通過SIP協議進行通信。可以發現，SIP電話是基于DNS域名解析來發現節點，因此存在單點失效問題。圖1（b）給出了基于DHT（distributed hash table）架構代替現有SIP服務器來提高系統可靠性的架構。

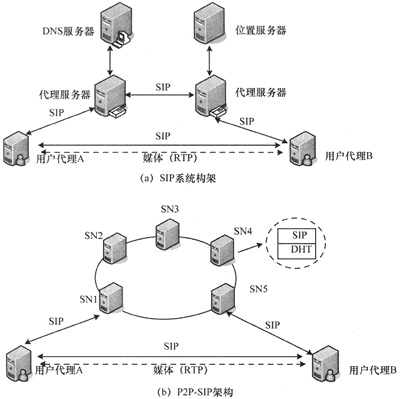

圖1　SIP系統架構和P2P-SIP架構比較

　　P2P-SIP使用大量以DHT形式互聯的分布式服務器取代集中式的DNS，其作用類似于P2P系統中的超級節點。如圖1（b）所示的P2P-SIP網絡中，原來管理一個域的單臺服務器變成多個超級節點，超級節點之間通過P2P機制互聯，進行負荷分擔。超級節點可以承擔注冊、代理和計費等功能。用戶可以通過任一超級節點使用服務，并且部分超級節點的故障不會影響P2P-SIP網絡的正常運行，增加新的超級節點就可以對服務器容量進行擴充，因為每個服務器的地位是對等的。

　　在P2P-SIP架構中，每個超級節點都是對等的，同時分為兩層。上面是SIP層，處理標準的SIP信令；下面是P2P層對各個超級節點進行互聯，本文采用的是基于DHT協議的結構化P2P。

3、分布式IMS架構

　　在3GPP定義的IMS網絡架構中，使用SIP協議作為會話控制協議，但是采用了和SIP協議不同的網絡架構，最突出的特點是引入了P-CSCF（代理呼叫會話控制功能）、S-CSCF（服務CSCF）、I-CSCF（互通CSCF）三個會話控制功能實體來完成會話，使用HSS來存儲用戶數據。

　　在3GPP定義的IMS網絡架構中，CSCF是整個系統的控制核心，P-CSCF是IMS用戶接入網絡的入口點，P-CSCF把來自用戶的業務請求轉發到S-CSCF，由它完成業務的觸發控制，所有的業務控制在歸屬網絡完成；MGCF（媒體網關控制功能）和IMS-MGW（IMS移動媒體網關）提供IMS系統和UMTS（通用移動通信系統）網絡CS域、PSTN之間的互通；MRFC（多媒體資源功能控制器）和MRFP（多媒體資源功能處理器）提供業務中所需的媒體資源以及相關的控制功能；BGCF是IMS域和電路交換域與外部網絡之間的邊界點。3GPP IMS網絡中，無論用戶處于歸屬網絡還是拜訪網絡中，所有的會話控制都經過P-CSCF路由回歸屬網絡的S-CSCF，在歸屬網絡中完成所有的業務觸發和控制。這種方式便于業務的部署，同時無論用戶在哪里，都能獲得統一的業務體驗。

　　在§2分析了3GPP IMS網絡的特點，雖然業界在IMS方面做了許多工作，電信設備廠家也開發了相應的產品。但是3GPP IMS網絡仍然繼承電信網絡的傳統思路，接口、協議定義嚴格，有比較好的可靠性和安全性，對設備的要求比較高。同時，網絡的建設、維護成本比較高，很難和互聯網上的類似業務競爭。通過§2.3對于P2P SIP和3GPP IMS網絡的分析可發現，3GPP IMS主要優化了SIP的會話控制架構，使得整個網絡的可管理性得到了保證，能夠滿足運營商電信級運營的要求。隨著P2P技術的發展，業界提出的P2P-SIP技術能夠結合P2P和SIP的優點，作者經過研究認為，可以結合P2P-SIP技術改造IMS網絡，進而提高系統的會話控制效率，降低系統的復雜性。

　　IMS網絡中采用P-CSCF、S-CSCF、I-CSCF等功能實體來完成會話控制功能，結合P2P-SIP技術可以簡化IMS網絡架構，簡化后的網絡架構如圖2所示。

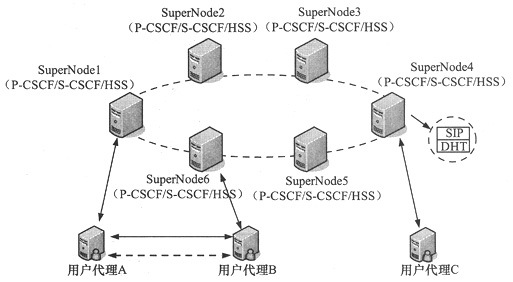

圖2　分布式IMS網絡架構

　　在分布式IMS架構中，每一個SuperNode都包含兩類功能：基于DHT的HSS功能和基于SIP的會話控制功能�；赟IP的會話控制功能包括P-CSCF功能和S-CSCF功能，P-CSCF為用戶代理接入到系統中的入口點，S-CSCF扮演歸屬地會話控制的角色。P-CSCF和S-CSCF的功能和3GPP IMS網絡中的功能實體基本一致，但二者可以和基于DHT的HSS功能集成在一個物理實體，使得網絡控制層的功能能夠均質化，同時，由于分布式IMS系統中的用戶簽約信息存儲在基于DHT的HSS中，可以使用DHT算法快速定位用戶所在的SuperNode，進而可以優化網絡的路由。

　　當用戶簽約的時候，基于DHT的HSS系統根據用戶標識，可以是IMPU（用戶公開身份）或者其他的用戶標識，通過DHT定位用戶歸屬的SuperNode，把用戶相關的信息存儲在對應的SuperNode中。用戶的注冊、會話過程中，SuperNode能夠把會話請求消息路由到用戶所歸屬的SuperNode，在用戶所歸屬的SuperNode上完成注冊、會話控制、業務觸發等功能。

　　在用戶發起呼叫的過程中，SIP會話的處理方式和IMS系統中類似，但是不同會話的路由不再使用I-CSCF和HSS來完成，而是采用基于DHT的HSS來完成。以用戶代理A向用戶代理B發起會話請求為例，在分布式IMS系統的會話流程如圖3所示。

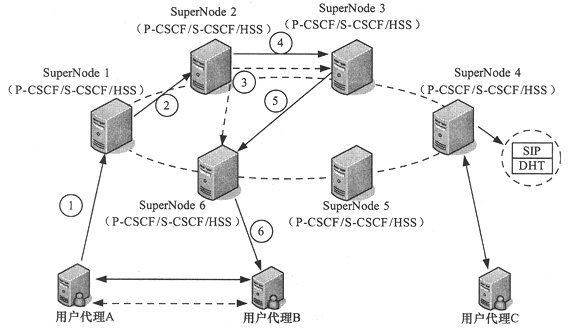

圖3　會話控制過程

　�。�1）戶代理A向接入的SuperNodel請求建立會話。

　�。�2）SuperNodel收到用戶代理A的會話建立請求后，執行P-CSCF功能，根據注冊過程中確定的綁定關系，把會話請求路由到主叫用戶歸屬的SuperNode2上。

　�。�3）在SuperNode2上，SuperNode2能夠識別會話請求為自己所控制的用戶的會話請求，執行S-CSCF功能，完成業務的觸發和控制。在執行S-CSCF功能之后，SuperNode3向基于DHT的HSS功能請求被叫用戶的S-CSCF功能所在的位置。

　�。�4）根據（3）中HSS返回的信息，把會話請求路由到用戶B所歸屬的SuperNode3。

　�。�5）SuperNode3執行被叫側的S-CSCF功能，完成業務的觸發和控制后，把會話請求路由到被叫用戶當前接入的超級節點SuperNode6。

　�。�6）SuperNode6把會話請求轉發到被叫用戶代理BO

　　如果后續的會話過程中，不需要業務控制邏輯干預，那么用戶代理A和用戶代理B之間直接可以通信。如果在會話過程中，需要業務邏輯干預，那么會話控制流程保持和會話建立流程類似。

　　上文提出的分布式IMS系統能夠結合P2P-SIP的優勢，通過基于DHT的HSS系統來解決會話過程中的路由查詢問題，能夠簡化系統的復雜性。同時，通過P2P-SIP能夠把3GPP IMS網絡中原來集中的HSS系統均勻地分散到系統中的各個SuperNode上，進而可以結合P-CSCF和S-CSCF功能，實現系統功能的均質化。

4、結束語

　　本文分析了SIP和P2P-SIP的架構和特點以及3GPP IMS網絡架構的基本理念和特點，結合P2P-SIP，作者提出了一種分布式IMS。分布式IMS使用P2P-SIP優化IMS的網絡的架構，把3GPP IMS系統中的HSS功能分散在多個SuperNode中，進而可以把基于DHT的HSS功能、P-CSCF和S-CSCF功能部署在一個實體中，實現網絡功能的均質化。同時，在分布式IMS系統中，HSS的底層使用DHT技術查找和存儲數據，能夠簡化原來網絡中比較復雜的路由過程，提高系統的效率。

參考文獻

　　1　鄭緯民，胡進鋒，代亞非等.對等計算研究概論，http://www.ccf.org.cn

　　2　Napster website，http://www.napster.com，1999

　　3　Clip2com.The gnutella protocol specification v0.4，http://rfc-gnutella.sourceforge.net/Development，2001

　　4　Stoica I，Morris R，et al.A scalable peer-to-peer lookup protocol for Internet applications.IEEE/ACM Transactions on Networking，2003，11(1)

　　5　Ratnasamy S，F(xiàn)rancis P，et al.A scalable content-addressable network.In：Proceedings of the Acm Sigcomm 2001 Conference on Applications，Technologies Architectures，and Protocols for，Computer Communication，San Diego，CA，USA：ACM Press，2001

　　6　Rowstron A，Druschel P.Pastry：Scalable，decentralized object location and routing for largescale peer-to-peer systems.In：Proceedings of the IFTP/ACM International Conference on Distributed Systems Platforms (Middleware'01)，Heidelberg，Germany：Springer-Verlag，2001
