ENUM縱橫談（一）

張冰 2002/06/13

一、什么是ENUM

。。ENUM是IETF的電話號碼映射工作組（Telephone Number Mapping working group, 簡稱ENUM）定義的一個協議——RFC2916，RFC2916的題目為“E.164號碼和域名系統（E.164 Number and DNS）”。它定義了將E.164號碼轉換為域名形式放在DNS服務器的數據庫中的方法，每個由E.164號碼轉化而成的域名可以對應一系列的統一資源標識（Uniform Resource Identifier），從而使國際統一的E.164電話號碼成為可以在互聯網中使用的網絡地址資源。ENUM可以利用電話號碼來查找注冊人（Registrant）的電子郵件、IP電話號碼、統一消息、IP傳真或個人網頁等多種信息。E.164號碼是傳統電信網絡中使用的重要資源，DNS系統是互聯網的重要基礎，ENUM將兩者結合起來，有益于傳統電信服務向基于IP包交換的方向發展，ENUM是對促進兩網最終融合具有重要意義的技術。

。。ENUM定義了如下過程，將電話號碼映射為DNS系統中的記錄：

。。一個E.164號碼由以下幾個部分組成，不同部分之間可以用“-”、“.”或空格等連接：

。。+國家碼（1～3位數字）-地區碼（n位數字）-電話號碼（15-n位數字）。

。。例如：北京的一個電話號碼寫成標準的E.164格式應是：

。。+86-10-62618501

。。第一步，將一個電話號碼處理成一個標準的E.164號碼的格式，如： +86-10-62618501

。。第二步，去掉除了最左端的“+”外的所有連接符，變成： +861062618501

。。第三步，去掉“+”號，并將號碼翻轉： 105816260168

。。第四步，在每個數字之間加上域名分割符“.”： 1.0.5.8.1.6.2.6.0.1.6.8

。。第五步，在上面的數字串末尾加上“.e164.tld”： 1.0.5.8.1.6.2.6.0.1.6.8.e164.tld

。。這樣，1個電話號碼就變成了DNS中的域名形式。每個E.164號碼形成的域名可以對應多條網絡資源記錄，稱為統一資源標識（URI），它是采用另一個IETF建議RFC 2915定義的格式，稱為“名稱權威指針”（Naming Authority Pointer，簡稱NAPTR）。

。。RFC2915定義書寫的格式：

。。Domain TTL Class Type Order Preference Flags Service Regexp Replacement

。。例如，下面就是ENUM的DNS服務器的書寫格式:

。。$ORIGIN 1.0.5.8.1.6.2.6.0.1.6.8.e164.cn.

。。IN NAPTR 10 10 “u”“mailto+E2U”“!^.*$!mailto:lee@cnnic.net.cn!”

。。IN NAPTR 10 10 “u”“http+E2U”“!^.*$!http://likecloud.cnnic.net.cn!”.

。。IN NAPTR 10 10 “u”“sip+E2U”“!^.*$!sip://likecloud.cnnic.net.cn!”.

。。IN NAPTR 10 20 “u”“sip+E2U”“!^.*$!sip:fengw@cnnic.net.cn!”.

二、ENUM的典型應用

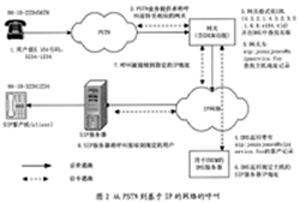

。。為了說明ENUM的用途，我們可以看以下這個利用ENUM建立的一個由PSTN用戶發起的到基于IP網絡的終端的呼叫，其典型的流程如圖1所示：

。。步驟1：發端用戶撥E.164號碼，撥號的方式由各國自己規定，如長途呼叫撥前綴“0”，國際呼叫撥前綴“00”等；

。。步驟2：PSTN的業務提供者根據呼叫發起的位置等因素將呼叫轉至相應的網關；

。。步驟3：該網關必須包含ENUM功能，它能夠將用戶所撥的數字按照規定的規則轉換成ENUM的域名形式。如果用戶撥的號碼不是全號，則網關應能夠將丟失的數據補齊，這樣才能夠形成一個完整有效的域名。例如：用戶撥的號碼為：32341234，完整的號碼應是：+8610323412343。然后網關在ENUM的DNS服務器中查找該域名；

。。步驟4：DNS返回與該域名相關的所有業務記錄;

。。步驟5：網關在DNS中查找規定主機的地址記錄;

。。步驟6: DNS返回規定主機的SIP服務器IP地址;

。。步驟7: 通過基于IP的網絡將該呼叫接續到指定的IP地址；

。。步驟8：SIP服務器將呼叫接續到規定用戶的用戶代理客戶機上。當目的方應答時，必須將應答監視返回給發端本地交換機。

。。在以上的例子中使用的是SIP客戶機，在實際應用中也可以使用其它的客戶協議（如H.323）。

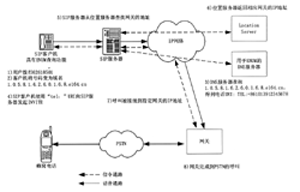

。。基于ENUM的從一個IP電話向PSTN電話發起呼叫的過程見圖2。

。。如果例子中第3步返回的ENUM資源記錄是PSTN中的固話號碼，那么呼叫將被轉接到一部PSTN的電話機上。這個例子顯示出ENUM實際具有傳統電信網中“呼叫轉移”的功能。

。。ENUM注冊服務本身也是一項可以發展的業務，現在的電話號碼管理機構、電信服務提供商都可以開展此項業務。ENUM注冊服務除了上面的電話號碼注冊流程外，還應包括電話號碼注冊為ENUM域名后的所有者變更、暫停服務、更改記錄、撤銷、計費、欠費等處理流程。

。。ENUM的DNS服務提供是一個全球性的三層服務體系結構，在頂層（Tier 0）是維護E.164中分配的國家碼（包括地理國家碼、網絡碼、全球服務碼和成組國家碼）形成的域名映射到相應的國家ENUM頂級域名服務器地址的記錄，在中間層(Tier 1)為每個國家內部的ENUM頂級DNS服務器，負責管理電話號碼域名映射到相應資源記錄解析服務器，底層（Tier 2）DNS服務器負責真正將電話號碼解析到相應的服務記錄。這樣一種體系結構的目的主要是保證全球ENUM的DNS服務的統一性和互通性，真正使ENUM成為一種全球訪問的網絡尋址資源。ENUM的Tier 0注冊機構（Registry）是全球惟一的；一般地，每個國家的Tier 1注冊機構也是惟一的，使用集成編碼方案的地區（Integrated Numbering Plan Area，如國家碼1）需要通過有關國家專門的討論達成一致的方案；Tier 2注冊機構可以有多個。
