第二課 智能網概念模型

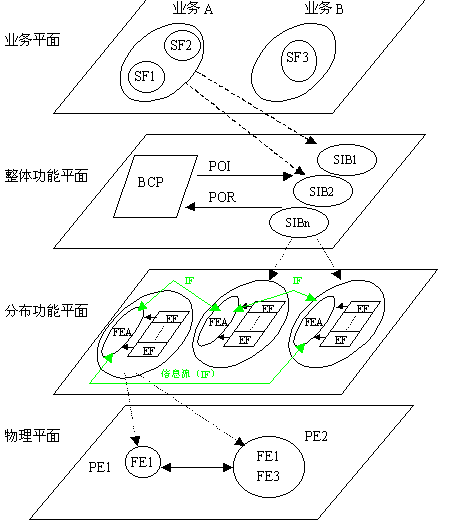

ITU－T定義了分層的智能網概念模型，用來設計和描述智能網的體系結構，它可以使我們對智能網有更好的理解。智能網概念模型如下圖所示：
| 圖中： |
|
|
|
| SF：業務屬性 |
BCP：基本呼叫處理 |
SIB：業務無關構筑塊 |
|
| FE：功能實體 |
FEA：功能實體動作 |
FE：物理實體 |
|
| POI：起始點 |
POR：返回點 |
IF：信息流 |
|
根據不同的抽象層次，智能網概念模型分為四個平面：業務平面、整體功能平面、分布功能平面、物理平面。
業務平面
業務平面從業務使用者的角度來描述智能業務，只說明智能業務所具有的業務屬性，而與業務的具體實現無關。
ITU－T在1992年提出了智能網第一階段（INCS－1）建議，這些建議是在考慮了智能網的以下五個特性的基礎上提出的：
- 網絡資源的有效利用。
- 網絡功能的模塊化。
- 在創建和實現新業務時,標準網絡功能的重用。
- 在不同物理實體上網絡功能的靈活分配。
- 為了通過業務無關接口實現網間通信。
在INCS－1中，業務平面上共定義了25種智能業務和37種業務屬性，分別在后面列出。業務屬性有核心業務屬性和可選業務屬性兩種，每種智能業務至少包含一種核心業務屬性，可選業務屬性根據需要選用，以增強業務的功能。
INCS－1的業務
| |
|
序號
|
縮寫名
|
業務名
|
|
1
|
ABD
|
縮位撥號
|
|
2
|
ACC
|
記帳卡呼叫
|
|
3
|
AAB
|
自動可選計費
|
|
4
|
CD
|
呼叫分配
|
|
5
|
CF
|
呼叫轉移
|
|
6
|
CRD
|
呼叫重選路由分配
|
|
7
|
CCBS
|
遇忙回叫
|
|
8
|
CON
|
會議電話
|
|
9
|
CCC
|
信用卡呼叫
|
|
10
|
DCR
|
目的地呼叫路由尋找
|
|
11
|
FMD
|
跟蹤呼叫
|
|
12
|
FPH
|
被叫集中付費
|
|
13
|
MCI
|
惡意呼叫識別
|
|
|
序號
|
縮寫名
|
業務名
|
|
14
|
MAS
|
大眾呼叫
|
|
15
|
OCS
|
呼叫篩選
|
|
16
|
PRM
|
附加計費
|
|
17
|
SEC
|
保密篩選
|
|
18
|
SCF
|
遇忙／無應答轉移
|
|
19
|
SPL
|
分離計費
|
|
20
|
VOT
|
電話選舉
|
|
21
|
TCS
|
呼入篩選
|
|
22
|
UAN
|
全球接入號碼
|
|
23
|
UPT
|
全球個人通信
|
|
24
|
UDR
|
用戶定義的路由尋找
|
|
25
|
VPN
|
虛擬專用網
|
|
INCS－1定義的業務屬性：
| |
|
序號
|
縮寫名
|
業務屬性
|
|
1
|
ABD
|
縮位撥號
|
|
2
|
ATT
|
話務員
|
|
3
|
AUTC
|
證實
|
|
4
|
AUTZ
|
權限檢查
|
|
5
|
ACB
|
自動回叫
|
|
6
|
CD
|
呼叫分配
|
|
7
|
CF
|
呼叫轉移
|
|
8
|
SCF
|
遇忙／無應答轉移
|
|
9
|
GAP
|
呼叫阻塞
|
|
10
|
CHA
|
呼叫保持通知
|
|
11
|
LIM
|
呼叫限制器
|
|
12
|
LOG
|
登記呼叫記錄
|
|
13
|
QUE
|
呼叫排隊
|
|
14
|
TRA
|
呼叫轉發
|
|
15
|
CW
|
呼叫等待
|
|
16
|
CUG
|
閉合用戶群
|
|
17
|
COC
|
咨詢呼叫
|
|
18
|
CPM
|
用戶特征文件管理
|
|
19
|
CRA
|
用戶規定的錄音通知
|
|
|
序號 |
縮寫名
|
業務屬性
|
|
20
|
CRG
|
用戶規定振鈴音
|
|
21
|
DUP
|
目的用戶提醒
|
|
22
|
FMD
|
跟蹤呼叫
|
|
23
|
MAS
|
大眾呼叫
|
|
24
|
|
跟隨會議
|
|
25
|
MWC
|
多路呼叫
|
|
26
|
OFA
|
網外接入
|
|
27
|
ONC
|
網外呼叫
|
|
28
|
ONE
|
公用一位號碼
|
|
29
|
ODR
|
出局相關路由尋找
|
|
30
|
OCS
|
呼叫篩選
|
|
31
|
OUP
|
呼出用戶提醒
|
|
32
|
PN
|
個人編號
|
|
33
|
PRMC
|
附加計費
|
|
34
|
PNP
|
專用編號計劃
|
|
35
|
REVC
|
反向計費
|
|
36
|
SPLC
|
分離計費
|
|
37
|
TCS
|
呼入篩選
|
|
38
|
TDR
|
時間相關路由尋找
|
|
整體功能平面
整體功能平面（GFP）是面向業務設計者的，也是面向業務生成的平面。整體功能平面定義了一系列的業務無關塊（SIB），并描述了SIB是如何鏈接及如何按一定順序執行（這些描述又叫做整體業務邏輯（GSL）），以實現某種業務。SIB獨立于業務、可重用，不同的GSL可調用同一個SIB，同一個GSL也可多次調用同一個SIB。不同的GSL實現不同的業務。
ITU－T在INCS－1中定義了13種SIB，如下表所示：
| Algorithm 運算 |
Queue 排隊 |
| Charge 計費 |
Verify 驗證 |
| Compare 比較 |
User Interaction 用戶交互 |
| Distribution 分配 |
Translate 翻譯 |
|
Limit限制
|
Status Notification 狀態通知 |
| Log Call Information 呼叫信息記錄 |
Service Data Management 業務數據管理 |
| Screen 篩選 |
|
另外還有一個特殊的SIB是基本呼叫處理（BCP）SIB。在后面的課程會詳細描述每個SIB。
分布功能平面

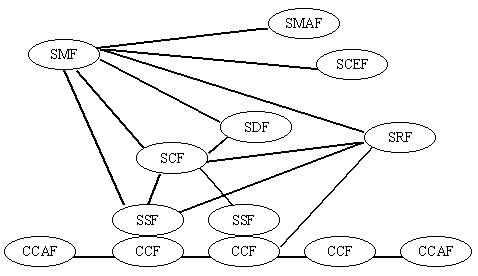

分布功能平面描述了每個SIB的功能是如何完成的。每個SIB包含三種元素：功能實體動作（FEA）、功能實體（FE）、功能實體之間的信息流（IF）。其中每個功能實體包含有若干個功能實體動作。下圖是ITU－T定義的分布功能平面模型：
其中包含的功能實體：
- 呼叫控制功能（CCF）：處理所有呼叫，包括識別智能業務，通常指程控交換機。
- 呼叫控制接入功能（CCAF）：通常是終端呼叫設備，如話機、PABX等。
- 業務交換功能（SSF）：處理CCF和SCF之間的通信，即接收CCF發來的智能業務識別，作相應的處理后轉發給SCF，并且執行SCF返回的命令。
- 業務控制功能（SCF）：這是智能網的核心，在SCF中存有業務邏輯和特殊數據，而且可以通過標準接口和SSF、SRF、SDF通信，在SCF的控制下實現完整的一次智能業務呼叫。
- 專用資源功能（SRF）：向用戶提供網絡的專用資源，如話音提示、話音識別和接收DTMF二次撥號等。
- 業務數據功能（SDF）：是智能網的數據庫，提供用戶和網絡的數據。
- 業務管理功能（SMF）：完成智能網的全部管理功能，包括對業務的管理、網絡的管理和用戶的管理。
- 業務管理接入功能（SMAF）：是與SMF接口的人機界面。
- 業務生成環境功能（SCEF）：完成新的智能業務的生成、驗證和測試功能。
物理平面
物理平面是面向?qū)崿F(xiàn)的，它描述了如何將分布功能平面上的各個功能實體映射到實際的物理實體上，也就是各個功能實體在網絡上的物理產品中實現。在每個物理實體中可以包括一個或多個功能實體，但一個物理實體中不可能有多于一個的同樣的功能實體。
物理平面包含的物理實體有：
- 業務交換點（SSP）：具有呼叫控制功能（SCF），業務交換功能（SSF）。當SSP是一個與用戶相連的交換機時，它還具有呼叫控制代理功能（CCAF），專用資源功能（SRF）也可以包含在SSP內。
- 業務控制點（SCP）：具有業務控制功能（SCF），也可以含有業務數據功能（SDF），作為智能網的核心部件，SCP可以直接或經過信令網接入SDP中的數據，可以通過信令網連接到SSP和IP。
- 業務數據點（SDP）：具有業務數據功能（SDF），可以直接由SCP或SMP接入，或經過信令網接入。
- 智能外設（IP）：具有SRF功能，也可以含有業務交換／呼叫控制功能（SSF／CCF）。IP連接到一個或多個SSP，并與信令網相連和其它實體通信。
- 附件（AD）：功能與SCP相同，但它通過高速接口直接與SSP相連。
- 業務節點（SN）：具有SCF，SDF，CCF／SSF和SRF功能。業務節點可以控制智能網業務，與用戶進行各種信息交互。由于內部的各種功能實體包含在同一物理節點內，所以他們之間的通信可以采用內部協議，SN直接連到一個或多個SSP，采用點到點的信令和傳送連接。
- 業務交換和控制點（SSCP）：具有SCF，SDF和CCF／SSF的功能。
- 業務管理點（SMP）：具有SMF功能，完成業務提供、收集狀態等項操作維護任務，為了管理目的SMP可以和任何其他物理實體相連。
- 業務生成環境點（SCEP）：具有SCEF功能。用于定義、開發和測試一項智能業務，并把它輸入到SMP，再經SMP加載到SCP，因此SCEP直接與SMP連接。
- 業務管理接入點（SMAP）：具有SMAF功能。SMAP直接與SMP相連，也可以包含在SMP中。
下表列出了各物理實體包含的功能實體：
| ╲ FE
PE ╲ |
SCF |
SSF ／CCF |
SDF |
SRF |
SMF |
SCMF |
SMAF |
| SSP |
O |
C |
O |
O |
－ |
－ |
－ |
| SCP |
C |
－ |
O |
－ |
－ |
－ |
－ |
| SDP |
－ |
－ |
C |
－ |
－ |
－ |
－ |
| IP |
－ |
O |
－ |
C |
－ |
－ |
－ |
| AD |
C |
－ |
C |
－ |
－ |
－ |
－ |
| SN |
C |
C |
C |
C |
－ |
－ |
－ |
| SSCP |
C |
C |
C |
O |
－ |
－ |
－ |
| SMP |
－ |
－ |
－ |
－ |
C |
O |
O |
| SCEP |
－ |
－ |
－ |
－ |
－ |
C |
－ |
| SMAP |
－ |
－ |
－ |
－ |
－ |
－ |
C |
表中：C＝核心 O＝任選 －＝不允許
