第三課 標準的進展
目前有多個組織在開發SS7／IP有關的標準，其中主要有：
IETF（因特網工程任務組） Sigtran工作組開發的協議：
ITU－T標準
其它主要標準：
IETF的標準介紹

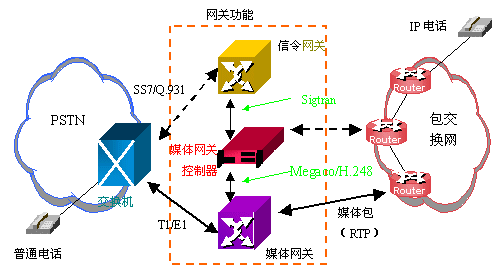

1. IETF劃分的網關結構
網關由媒體網關控制器、媒體網關和信令網關組成，它們的功能如下：
媒體網關控制器（MGC）
呼叫處理控制、業務邏輯控制、路由尋找、話單生成等。
它還對包交換網中的資源實行管理，通過Megaco協議控制媒體網關。
媒體網關（MG）
媒體網關實現媒體流（包括話音、數據、視頻）的轉換，在PSTN／SS7一側，媒體流是在固定的電路上傳送的。而在包交換網一側，媒體流是在對應的虛電路上以數據包的方式傳送。媒體網關實現的是這兩方式的雙向轉換。
信令網關（SG）
信令網關是帶外信令（包括SS7和Q.931）的終結點，實現SS7信令到Sigtran信令的轉換，把經轉換后的Sigtran信令包轉發到MGC。
信令網關內沒有信令仲裁，也就是沒有ISUP和H.323轉換。
信令網關內沒有信令仲裁，也就是沒有ISUP和H.323轉換。
2． Sigtran協議參考模型

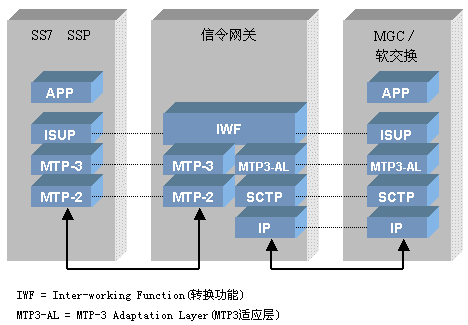

呼叫控制參考模型

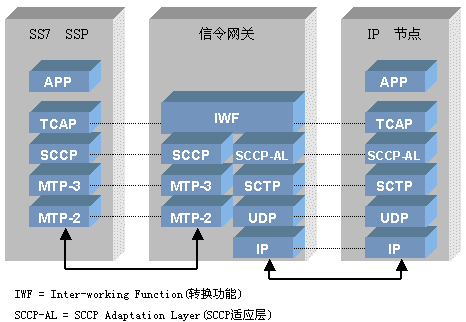

IP訪問SS7節點參考模型
3. SCTP協議(流控制傳輸協議)
SCTP協議的特征：
面向連接
每個連接可以有多個控制流。
每個控制流內數據包按順序發送。
明確支持多地址主機
數據流可以避開有故障的鏈路而使用冗余鏈路。
不支持負載共享。
類似TCP的擁塞控制
專注于一些TCP協議受限的功能
高扇出（建立大量的連接）。
故障的快速檢測。
SCTP現在是IETF建議的標準
插口的API函數正在定義。
SCTP協議的功能
聯接初始化
有四個通道進行握手，以保護主機免受功擊。
聯接拆除――包括正常拆除和異常中斷。
在一個控制流內按順序發送數據
對于各自獨立的數據包，可選擇無順序發送。
數據包的分拆和重組。
把多個大數據塊打包成單個數據包。
用類似于TCP的擁塞控制機制重發數據包。
通過檢驗標記和32位校驗和來驗證數據包的有效性。
4. Sigtran適應層
為數據傳送提供狀態查詢和目錄管理服務。
協議的開發目前正在進行（各層都處于因特網草稿階段），已經比較成熟的層有：
。MTP－2適應層
。MTP－3適應層
。Q.921適應層
。SCCP適應層
所有適應層都支持共同的應用機制：冗余備份和故障規避。
5．MTP3用戶適應層（M3UA）

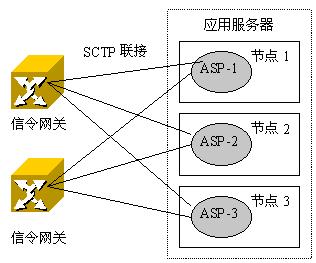

M3UA冗余模型
應用服務器（AS）
一個邏輯實體服務于一個指定的路由鍵。一個應用服務器的例子是：一個虛擬交換單元處理一定范圍PSTN中繼的所有呼叫，這一范圍通過SS7 SIO／DPC／OPC／CIC_range參數指定。另一個例子是：虛擬數據單元，它為某一特定的SS7 DPC／OPC／SCCP_SSN聯合處理所有的HLR事務。
應用服務器包含一系列的一個或多個唯一應用服務器進程（ASP），這些進程中通常會有一個或多個正在處理的流量。AS和路由鍵的比例是1：1。
應用服務器進程（ASP）
ASP是AS的一個進程實例。ASP可以是應用服務器的激活態進程，也可以是備用態進程。網關控制器（MGCs）、IP SCPs或IP HLRs進程（或進程實例）就是ASP的例子。一個ASP包含一個SCTP端點，并可以配置成在一個以上的AS內處理信令流。
MTP3用戶適應層的功能
一個應用服務器處理所有和一個定義的路由鍵有關的信令流，如：
在應用服務器內，向ASP分發消息可以是：
支持的路由鍵類型和冗余備份方法是完全取決于MTP3用戶適應層（M3UA）供應商和應用服務器開發商的。
