融合通訊專欄>>相關產品>>模擬接口與媒體處理產品>>

Dialogic® 集成DI0408LSAR2 PCI板卡
單卡整體解決方案：四個模擬接口＋八個模擬座席＋資源

2005/07/11


特點及優點

高度集成

  • PCI單卡上強大的DSP處理能力可以提供語音，傳真，會議，音頻和交換資源，單獨就足以作一個方案
  • 有四個模擬接口做呼叫控制和音頻檢測，主叫號碼識別，電源失敗轉移，還可以訪問共享語音會議和傳真資源
  • 八個模擬座席接口，做呼叫控制和音頻檢測，F(xiàn)SK信令，還可以訪問共享的語音會議和傳真資源

可擴展性

  • 臺計算機中最多可以插八塊板卡，可以讓4外線8內線配置擴展到32外線64內線

靈活性

  • 所有Dialogic Dialogic板卡都兼容的， 可以為任何應用提供靈活多樣的配置

資源和高級功能

  • 語音放音和錄音 － 提供12個錄放音資源， 可以與外線和座席綁定，也可以獨立，用來做語音消息，自動語音應答和其它應用
  • CSP － 支持4路可路由的CSP資源
  • 會議 － 支持最多三個會議，最大九個同時的會議成員分布在一個或多個會議中
  • 傳真 － 板卡上支持軟傳真收發
  • 主叫號碼 － 所有外線支持接收和發送主叫名字和號碼，使用FSK可以擴展到所有的座席
  • 掛機狀態FSK － 可以在掛機狀態給座席發送FSK數據， 可以支持類似主叫號碼或呼叫等待等

功能

  • 消息等待 － 通過FSK信令，控制座席消息等待標志（message waiting indicator）
  • 等待音樂 － 有一個輸入接口可以用來錄制等待音樂或語音提示

開發標準

  • CTBus接口（H.100） － 可以與其他接口和資源板卡一起擴展系統大小和功能。 支持SCbus模式，與老的Dialogic產品兼容。
  • 座席設備 － 使用價格不高的2500型電話，模擬電話，CLASS功能電話（包括消息等待燈和主叫號碼的支持）
  • GlobalCall － 通過GlobalCall提供統一的呼叫控制訪問，減少開發時間，系統可全球部署

可靠性

  • 非阻塞 － 所有外線內線都由一對一的撥號音，DTMF和交換資源
  • 故障補償 － 如果遇到服務器斷電或者不可用， 板卡可以直接連接前四個內線和外線，還提供基本的服務可用性
  • 電源和鈴流 － 提供單獨的電源，鈴流支持，符合REN標準
  • 服務和支持 － Dialogic支持， 是融合通信平臺方案的領導者



應用

基于服務器的PBX

  • 在windows NT和windows 2000平臺上， 可以集成統和通信交換平臺，包括語音，會議，VOIP，語音識別和傳真等功能。

客戶呼叫中心

  • 內呼外呼的呼叫中心
  • 自動呼叫分配（ACD）

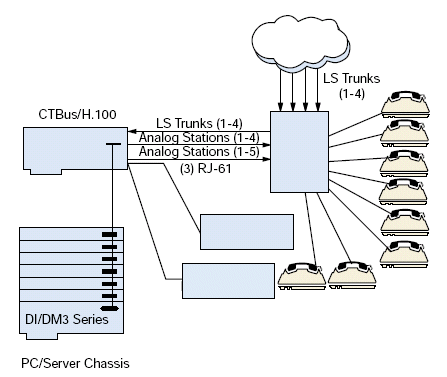

配置圖

　　Dialogic Dialogic 集成產品是融合通信平臺的建筑模塊。 DI0408LSAR2板卡是被設計用在中小型基于服務器的PBX和呼叫中心系統中的，有外線內線豐富的接口資源的板卡。

　　這個PCI全長卡可以自身作為一個方案或者與其它硬件通過CTbus接口互聯。 DI0408LSAR2板卡是第二代板卡，它把過去的母板加子板改進為一個單獨的母板，這可以增加資源的可用性和選項。 它支持許多國際的認證。

　　Dialogic Dialogic DM3的融合資源架構提供獨立，高性能，基于固件的網絡協議和媒體處理資源，可以在兼容的硬件平臺上操作并集成。



技術規范**

　　端口數 　　　　　　12
　　系統最大板卡數 　　8
　　模擬網絡接口 　　　4
　　模擬座席 　　　　　8
　　錄放音資源 　　　　12 個固定資源或者8個可共享具有對話錄音功能的資源
　　會議資源 　　　　　9
　　傳真 　　　　　　　2 (V.17 軟傳真)
　　CLASS　信令　　　　FSK
　　資源共享總線 　　　CT Bus (H.100 兼容)
　　控制處理器 　　　　ARM7 TDMI
　　DSP 　　　　　　　 三個 Motorola* 56311 DSPs @ 150 MHz, 每個最小 150 MIPS
　　總線 　　　　　　　PCI 全長卡

主機接口

　　總線兼容　　 與通用PCI兼容. 兼容PCI規范2.2。
　　總線速度 　　33 MHz .
　　總線模式 　　32位到16位轉換在目標模式
　　共享內存 　　128頁
　　操作系統 　　Windows NT / Windows 2000 / Windows XP

電源需求 (來自PCI插槽)

　　+5 VDC 1.2 A max.
　　+12 VDC 10 mA max.
　　–12 VDC 10 mA max.

外線接口

　　外線類型 模擬（EIA/TIA 464B）
　　環流范圍 20 mA to 120 mA
　　鈴音檢測 40 Vrms 到 130 Vrms; 15.3 Hz 到 68 Hz
　　REN 0.6B
　　電池反向檢測 是
　　回聲返回損失 最小–24 dB
　　連接頭 RJ-61 (四個外線接口)

Station Interface

　　信令類型 環路啟動(Loop start)
　　環流范圍 25 ± 5 mA
　　開放環路電壓 20.5 ± 1 VDC
　　外部電源供應 每個板卡需要一個
　　振鈴頻率 20 Hz
　　振鈴強度 40 Vrms @ 20 Hz 最小到 4 REN
　　2線返回損耗 25 dB
　　最大環路長度 3500 英尺使用 24 AWG
　　連接頭 連個RJ-61

語音輸入接口

　　輸入阻抗 1000 Ohms, AC連接的
　　最大輸入等級 600 mVpp
　　連接頭 1/8英寸電話插孔

傳真功能

　　傳真資源 2
　　傳真兼容 V.17
　　傳真速度 14.4 Kbps
　　自動降速 12kb/s, 9.6kb/s, 7.2kb/s, 4.8kb/s
　　傳送接收數據模式壓縮 MH， MR， MMR， EMC功能都是可選的
　　二進制文件傳輸 支持
　　寬度 A4, A3, B4
　　解析度 標準 (203線／英寸 X 98線／英寸，203線／2.5cm X 98線／2.5cm)
　　很好(203線／英寸 X 196線／英寸，203線／2.5cm X 196線／2.5cm)

會議

　　會議資源 9
　　會議大小 2 到 9 會議方
　　最大會議數 最大 3
　　功能 自動增益,動態創建/刪除, 動態添加／刪除, 回聲消除, 教練/學生模式, DTMF音　　量控制, 音頻監控, 活躍講話方判認.

環境

　　操作溫度 0o C 到 +50o C
　　儲存溫度 –20o C 到 +70o C
　　濕度 8% 到 80% 非凝結

最大操作溫度下散熱條件

　　50° C 每塊卡0.6 CFM
　　40° C 每塊卡0.4 CFM
　　30° C 每塊卡0.3 CFM

安全, EMI 和電信認證

美國 安全: UL 標準 1950 第三版
EMI: U.S. CFR 47(FCC) 第15部分, 子部分 B, Class A 設備
電信: FCC 第68部分
加拿大 安全: CSA Std C22.2 No. 950 1995
EMI: CSA Std C108.8 Class A limits
電信: CS-03
歐洲 安全: EN60950 (1992) Second edition with Amdts No. 1-4, 11
EMI: EN 55 022, CISPR 22 – Class B Limits, EN55024 (immunity)
澳大利亞 安全: Austel TS-001, AS 3260 with amendments 1, 2, 3, 4
EMI: AS 3548
電信: TS-004
國際 安全: IEC60950 (1991) 3rd edition with Amdts. 1-4
EMI: CISPR 22 - Class A limits, CISPR 24 (immunity)
日本 EMI: VCCI Class A
認證 Dialogic電信產品認證信息在 　　　　　　http://www.dialogic.com

MSI 電源模塊

　　MSI 電源模塊產生-24到-70伏特電壓來驅動集成座席接口卡. 每個板卡需要一個電源模塊. 電源模塊連接到一個預先做好的在板卡上的電源電纜. 通過DI0408LSAR2 上接口連接到板卡的電源模塊 (市場名稱： MSISCGBLPWRMOD)

連接頭
　　輸入連接頭 　　標準北美 AC 輸入
　　輸出連接頭 　　6針母DIN
　　內部電路 　　　用戶不可換

電源需求
　　輸入電壓 90 到 265 VAC, 47 到 63 Hz
　　輸出電壓 –24 VDC: 1.0 A
　　–70 VDC: 300 mA
　　輸出波紋 100 mV (峰值到峰值)
　　校正百分比 ± 2.5% 在–24 V
　　± 7.5% 在 –70 V
　　操作溫度 0o C to +50o C
　　大小 6.5 英寸長, 3.75 英寸寬, 2.17 英寸高
　　保證 http://www.dialogic.com

安全認證
　　UL: 1950 3rd edition File No: E148586
　　TUV: EN60950 File No: B970624072005
　　CE: CUL (CSA 950) File No: E160908
　　DENAN: PS-E MEL 080801-NC 4339

電環接口適配器和電纜

　　DI0408外接設備包括三個RJ－61的電纜，一個RJ－11的接線盒。RJ61電纜通過板卡連接把外線和內線連接到RJ－11接線盒。 RJ-11接線盒把RJ-61分離開為模塊化的RJ-11的接口，有4個外線和8個單獨的模擬座席接口。

　　RJ-61的三頭線包含三個RJ-61電纜和每頭四相RJ-11分離器。這可以區分外線和座席。

附件 市場名稱 描述
DI0408接線盒 DI0408BOBKI 12個RJ-11接口，包含3個RJ-61電源

RJ-61三頭線

DI0408BOBKIT

RJ-61電纜，RJ-11分離器（4頭）


系統硬件需求

  • 帶有Dialogic Pentium處理器的PC 或服務器, 有全長的PCIU插槽, 兼容32位, 33 MHz, 和5 V/3.3 V 信令.
  • Windows NT 和 Windows 2000 操作系統所需的額外系統硬件支持
  • 應用程序所需的額外系統硬件.

如需更多信息, 請訪問 http://www.Dialogic.com
