新華人壽保險公司VoIP組網方案

2002/07/10

一：南京雙電公司語音網關介紹

。。南京雙電科技發展有限公司是由具有豐富管理經驗的專業技術人員管理, 集合了一批高學歷、有堅實專業基礎知識的科技人才，致力于網絡通信技術、無線通信技術、機電儀一體化技術和專用集成電路芯片設計技術的產品開發和銷售的高科技公司。公司堅持以自主開發為主，在軟件、硬件、專用芯片等技術開發方面，已建立和擁有一批自主知識產權的關鍵技術和產品。

。。EEGW、EEGK系列的產品是公司自主設計、研制的IP網絡電話系統設備，基于因特網（Internet）或企業網（Intranet），方便與公共電話交換網（PSTN）或小交換機（PBX）相連組成通信網絡，在IP（Internet Protocol）網上通過TCP/IP協議來實現話音、傳真的實時傳輸， 即Voice over IP（簡稱VoIP）。這樣得以充分發揮企業現有的數據網的作用。

。。語音網關一般設置于PSTN 和IP網絡之間，或直接接普通電話單機，它對來自PSTN的時分話音或傳真信息進行分組和壓縮，并將分組轉化為IP數據包傳送到IP網絡， 再通過路由器到達目的地及逆處理過程； 網絡電話終端則直接掛在IP網絡上即可處理話音業務。

。。我們的VoIP產品是解決分布地域廣泛的集團或個人通信的新一代電話系統，其主要特點是：通用辦公設備，安裝簡便，與國內同類產品相比性價比最優，通信容量可級聯擴展，完全針對中國市場設計（適合不同類型的用戶），設備裁減自如。我們對該系統產品擁有完全的自主知識產權，為系統的升級及技術的后續發展打下良好基礎，并且可以針對用戶的特殊需要進行改造。

。。EEGW 82XX（FXS接口）網關設備，它真正意義上解決了最后一公里數字化的問題，話音編碼采用多種國際通用壓縮技術，提供清晰流暢的語音品質。它采用當今最先進的VoIP技術， 是最新一代網絡通訊產品。它不再需要計算機的支持而獨立動作。EEGW 8202 和EEGW 8204網關采用國際通用標準ITU-T H.323協議棧，符合中國信息產業部《YD/T 1046-2000 IP電話網關設備互通技術規范》標準，可以和國內、國際主流VoIP廠商產品互連互通。網關利用現有的數據網絡資源實現語音通信，提供2-4條線路，可以連接電話機或企業交換機。其網關組網簡單，利用它可以采用IP-PBX方案替代傳統的電路交換系統，減少兩個異質網絡IP網絡與電話網絡的重復基礎建設投資。

。。EEGW 85XX（FXO接口）網關設備，它使得電路交換網絡PSTN和包交換網絡IP之間可以進行交互式操作。采用國際通用標準ITU-T H.323V2協議棧，符合中國信產部《YD/T 1046-2000 IP電話網關設備互通技術規范》標準，可以和國內、國際主流VoIP廠商產品互連互通。EEGW 85XX網關利用現有的IP網絡資源實現語音通信，它提供4-6條線路可以連接PSTN網或企業交換機。它由于只需支付上網費而大幅度減少話費支出，這是實現企業總公司與分公司間、SOHO族異地間通訊的最經濟方案，網關組網簡單，利用它可以很方便地將原有的電路交換系統企業交換機或集團電話，無縫接入IP網絡，實現擴大通信容量、節省辦公開支。

二：VOIP組網方案

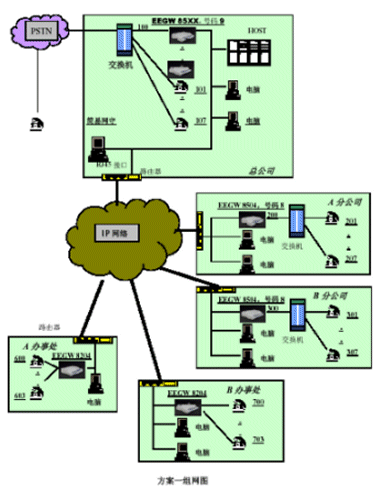

方案一組網圖

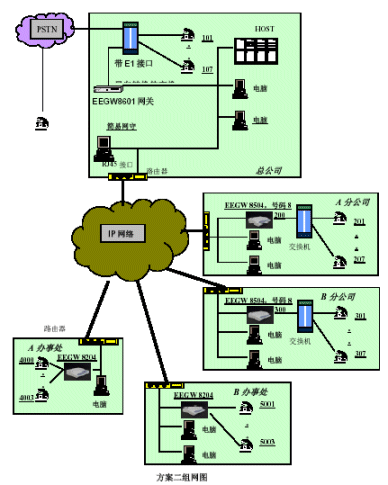

方案二組網圖

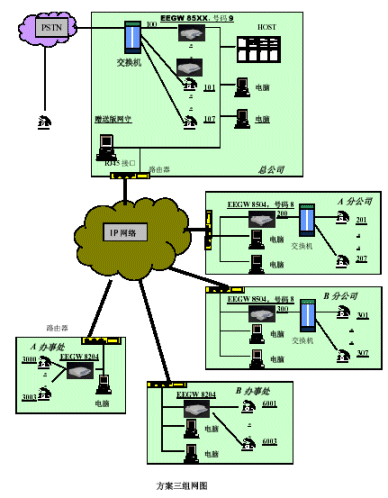

方案三組網圖

三：組網方案說明：

。。該方案主要由EEGW8601E1網關、EEGW8204FXS網關、EEGW8504FXO網關組成，網關通過路由器連入企業的局域網，與其他在該局域網的網關建立通話。局域網中的電話可通過FXO或E1網關與PSTN市話相連接。網關通過RJ45線直接連接與局域網絡中。

。。公司已有域網絡不需要較大的改動，每個部門的小局域網通過RJ45線連接入路由器，由路由器接入聯通提供的專用線路。部門與部門之間通過此專用線路互連，每個部門的路由器可作防火墻的使用。

方案一：
。。本方案有主要配置：總公司配備3臺EEGW8504FXO網關、四個分公司分別配備1臺EEGW8504FXO網關，四個辦事處分別配備1臺EEGW8204FXO網關。在總公司出可以安裝EEGK8001簡易網閘。

。。總公司的網關分別接入總公司的交換機的內線上，可以將這12根內線的號碼定義為一組，例如：100。EEGW8504FXO網關的號碼可以分別設置為0，1，2。

。。分公司的網關分別接入分公司的交換機的內線上，可以將這4根內線的號碼定義為一組，例如：200，300。EEGW8504FXO網關的號碼可以分別設置為3，4，5，6。

。。辦事處的網關可以直接接入局域網，每個EEGW8204FXS網關可以接4路電話，可以安排其號碼分別為：600、601、602、603等等。

。。總公司的的服務器上可以裝有EEGK8001簡易網閘，可以對公司內部的VoIP網關進行管理，包括電話號碼的管理、通話權限的管理、密碼機制以及保密等等。

撥號方式：

該系統內部之間互相撥打有幾種方式：

1． 辦事處之間：可以直接撥打?qū)Ψ絀P電話的號碼。如辦事處1的IP電話600撥打辦事處2的IP電話700，可以直接撥700，便可接通該電話。

2． 辦事處到總公司：辦事處的IP電話可以先撥打總公司的EEGW8504FXO網關上，并通過該網關撥通交換機分機。如辦事處1的IP電話600撥打總公司101分機，可以先撥打0#，接通后在撥號音的提示下，撥打該分機號碼299便可以接通該電話。也可以通過預先設定為一次撥號方式，直接撥打0101，便可以接通該電話。

3． 辦事處到分公司：與撥號方式2相類似，先撥打該分公司交換機上EEGW 8566 FXO網關的號碼，通過該網關撥通交換機分機。辦事處1的IP電話600撥打分公司1的201分機，可以先撥打4#，接通后在撥號音的提示下，撥打該分機號碼201便可以接通該電話。也可以通過預先設定為一次撥號方式，直接撥打4201，便可以接通該電話。

4． 分公司到分公司：分公司的交換機分機先撥打本公司EEGW 8566FXO網關的分機號碼在語音提示下?lián)艽驅Ψ焦�司的EEGW 8566 FXO網關號碼，并通過該網關撥打交換機分機號碼。如分公司2分機301撥打分公司1分機201，可以先撥打300，在語音提示下?lián)艽?#，在撥號音的提示下?lián)艽?01，便可接通該電話。也可以通過預先設定為一次撥號方式，先撥打300，在語音提示下?lián)艽?201，便可接通該電話。

5． 分公司到辦事處：分公司的交換機分機先撥打本公司EEGW 8566FXO網關的分機號碼在語音提示下?lián)艽驅Ψ絀P電話的電話號碼。如分公司2分機301撥打辦事處1的IP分機600，可以先撥打300，在語音提示下?lián)艽?00，便可以接通該電話。

6． 分公司到總公司：分公司的交換機分機先撥打本公司EEGW 8566FXO網關的分機號碼在語音提示下?lián)艽虻娇偣�司EEGW 8566FXO網關上，并通過EEGW 8566FXO網關撥通交換機分機。如分公司2分機301撥打總公司分機101，可以先撥打300，在語音提示下?lián)艽?#，在撥號音的提示下?lián)艽?01，便可接通該電話。也可以通過預先設定為一次撥號方式，先撥打300，在語音提示下?lián)艽?101，便可接通該電話。

7． 總公司到分公司：總公司的交換機分機先撥打本公司EEGW 8566FXO網關內線號碼，在撥號音提示下?lián)艽驅Ψ浇粨Q機上的EEGW 8566FXO網關號碼，并通過該網關撥打交換機分機號碼。如總公司分機101撥打分公司1分機201，可以先撥打100，在語音提示下?lián)艽?#，在撥號音的提示下?lián)艽?01，便可接通該電話。也可以通過預先設定為一次撥號方式，先撥打100，在語音提示下?lián)艽?201，便可接通該電話。

8． 總公司打辦事處：總公司的交換機分機先撥打本公司EEGW 8566FXO網關的內線號碼，在撥號音提示下?lián)艽驅Ψ絀P電話的號碼。如總公司分機101撥打辦事處1分機600，可以先撥打100，在語音提示下?lián)艽?00，便可接通該電話。

總公司，分公司的交換機分機的原先使用方法不變。

方案二：

。。本方案有主要配置：總公司配備1臺EEGW8601E1網關、四個分公司分別配備1臺EEGW8504FXO網關，四個辦事處分別配備1臺EEGW8204FXO網關。在總公司出可以安裝EEGK8001簡易網閘。

。。總公司的網關接入總公司的交換機E1局向口上，可以定義其局向?yàn)?。網關的號碼這可以設置為0。

。。分公司的網關分別接入分公司的交換機的內線上，可以將這4根內線的號碼定義為一組，例如：200，300。EEGW8504FXO網關的號碼可以分別設置為4,5,6,7。

。。辦事處的網關可以直接接入局域網，每個EEGW8204FXS網關可以接4路電話，可以安排其號碼分別為：600、601、602、603等等。

總公司的的服務器上可以裝有EEGK8001簡易網閘，可以對公司內部的VoIP網關進行管理，包括電話號碼的管理、通話權限的管理、密碼機制以及保密等等。

撥號方式：

該系統內部之間互相撥打有幾種方式：

1．辦事處之間：可以直接撥打?qū)Ψ絀P電話的號碼。如辦事處1的IP電話600撥打辦事處2
的IP電話700，可以直接撥700，便可接通該電話。

2． 事處到總公司：辦事處的IP電話可以先撥打總公司的EEGW8601E1網關上，并通過該網關撥通交換機分機。如辦事處1的IP電話600撥打總公司101分機，可以先撥打0#，接通后在撥號音的提示下，撥打該分機號碼101便可以接通該電話。

3． 辦事處到分公司：與撥號方式2相類似，先撥打該分公司交換機上EEGW 8566 FXO網關的號碼，通過該網關撥通交換機分機。辦事處1的IP電話600撥打分公司1的201分機，可以先撥打4#，接通后在撥號音的提示下，撥打該分機號碼201便可以接通該電話。也可以通過預先設定為一次撥號方式，直接撥打4201，便可以接通該電話。

4． 分公司到分公司：分公司的交換機分機先撥打本公司EEGW 8566FXO網關的分機號碼在語音提示下?lián)艽驅Ψ焦�司的EEGW 8566 FXO網關號碼，并通過該網關撥打交換機分機號碼。如分公司2分機301撥打分公司1分機201，可以先撥打300，在語音提示下?lián)艽?#，在撥號音的提示下?lián)艽?01，便可接通該電話。也可以通過預先設定為一次撥號方式，先撥打300，在語音提示下?lián)艽?201，便可接通該電話。

5． 分公司到辦事處：分公司的交換機分機先撥打本公司EEGW 8566FXO網關的分機號碼在語音提示下?lián)艽驅Ψ絀P電話的電話號碼。如分公司2分機301撥打辦事處1的IP分機600，可以先撥打300，在語音提示下?lián)艽?00，便可以接通該電話。

6． 分公司到總公司：分公司的交換機分機先撥打本公司EEGW 8566FXO網關的分機號碼在語音提示下?lián)艽虻娇偣�司EEGK8601E1網關上，并通過EEGK8601E1網關撥通交換機分機。如分公司2分機301撥打總公司分機101，可以先撥打300，在語音提示下?lián)艽?#，在撥號音的提示下?lián)艽?01，便可接通該電話。也可以通過預先設定為一次撥號方式，先撥打300，在語音提示下?lián)艽?101，便可接通該電話。

7． 總公司到分公司：總公司的交換機分機先撥打本公司EEGK8601網關內線號碼，在撥號音提示下?lián)艽驅Ψ浇粨Q機上的EEGW 8566FXO網關號碼，并通過該網關撥打交換機分機號碼。如總公司分機101撥打分公司1分機201，可以先撥打0，在語音提示下?lián)艽?#，在撥號音的提示下?lián)艽?01，便可接通該電話。也可以通過預先設定為一次撥號方式，先撥打100，在語音提示下?lián)艽?201，便可接通該電話。

8． 總公司打辦事處：總公司的交換機分機先撥打本公司EEGK8601E1網關的內線號碼，在撥號音提示下?lián)艽驅Ψ絀P電話的號碼。如總公司分機101撥打辦事處1分機600，可以先撥打100，在語音提示下?lián)艽?00，便可接通該電話。

總公司，分公司的交換機分機的原先使用方法不變。

方案三：
。。本方案與方案一相類似。只是所用的是贈送版網閘，其余連接以及撥號方式均與方案一相類似。

。。贈送版網閘的是據有一般功能的網閘，但是其可接入的用戶量被給與了一定的數量。即：安裝時使用了27臺網關，這個數目就會加以限制，如果增加網關數量，這需要重新購買。

南京雙電科技公司供稿 CTI論壇編輯
