銳取助力天壇醫院數字一體化手術室建設
2011/09/20
一、項目概述
首都醫科大學附屬北京天壇醫院始建于 1956年8月23日，座落在世界著名的天壇公園西南側，是一所以神經科為重點的三級甲等大型綜合醫院。1997年由中國醫學科學院與北京市衛生局共建成為中國醫學科學院北京天壇醫院和中國醫學科學院神經科學研究所。北京天壇醫院和北京市神經外科研究所是世界三大神經外科研究中心之一、亞洲最大的神經外科臨床、科研、教學基地和WHO在中國的神經科學培訓合作中心。
數字一體化化手術室是臨床醫工程的重大成果，它融合計算機網絡技術、圖形信號處理技術、空氣潔凈技術、機電設備自動控制技術于一體，將與手術過程有關的各種系統有機地結合進行統籌設計，為整個手術提供更加準確性、更加安全性的工作環境，能夠實時獲得大量與患者相關的重要信息, 能夠實時觀察和控制設備的運行，從而使手術室便于操作, 提高工作效率。天壇醫院共有24間手術室，其中有10間要建設成為數字一體化手術室，由此搭建數字一體化手術室信息化平臺，并廣泛用于手術示教。
二、用戶需求
10間數字一體化手術室建設中，要建設數字一體化手術室、總控室、分控室。要求所有音視頻應基于網絡傳輸，降低施工和維護難度，符合技術發展趨勢。
具體要求如下：
A、手術間墻壁上安裝高清電視，配置觸摸控制屏，實現各種信號（術中全景、儀器視頻信號、HIS、PACS等）的切換，并可在高清電視上展現；
B、用于對手術間內各路可視信號采集的設備、信號切換的設備、集中控制的設備存放于專用機柜內，所有信號通過網絡進行信號傳輸；
C、手術室內醫師可通過語音交互終端實現與控制室及分控室內人員雙向語音交互；
D、配置調閱東軟PACS、HIS信息的主機，可實現對相關病人信息的調閱并可切換在電視上顯示；
E、建立高清數字化總控室及分控室，實現對手術間的切換觀看并可隨時調閱本地可視化信號于控制室的高清電視上觀看，與數字一體化手術室的雙向語音等。
F、建立權限管理體系，確保病人的隱私和醫生的學術隱私，要求凡是請求視頻示教的科室或個人要經過服務器的申請和審批。
G、建立視頻存儲服務器，在直播觀看手術室內可視信號的同時可同步記錄數字一體化手術室的各種信號內容，并可根據后期學習的需要對錄制的文件進行編輯（分割、剪切、合并、轉碼等），系統管理者有權對其進行網絡發布方便教學，對于發布的視頻文件可以由授權觀看的用戶進行點播；
H、在總控制式及分控式以外的示教觀摩點也可進行直播接收，并對個別領導辦公室接入點需可通過系統專屬的硬件方式解碼設備實現接收。
三、解決方案
手術室配置有全景攝像機，術野攝像機，腦室鏡/內鏡，HIS/PACS，導航儀，顯微鏡等6路視頻信號，該6路信號進入示教系統轉播的同時也進入手術室內的顯示系統，顯示系統通過配置中控系統隨時可以調用各場景的圖像信息。

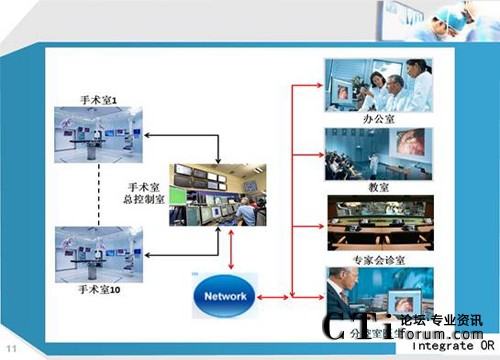

總控中心在整個系統中起到集中管理各手術室視頻信號作用，總控中心能實時的查閱調閱各手術的手術過程，同時在總控中心配置的各個子系統配合示教設備完成手術示教；手術布置的信號采集設備通過網絡發送到該中心的服務器，服務器完成這些的整合和錄制，以及直播，總控中心布置的操作計算機接收手術示教直播信息，同時通過矩陣切換到60寸LED液晶電視顯示視頻信息，實時監控觀看各手術室手術。
采用基于網絡傳輸?shù)脑O備把視頻信息實時的傳輸?shù)娇偪厥液头挚刂行��？刂剖壹胺挚厥覂热藛T可通過語音交互終端實現與手術室內醫師雙向語音交互。
分控中心主要是為專家提供一個指導手術進程的一個場所，該中心通過計算機實時接收手術示教圖像信息接收的視頻系統可以直接投射到LED大屏幕顯示器顯示。通過語音交互終端實現與手術室醫生的對話交流，起到專家遠程指導作用。
