Concerto外撥平臺的冗余備份技術
李威揚
2004/07/08
概述
Concerto EnsemblePro外撥系統，作為全球知名外撥解決方案，在系統設計過程中為了保障系統的高可用性和避免單點故障，充分考慮了冗余技術的應用，用以提高系統的容錯能力和工作效率。Concerto EnsemblePro 提供了多種冗余功能，可選的冗余配置包括：
- 冗余 Center Cord Server，實現高可用性
- 備份 Database Servers，保證可用性，避免數據丟失
- 冗余和負載共享 M3 Servers，保證可用性和可擴展性
- 冗余和負載共享 OSMS Servers，保證可用性和可擴展性
- 冗余和負載共享 Media Servers，保證可用性和可擴展性
- 冗余和負載共享 DCP Gateways，保證可用性和可擴展性

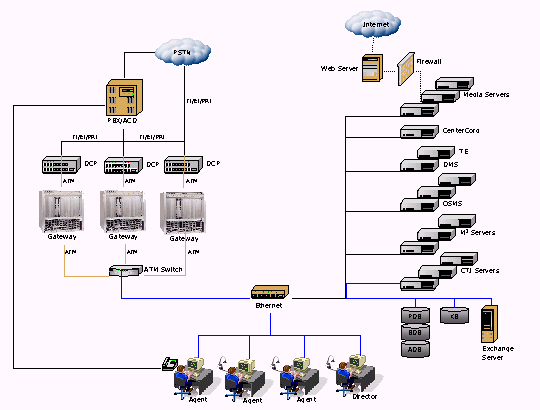

系統的中央設備包括DCP-Gateway Combo、ATM Switch、EnsemblePro服務器群以及外圍服務器群:
DCP-Gateway Combo
多DCP-Gateway Combo實現負載均衡和冗余備份。其中DCP通過E1/T1與PSTN連接，DCP為外撥電話結果的偵測提供強有力的支持，包括真人應答電話、設備應答電話、忙音信號、SIT Tone、手機語音信箱、應答但無語音偵測、Fax/Modem音的偵測、記錄儀和定制應答設備等。
Gateway安裝有語音資源卡、會議電話卡、VoIP卡、ATM卡等相關硬件，實現呼叫中心語音功能，主要包括語音交換、語音資源分配、會議電話、電話轉接、錄音、監聽、語音信箱、IVR語音播報、音樂播放、語音編解碼等功能。
DCP與Gateway協同工作，共同實現呼叫中心語音功能，其間通過ATM的鏈路實現高速、穩定的語音通道互傳，另外一條以態網鏈路實現了Gateway對DCP的控制。
ATM Switch
通過ATM Switch， 可實現多對互為冗余備份DCP-Gateway Combo間的語音連接。這樣，不同的DCP-Gateway Combo可以在EnsemblePro一套系統的控制之下實現語音互轉、互為備份。
EnsemblePro服務器群
EnsemblePro服務器群安裝了EnsemblePro各服務器組件，包括Primary Database、Backup Database、Archive Database、DMS、Center Cord、OSMS、M3、Media Server、Load Balancer、Chat Server、ESwitch和Knowledge Base等。這些組件可以進行靈活部署，主要的服務器組件均提供了冗余熱備份的機制，保證系統的穩定運行。其中：
- Primary Database : 存儲系統所有的配置數據和歷史數據
- Backup Database : 與Primary Database互為熱備份，存儲系統所有的配置數據和歷史數據
- Archive Database : 是Primary Database的備份數據庫，存儲配置數據和歷史數據，并可生成歷史報表
- DMS : 實現系統數據庫的管理、數據的記錄、備份和恢復等；完成系統各個組件間的信息傳遞
- Center Cord : 實時對客戶請求進行路由和分配
- OSMS : 為Center Cord實時提供系統數據，以完成路由請求和實時監控
- M3 : 存儲和管理多媒體的路由腳本，包括IVR、Email、Web Chat和Fax等
- Media Server : 與 Chat Server和ESwitch協同處理來自于Internet的請求
- Chat Server : 與Web Server進行通信，完成Chat 服務請求和網頁協同請求
- ESwitch : 與Email Server進行通信，完成Email 的接收和發送
- Knowledge Base : 存儲用戶常見問題等，為座席員提供知識庫，協助座席員更有效地回復客戶問題
- 外圍服務器群
外圍服務器群包括Email Server(IMAP4和POP3)和Web Server，分別與EnsemblePro的相關組件協作處理來自客戶的Email、Web
Chat請求和Web網頁協同請求。
各個組件的冗余特性
Database 冗余
EnsemblePro數據庫冗余是熱故障切換功能。如果當前的數據庫連接中斷，該功能將選擇另一個可用的數據庫作為當前活動的數據庫。注意：數據庫冗余實現了故障保護和備份功能。系統啟動時，其中一個數據庫在TE中注冊為活動數據庫，另一個數據庫注冊為備份數據庫。全部系統交易均先發送到活動數據庫中，同時，在備份數據庫中保存一條備份數據。如果活動數據庫變?yōu)椴豢捎�，第一備份�?shù)據庫將取代之成為活動數據庫。DMS將繼續將聯絡數據發送到可用的數據庫中。
Center Cord 冗余
EnsemblePro Center Cord既可以單機方式獨立運行，也可以冗余方式運行。當主Center Cord不可用時，冗余方式的Center Cord提供了系統故障保護功能。在此情況下，備份Center Cord自動變?yōu)榭捎�，保證系統繼續運行。Center Cord 冗余功能提供了系統熱備份能力。冗余功能的優點在于它可以保障系統提供不間斷運行能力。
Center Cord的冗余需要兩個Center Cords均正常運行，并給予了相應的許可。Center Cord冗余主要通過DMS的DOCC組件實現。
OSMS 冗余
實現OSMS的冗余，另一個OSMS Server的instance必須運行于另一臺設備上。兩個OSMS Servers均接收實時數據。OSMS冗余功能實現了負載均衡與故障保護。如果其中一個Server出現問題，所有的客戶端將切換到活動的OSMS Server上，以保證系統無損失。OSMS冗余是在服務器端實現的，而故障后自動切換是在客戶端實現的。
M3 Server 冗余
多個M3 Servers可用來進行負載均衡和故障保護。為了實現負載均衡和故障保護，必須將一個以上的M3 Servers分配給某一服務。
注意: 一旦經過配置和分配給某個服務，所有的 M3 Servers 將可用。由Center Cord 和 DMS 來配合管理負載均衡，根據分配邏輯選擇下一個合適的M3 Server處理來自客戶的聯絡。如果某Server上的腳本無法執行，并且多個Server分配給該服務，則系統將不再把下一通聯絡交給出現問題的Server進行處理。
Media Server 冗余
Media Server完成兩個主要功能：(a) 與客戶Web Server集成，實現Chat聊天交互 (b) 與客戶Email系統集成，實現Email電子郵件交互。對于Email，Media Server可與客戶已有的IMAP4兼容的Email Server進行集成，如Microsoft Exchange。Media Server中可以 通過ESwitch組件來處理Email，通過Chat Server組件來處理Chat 交互。
ESwitch 冗余
ESwitch是EnsemblePro Server的組件，是用于處理Email聯絡的網關。它支持EnsemblePro系統實現Email功能。多個ESwitch Servers可用來滿足負載均衡和故障保護的需求。Email服務是在Director應用中產生并配置的。為了實現負載均衡和故障保護，需要為Email服務分配多個ESwitch Server。
Chat Server 冗余
Chat Server是用于進行聊天聯絡的EnsemblePro服務器組件。多個Chat Servers可用來進行負載均衡和故障保護。Chat服務是在Director中產生和配置的。為了實現負載均衡和故障保護，必須將一個以上的Chat Server分配給Chat服務。
DCP Gateway冗余
EnsemblePro DCP Gateway使用N+1冗余架構。N+1 冗余是指將中繼線、 用戶接口和DTMF 接收器等資源分散配置到各個DCP Gateway中。通過這種將資源均分到各個設備的方法，保證任何一個DCP Gateway的故障均不會造成全部資源損失。對于EnsemblePro，一臺DCP Gateway相當于一個大規模電話交換機的一個機架。通過增加DCP Gateway，可以保證系統擴展到更大的容量，以滿足分配更多資源的要求(如E1/T1卡板、模擬用戶卡板和DSP資源卡板等)。其結果是，任何一個DCP Gateway故障均不會引起系統整體電話資源的不可用。最終結果是，假設兩臺服務器不會同時出現故障，則以1/N的成本保證冗余。
為了使EnsemblePro DCP Gateway抵御故障，可以：
- 將撥入和撥出的中繼線資源分散到多個DCP Gateway中
- 將座席員語音、班長語音和轉接線路資源分配到各個DCP Gateway中
- 在各DCP Gateway中均配置更多的T1/E1/PRIs 和 DSP 資源
其它系統冗余特性
EnsemblePro 還提供了其它的冗余特性，如:
- 對錄音(如問候語、系統留言和VOX文件)的主/備存儲目標和歸檔目標
- 日志文件的主/備存儲目標
總結
Concerto EnsemblePro 的關鍵組件均提供了強大的冗余備份功能，這些功能已在Concerto全球1800多個客戶中得到了廣泛的應用，特別是對于那些超過200座席以上的外撥呼叫中心，冗余備份技術已成為其外撥方案中不可缺少的重要組成，實踐證明，Concerto EnsemblePro外撥冗余技術，成功實現了系統的容錯能力、抗故障能力，大大提高了系統的穩定性、安全性、可用性和可擴展性，是Concerto外撥解決方案能夠傲居行業之首并被廣大客戶認可的原因之一。
Concerto公司供稿 CTI論壇編輯
