華為R3680路由器承載數據、視頻和語音

2002/06/24

　　R3680路由器不僅提供FXS接口直接連接普通電話機/傳真機，還可以通過FXO、E&M和E1中繼接口連接PBX交換機。另外，R3680路由器還可以支持IP實時傳真，提供語音和數據信息同時傳輸、一次撥號/二次撥號等業務。

　　隨著技術的發展，話音信號通過數據網絡傳輸已經成為發展的趨勢。電話網絡和數據網絡的合并將大大降低通信網絡的運營成本，簡化網絡的管理，對于用戶來說，最大的好處就是節省了費用。另外，光通信技術的發展為綜合傳送各種業務信息提供了必要的帶寬和傳輸質量。在未來的網絡建設中、數據網絡、電話網絡、視頻網絡將逐漸融合在一起，即融合在數據網絡內。

　　解決方案

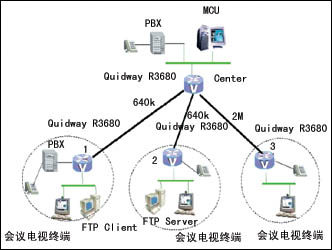

　　在此解決方案中采用了4臺Quidway R3680路由器組成了一個廣域網，并在這個廣域網之上承載了數據、視頻和語音三種業務。網絡結構采用企業網絡中常見的星型拓?fù)浣Y(jié)構。從圖中可以看出，網絡為一個二層網絡。中心（Center）的Quidway R3680和下面三個節點（分別命名為1、2、3）的Quidway R3680通過E1線路進行互連，其中中心和節點1之間的互連線路為640kbps，中心和節點2以及節點3之間的線路帶寬則為2M。

　　在IP電話的組網上，采用在各節點路由器中插入VoIP模塊的方式將語音的傳遞疊加在IP網上。中心和節點1處配置有PBX，可以通過R3680提供的模擬中繼接口與PBX相連，對與PBX相連的普通電話提供IP電話功能，節點2和節點3沒有PBX，可以直接通過VoIP模塊與普通電話直接相連。在各個節點路由器上做相應的配置后，即可實現VoIP的互通。一路IP電話的帶寬為12kbps。

　　對于視頻的互通，則采用專用的視頻網關，在中心處配置一臺MCU作為整個網絡視頻系統的管理者，1、2、3節點則配置具有視頻網關功能的視頻終端。在網上召開視頻會議時，各會場的加入和畫面的調度都由位于中心的MCU進行控制。通過視頻網關壓縮的圖像的帶寬為512kbps。

　　從拓?fù)鋱D中可以看出，節點1和節點2之間既有IP電話的互通，又有視頻的傳遞及數據的傳輸，而這些業務的開展要通過中心進行轉發，而它們之間的線路帶寬只有640kbps，節點2和中心之間的線路也是640kbps，所以當網上開展三網合一的業務時需要在這幾點之間使用QoS來保證業務的順暢。也就是說當節點1和節點2之間通過640kbps線路傳輸三種業務時，由于三種業務的同傳可能會在路由器的接口上和線路上造成擁塞，需要做QoS的接口是節點2路由器的E1接口，中心路由器的1口和2口；而節點3和中心之間的線路是2M，視頻的傳輸也只有一路，所以這兩個節點之間網絡的帶寬資源較為充足，可以不使用QoS策略也可以保證各業務的順暢。

　　較高的接入密度

　　R3680路由器可以作為大中型網絡的匯聚層設備，連接核心層和接入層，實現網絡分級互連。R3680路由器支持多達112個模擬撥號用戶或者28個ISDN BRI撥號用戶，可以提供高密度的遠程辦公解決方案。R3680路由器還可以接入多達28個2M同步串口，同步串口可以連接DDN、幀中繼、X.25等網絡，它既適合在中小型企業網中擔當核心路由器，也可以在大型網絡中擔當匯聚層路由器。

　　另外，R3680路由器的接口采用模塊化設計，支持9種接口模塊。R3680路由器還支持豐富的中低速業務接口，包括同/異步串口、E1、CE1、ISDN BRI、ISDN PRI、FE、語音、Modem接口等，可以滿足各種組網需求。而且R3680路由器的接口模塊和插槽的位置無關，并可通過增加或替換接扣口模塊適應擴容需求和用戶業務的發展，保護用戶的原有投資。

Quidway R3680路由器廣域網解決方案

　　R3680路由器可以為用戶提供完善的撥號解決方案，支持標準DDR與靈活DDR兩種撥號方式，能滿足用戶對各種網絡拓?fù)涞男枨螅�還支持PPP等鏈路層協議、IP和IPX等網絡層協議，并提供了在撥號接口上運行多種動態路由協議的能力。其中，靈活DDR的功能更加完善，可以實現多個撥號用戶通過Dialer Pool共享物理接口并完成不同的呼叫功能。

　　VoIP語音應用

　　R3680路由器可以作為連接PSTN和Internet網絡之間的網關設備，完成語音信號和IP報文之間的轉換，提供PC與電話之間靈活的通信。針對不同用戶的需求情況，R3680路由器可以提供包括2FXS、2FXO、2E&M、4FXS、4FXO、4E&M和E1V1的語音模塊。

　　R3680路由器的這些語音模塊支持G.711、G.723、G.729等多種編碼算法，支持H.323協議棧和GK接口，可以實現和Cisco、AudioCodec、Motorola等多家VoIP設備廠商的互通，具有很好的兼容性，充分保護原有投資。

　　R3680路由器不僅提供FXS接口直接連接普通電話機/傳真機，還可以通過FXO、E&M和E1中繼接口連接PBX交換機。R3680路由器還可以支持IP實時傳真，提供語音和數據信息同時傳輸，一次撥號/二次撥號等業務。R3680路由器與A8010 Refiner語音網關混合組網，可以實現數據和話音業務的分離，這樣就提高了網絡的處理能力，解決了VoIP數據和話音業務繁忙的問題。另外，R3680路由器還針對用戶的各種不同需求，提供不同服務質量的網絡服務功能，為中小企業提供高性價比的三網合一解決方案。
