下一代網絡
2005/12/29
NGN是基于分組技術和多層網絡結構的未來電信網絡。它可支持所有可能的業務，包括使用各種媒體類型和轉播方式的、具有不同性能要求的業務。它的業務與傳送分離、控制與用戶數據處理分離的構架允許網絡中各個部件可分別配備和獨立發展。業務的提供采用具有開放接口的業務平臺，可以為第三方業務提供者所使用。傳送層采用可支持不同帶寬和端到端QoS能力的技術。NGN控制功能可分布于現有和新的網絡基礎設施上并可按組網的要求采用不同的組合形式。網關提供NGN不同域之間或NGN和現有網絡之間的互通。NGN支持通用移動性，使用戶或其他移動體無論其位置或技術環境的變化都能進行通信和接入業務。它允許用戶可以跨越不同的有線或無線接入技術，跨越現有網絡的界限使用他們的業務。

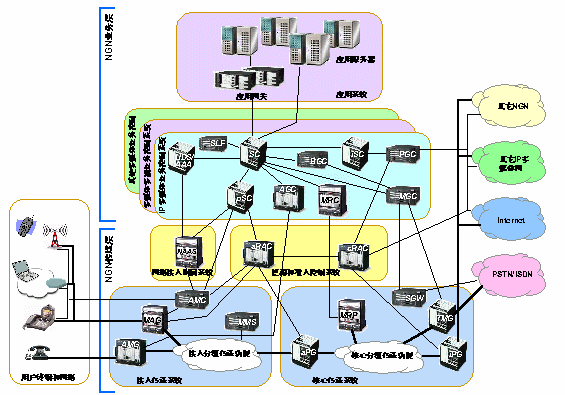

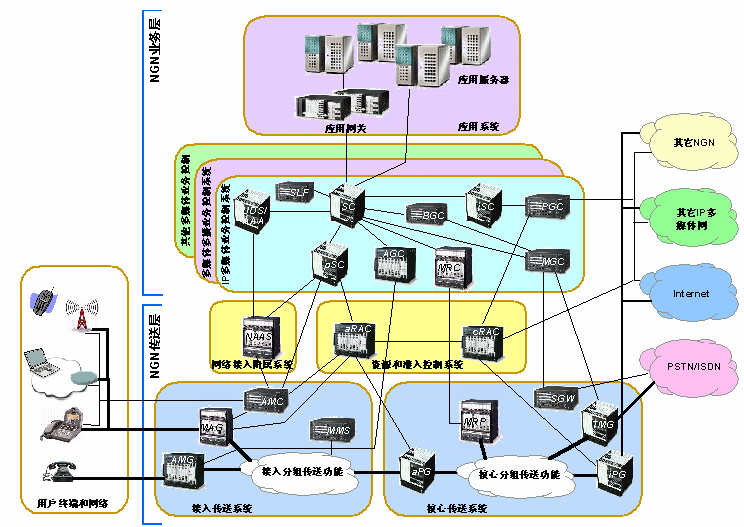

點擊看大圖
主要部件及應用
NGN網關
NGN網絡邏輯上可分為用戶網、接入網和核心網。網絡的管理界限將NGN劃分為一些不同的NGN域。接入網和核心網可在同一NGN域中，也可以屬于不同的域。域內的網絡拓撲信息可以對外屏蔽。域和域之間的互通將通過網關來完成。NGN支持與現有的網絡互通，如電話網絡、蜂窩網絡、互聯網等。NGN還支持各種有"NGN意識"的用戶設備和現有的無"NGN意識"的終端，如模擬電話機、傳真機、ISDN終端等。這些互通都通過網關來完成。NGN的網關主要包括多媒體接入網關、接入媒體網關、中繼媒體網關、分組網關和信令網關。
多媒體接入網關（MAG）
多媒體接入網關提供基于分組的用戶網絡和NGN接入網絡的互通。MAG負責網絡地址和端口翻譯（NAPT）和防火墻（FW）之類的與媒體相關的處理。它在AMC和RAC的控制下完成NAPT、FW、安全的控制，完成功能鏈路協商和建立、分組前轉和分組標記、資源保留和隊列管理等QoS過程。MAG要進行流量測量，產生用于網絡性能管理和計費的統計數據。
接入媒體網關（AMG）
接入媒體網關提供基于分組傳送和模擬線路或ISDN接入之間的互通。它提供NGN和電路型用戶網之間用戶平面的媒體處理，控制信令的轉換，承載控制，編解碼和回聲消除等功能。
中繼媒體網關（TMG）
中繼媒體網關提供基于分組的傳送和來自電路交換網的中繼線路間的互通。它終結來自交換電路網絡的承載信道和來自分組網絡的媒體流。它還可提供編解碼、回聲消除和會議橋等功能。
分組網關（PG）
分組網關進行多個域之間的互通。它在分組網關控制器的控制下，可以完成媒體的轉換， NAPT和FW等功能。分組網關執行鏈路協商和建立，分組前轉和分組標記、資源保留和隊列管理等QoS過程。分組網關負責流量測量，它產生用于網絡性能管理和計費的統計數據。分組網關可分為接入分組網關（aPG）和互連分組網關（iPG）。aPG用于向接入網屏蔽核心網絡拓撲。iPG用于不同運行商的核心網之間的互連。兩網關功能基本相同。iPG可包括媒體轉碼器以完成不同運行商可能使用不同的編譯碼器而引起的媒體轉換。
信令網關（SGW）
信令網關負責NGN和PSTN、ISDN、IN網絡間信令傳送的互通。它是一個信令代理，可以轉接、翻譯和終結SS7信令。它還包括SS7在IP上可靠傳輸機制和SS7防火墻功能。
接入管理控制器（AMC）
接入管理控制器協調所有網絡接入的管理。它從NAAS獲得用戶認證信息，請求IP地址的分配，與aRAC交互批準或拒絕接入請求。AMC與NAAS中位置管理交互完成分配的地址和用戶標識及位置信息的關聯、尋呼等支持移動性的功能。它還可完成網絡信息的廣告功能。AMC轉接用戶的接入信令，可插入預配置信息，并轉換為NGN接入網能解釋的網絡接入請求。其詳細特性依賴于所使用接入過程的類型，可擔任DHCP轉接代理和RADUS代理服務器的功能。
網絡接入附屬子系統（NAAS）
網絡接入附屬子系統提供永久和臨時IP地址分配和管理，訪問或存放用戶有關的數據，用戶接入網絡的鑒權和授權，接入網絡和用戶設備參數配置，和IP級的位置管理。
資源和準入控制器（RAC）
資源和準入控制器（RAC）提供NGN接入和核心傳送網的QoS控制、NAPT和FW的穿越控制。準入控制依據用戶數據、SLA、運營商的策略規則及傳送網中資源可用性來確定如何授權。RAC承擔業務層和傳送層之間進行資源協商和分配的仲裁功能。在核心網絡邊界的媒體流層面，RAC控制PG中的分組過濾門控功能。
RAC可分為接入RAC（aRAC）和核心RAC（cRAC）。aRAC接受代理會話控制器（pSC）和AMC的資源請求完成接入側的控制。cRAC接受PGC和其他運營商網絡的資源請求完成核心網互連側的控制。
移動性管理子系統（MMS）
移動性管理分區域移動性管理和整體移動性管理。用戶改變位置或觸發有關移動性的操作，如果其新老位置都在同一區域中，移動性管理就由該區域移動性管理來完成。其他區域不知道用戶位置的變化。如果新老位置跨越不同的區域，移動性管理就由整體移動性管理協同二個或多個區域移動性管理來完成。為支持無縫切換，移動性管理子系統將建立到一個或多個目的地的多條路徑或多條路由。它還完成重疊區域的分組多播功能。
業務和控制
NGN提供多媒體會話和非會話的，交互型的和非交互型的、單播的和多播的業務。NGN的業務和控制將隨業務的發展提供多種業務和控制子系統。NGN的基本能力是IP多媒體業務控制子系統。IP多媒體業務控制是以SIP為基礎的，支持移動和固定業務的融合，支持與現有固定和移動網絡的互操作。它包括會話控制，注冊，業務級的鑒權和授權功能。它還包括特殊媒體控制，互通控制等功能。
會話控制器（SC，iSC）
會話控制器提供會話建立、保持、更改和釋放等有關會話控制的能力。它提供到應用服務器的業務觸發、用戶和終端的注冊、位置信息等功能。為了隱藏網絡拓撲，它可分為查詢SC（iSC）和實際處理會話的SC。
用戶數據庫服務器/AAA（UDS/AAA）
用戶數據庫存放用戶描述文件、完成基本的數據管理功能、過濾、安全和移動性互通的功能。用戶描述文件可以分布存放在多個數據庫中。AAA提供業務級的鑒權和授權功能。它保證用戶對業務的有效使用權，使用策略規則完成業務級的策略控制。
- 媒體資源控制器（MRC）
控制媒體資源處理器并分配業務所需要的功能，如流媒體混合、通知設備、語音導航。
- 媒體網關控制器（MGC）
控制與PSTN/ISDN互通的TMG，用于兩個異構網絡間的互通。它具有QoS協商能力。
- 分組網關控制器（PGC）
控制與其他分組網絡互通的PG。他支持網絡拓撲的隱藏。
- 接入網關控制器（AGC）
控制一個和多個AMG，負責模擬電話和ISDN終端的接入控制，負責AMG的注冊，鑒權和安全。它提供上下方向的信令翻譯和轉換，發起和終結UNI協議，前轉會話控制流。
- 代理會話控制器（pSC）
它是具有用戶業務接入控制的會話業務聯系點。它按業務的要求代理或轉接會話數據。在沒有QoS信令時，它將從應用信令中導出資源控制命令與RAC進行交互。
- 出口網關控制器（BGC）和簽約定位器功能（SLF）
BGC選擇向PSTN出口的網絡和對應的MGCF。SLF向SC、AS和AMC提供用戶數據庫的位置。
凌華科技公司供稿 CTI論壇編輯
