構筑IP CENTREX

中國電信集團北京研究院 強磊 2003/04/15

IP CENTREX的五類交換機和企業網關方案

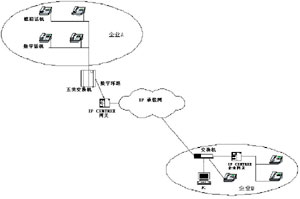

　　圖1中企業A采用的是五類交換機方案。在該方案中，現有的五類交換機除了支持傳統的POTS和ISDN線路外，還支持IP CENTREX業務，這是通過增加一個新的網絡元素—IP CENTREX網關來實現的。IP CENTREX網關與五類交換機相連，此時它與數字環路承載系統十分類似。IP CENTREX網關將從其他IP CENTREX系統中的網關（例如企業網關方案中的企業駐地網關）接收的信令信息轉換為五類交換機理解的信令，同時它還把接收的分組語音解包傳送給五類交換機。該方案的優點在于，它將傳統CENTREX在IP上實現，企業端無須做任何設備上的增加，但是運營商需要增加新的網關設備從而與IP網絡連接。缺點在于，由于采用的是傳統模擬線路的接入，所以導致效率較低。同時由IP接入所帶來的新業務模式實現起來比較困難，例如跨域CENTREX。

　　圖1中企業B采用的是企業網關方案。在該方案中，企業駐地網關完成三個方面的任務：首先是呼叫的信令路由控制。企業駐地網關通過SIP或H.323協議來對該企業的IP CENTREX進行信令控制，如果該企業的一個呼叫目的地是該企業在另一地點的分支機構，該網關就需要和分支機構的網關建立聯系、交互信令，從而將該呼叫的信令路由過去，建立呼叫連接。其次是語音的分組化和編碼。企業駐地網關需要將模擬終端的語音分組化并且按照與另一方網關協商的結果進行編碼，然后將其在IP網絡上傳輸。第三，對該企業內各種終端的管理。該企業內各種終端都需要在該網關上注冊，一般是該網關被分配一個號段資源，分支機構的網關分配另一號段資源，再由網關將具體的號碼分配給各終端，通過這種方式使呼叫的尋址成為可能。該方案的優點在于企業擁有很大的自主權，內部通話完全免費。缺點在于它具有一定的封閉性，當和運營商的PSTN網絡互通時將會帶來一定的問題。

　　然而，構建IP CENTREX的過程中，折衷在某種程度上就等于過渡，過渡的東西，自然終究會被替代。于是，軟交換方案在聲聲號角中誕生了。

軟交換方案及應用示例

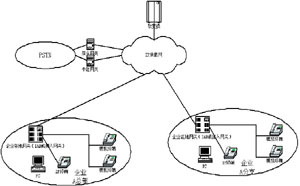

軟交換方案的結構如圖2所示。

圖2 IP CENTREX的軟交換方案

　　在這種方案中，軟交換是IP CENTREX的信令路由的控制中心，當發生從公司總部到分部的跨域呼叫時，企業駐地網關將這種出域信令轉換為軟交換可理解的信令方式（如H.248等），傳送給軟交換受理。在軟交換的控制下，總部與分支機構之間的話機終端建立起語音或視頻通路，雙方開始通話。如果有到外部PSTN中的呼叫，在軟交換和信令網關及中繼網關的控制下，企業內受軟交換控制的終端與外部PSTN中的終端建立語音通路進行會話。

　　該方案的前提是運營商提供下一代軟交換的網絡，企業內部需要設置企業駐地網關。這類網關在大型企業中可采用接入網關，中小型企業可采用IAD，這些接入網關或IAD設備通常由電信運營商購買設置在企業內部，企業只需要為網關設備提供場地，至于其維護和管理工作都由電信運營商來完成。電信運營商對IP CENTREX的收費可采取包月收費或者跨域呼叫按次收費的方式。

　　特別需要強調的，基于軟交換的IP CENTREX方案可以突破傳統CENTREX只能限于同一個交換局的限制，凡是IP網所及之處，都可以組成一個CENTREX群。這對諸如新聞出版、高新科技等企業來說有著巨大的吸引力。下面，將就一個軟交換IP CENTREX方案的應用示例進行說明。

　　假設一個跨域的企業用戶T公司，它在A、B、C、D四城擁有分支機構，其中位于A城的公司總部已擁有基于PRI接入的PBX，位于D城的分公司擁有基于TRK環路中繼的PBX，B城辦事處只有幾個人，向電信運營商申請安裝了幾部電話；C城的研究所則擁有幾百人，申請了電信運營商的CENTREX業務。對于T公司來說，公司的日常運作產生的通信業務中，外部通信更多地集中于個別部門，其余絕大部分屬于內部通信，而且內部通信中有相當比例是A、B、C、D四地之間的通信；目前T公司所使用的解決方案只能解決本地的內部通信問題，無法解決四地之間的內部通信問題。傳統的PSTN解決方案對此也無能為力。

　　基于軟交換的IP CENTREX方案則可以很好地解決這一問題。在本應用示例中，A城公司總部，基于PRI的PBX通過IAD設備接入VoIP網絡；對于B城的辦事處，由于人員較少，可以選用多端口的IAD設備，實現多部電話的同時接入；C城的研究所由于已具有一定的規模，則選用接入網關提供幾百線的普通電話接入，以降低接入成本；D城分公司基于TRK的PBX也可通過IAD設備接入VoIP網絡。

　　另外，對于A、B、C、D城的新增用戶可采用較交換體系架構下的新型接入方式，通過Softphone、IAD、IP話機、視頻終端等接入。T公司分布在四個城市的各分支結構同屬于一個CENTREX群，所有終端，包括PBX接入的普通電話、IAD接入的普通電話、AG接入的普通電話、Softphone、可視終端可以統一編號，四個城市的任意兩個終端之間的通信都可以使用小號碼，并且由于公司各分支之間的呼叫通過VoIP網絡旁路，可以節省大量長途話費。

　　在該應用方案中，由于提供了現有PBX的IP接入手段，在PBX內部，用戶可以繼續保留原來的使用習慣以及業務，這樣原有PBX投資可以得到有效保護，節省大量經費。此外，用戶還可以直接接入多媒體終端和寬帶電話，實現PBX的功能升級。

編輯視點

　　風起云涌中，IP CENTREX與IP PBX誰主沉��？在做本期專題時，編者看到了IP PBX給運營商帶來的巨大威脅。編者也同時看到了，運營商還是可以憑借IP CENTREX的威力，贏得屬于自己的那片領土。于是，一場“圍剿與反圍剿”的戰爭開始了。
