網通視訊技術方案

2003/11/14

網通視訊介紹

　　隨著全球經濟日益網絡化，企業的成功經營越來越依賴于信息的快速獲取與處理能力。如今，高速、可靠的互聯網接入已經成為企業能否迅速應對市場變化的重要標志之一。中國網通電信級寬帶互聯網接入解決方案以高可靠、大容量的光纖骨干網和覆蓋廣泛的寬帶城域網為基礎，成為企業上網的最佳選擇。同時，VC(Video Conference)業務將作為一種寬帶基本業務向廣大網通寬帶網絡用戶提供端到端的視頻接入服務。網通VC承載網絡利用先進的MPLS技術保障了承載網絡質量，提高了VC服務質量，提供從網絡接入到VC接入的全套一站式解決方案。

　　網通視訊是中國網通提供的融合圖像、語音和數據為一體，具有實時性和交互性特點的電信運營級多媒體通信服務。網通視訊產品功能有：視頻通信號碼呼叫，視頻會議自主召集，主叫號碼顯示，會議自主控制，會議自助預約功能，會議安全密碼，會議特服號接入，會議文件共享，會議白板交流。其特點為：

·卓越的網絡平臺支持，高品質的視頻圖象效果;

·率先制定全國統一規劃的視頻號碼呼叫模型;

·方便的服務延伸到桌面;

·多種等級和保障的視頻服務;

·網絡接入簡單、方便;

·降低成本，創造效益;

·以客戶為中心的整體服務。

視頻通信業務技術參數


　　視頻通信是對于網絡帶寬有大消耗、同時對網絡傳輸質量有高要求的業務。自呼叫發起開始一直到視訊通信結束，必須保證視訊終端到終端之間數據和信號傳輸高效且有保障,因此要求網絡有足夠的帶寬并且要求網絡傳輸?shù)姆�(wěn)定和可靠。

網絡參數如下：

　　IP包傳輸時延（IPTD）：<100ms

　　IP包誤差率（IPER）：<0.01%

　　IP包丟包率（IPLR）：<0.1%

　　IP包抖動：<10ms

　　在滿足上述網絡質量要求，在視頻終端帶寬≥384K的條件下:

　　視頻圖像傳輸速度: ≥25幀/秒


視頻圖像分辨率：

　　會議室型終端: ≥640×480pixels

　　投影輸出：≥800×600pixels

　　視頻質量: 在滿足視頻終端2M帶寬的條件下，視頻圖像質量與VCD相當。

　　音頻質量: 通話質量不低于普通PSTN電話通話質量。

　　為了保證視頻通信的可靠質量，網通建議網絡的實際有效帶寬保證不小于 384K×1.2＝461K。


INTERNET解決方案

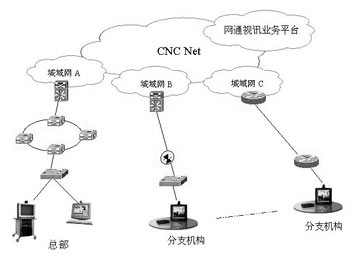

　　客戶端交換機直接下連視頻終端、PC等設備，經上連口匯聚后連至骨干網交換機。直接接入CNC城域網/骨干網，保證網絡的質量，IP地址采用CNCNet的公網地址。

　　終端配置公有地址，可直接接入Internet，并配置唯一的終端號碼和注冊密碼，用于進行呼叫和會議呼集。

視訊VPN解決方案

　　CNCNet采用了目前最先進的MPLS技術，可同時提供多個VPN網絡。通過CNCNet為客戶構筑統一管理、不受地域限制的網絡，VPN共享CNCNet的網絡資源，但采用VPN自己的管理策略，就像VPN用戶擁有自己的網絡資源一樣。

　　網通視訊業務作為應用層的服務，可以通過客戶的分支機構之間由MPLS VPN組成的專網來承載視頻通信，或者通過接入網通的視頻VPN來使用視頻通信服務。

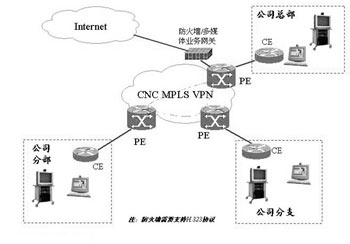

1. VPN專網方案

　　Internet出口方案：通過總部匯聚后接入Internet。由于NAT無法識別H.323協議和RTP/RTCP協議在傳輸數據時使用的動態UDP端口號，造成了視訊業務傳統防火墻或NAT設備不能正常通信，出現單通等現象。因此，在出口側的防火墻需要支持H.323協議或者通過在出口設置多媒體業務網關來完成地址轉換，從而完成CNC視訊業務平臺通信。

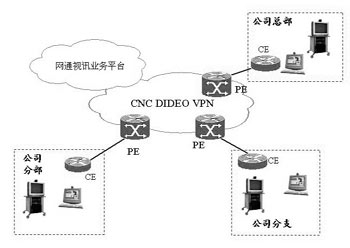

2. 接入網通視頻VPN方案

　　用戶交換機直接下連視頻終端、PC等設備，經傳輸至骨干網PE設備，直接接入CNC VIDEO VPN，保證網絡的質量，即通過交換機直連至城域網PE，不進城域網。統一的出口在VIDEO VPN的多業務網關，由其完成地址轉換。

　　IP地址采用172.16.XXX.XXX的私網地址。

視訊業務方案

1. CNC視頻業務統一編碼體系

　　為了方便視訊業務的開展和對視訊用戶資源的有效管理，網通對全網視訊終端號碼進行統一編排和分配。根據E.164標準，視訊終端的編碼方式為：終端號碼＝地區區號＋終端編號。地區區號為3位，與現行長途區號保持一致，不足三位的后面補“0”。視訊終端地區區號和所在區域的GK（Gate Keeper網守）地區區號也保持一致；終端編號為5位，是終端在該地區內的惟一編號，由中國網通統一分配。

2. 建立呼叫

　　為了使用網通視訊的服務，用戶的視頻終端配置為GK注冊模式，通過到CNC 視頻系統GK服務器上注冊開通業務。當終端完成注冊后，可直接呼叫對方的號碼建立視頻通信。

3. 建立多方視頻會議

　　會議的開始有三種方法：

　　終端主叫呼集（僅限華為終端）: 由終端建立會議呼叫，與會終端建立會議并進行控制。

　　Web會議預約: 用戶登錄網通視訊Web預約界面（登錄用戶名和密碼為用戶終端號碼和密碼），進行會議的建立和終端的呼叫，并進行會議控制。

　　多點會議控制軟件（華為公司軟件）: 客戶在一臺與視頻終端有網絡連接的PC上運行華為IDO多點會議控制軟件建立會議和呼叫終端并進行會議控制。

計算機世界網(www.ccw.com.cn)
