通過測試保障NGN業務質量

吳雪波 2006/10/20

　　 隨著IP網絡和應用的迅猛發展，基于IP承載網絡和軟交換技術的下一代網絡（NGN）已被廣泛認為是實現三網合一的大勢所趨。

　　由于NGN采用了呼叫控制和媒體承載相分離的體系結構，可使運營商能最大限度地發揮其網絡潛能，通過提供各種新的電信業務來吸引用戶，并有效降低運營成本，從而大大提高市場競爭力。

NGN網絡建設和維護所面臨的挑戰

　　盡管NGN網絡具有眾多的優點，并將為我們帶來電信業的美好未來，但是在 NGN網絡的部署和維護上也帶來了很多新的困難和挑戰，主要包括以下幾個方面：

　　(1) 如何實現IP承載網絡的QoS保證？

　　NGN業務層端到端服務質量的實現依賴于IP承載網的QoS保障，它包括帶寬、時延、抖動和丟包率等指標。不同類型的業務對于IP承載網絡的QoS要求是有很大差異的。作為NGN的承載網，IP網絡本身提供的是一種按照盡力而為策略實現的無連接業務。盡管IETF和ITU等標準化組織已經投入了巨大的精力致力于IP網 QoS方面的研究，然而目前尚未獲得一個公認的標準。在具體的網絡實現中，IP QoS性能存在很大的差異，所以對于部署NGN網絡之前對IP承載網絡進行全面的QoS驗證測試，無疑是非常必要的。在NGN網絡部署后，對承載網絡進行QoS監控，對保證優質的NGN服務質量也是非常重要的。

　　(2) 如何實現NGN上的各種業務質量保證？

　　由于NGN是作為替代現有的PSTN電話網、數據網絡和視頻網絡所提出的下一代網絡技術，因此它必須提供等同于(或優于)現有網絡的業務質量，才能吸引傳統網絡的用戶遷移到新的NGN網絡，從而取得NGN網絡的規模效應和最終成功。

　　NGN網絡所提供的語音業務本質上是基于VoIP技術的。當IP電話作為長途電話的廉價替代品而出現時，人們可能并不十分注重語音質量的優劣。然而，當NGN語音業務作為一種PSTN網絡的競爭產品出現時，人們就勢必要求它的語音質量能夠達到長途電話的質量。因此，運營商就必須對NGN網絡進行不斷優化，從而實現這一基本的語音業務質量保證。

　　此外，NGN網絡還將提供各種新的業務（如可視會議和網絡游戲等）,這些業務要得以順利推廣，也必須達到較好的服務質量才能被廣大用戶所接受。

　　(3) 如何保證NGN網絡的互聯互通和快速的故障診斷？

　　盡管NGN是網絡發展的方向，但是在現階段還必須充分考慮和現有網絡（包括SS7網絡、PSTN、ISDN、智能網、移動網等）的互通。這就要求運營商在建設NGN網絡時，進行全面的互聯互通測試，以保證NGN網絡的前向兼容性。此外，由于目前國內尚缺乏統一、明確嚴格的NGN標準規范，使得各個設備制造商的NGN設備之間的協議互通性也并不十分理想，這也給NGN網絡開通、維護和管理帶來了極大的挑戰。

NGN網絡測試需求分析

　　針對以上NGN網絡建設和維護所面臨的挑戰和問題，運營商十分迫切地需要一整套全面的NGN管理和測試工具來有效地進行網絡的開通和維護工作。NGN網絡的具體測試需求可分為以下幾個方面：

　　(1) IP承載網絡的基本QoS性能評估

　　在NGN網絡部署之前，通常需要對IP承載網絡進行QoS性能評估，以確保其滿足NGN開通所要求的各項指標。這一測試是NGN能夠順利實施的前提條件，它也有利用于網絡運營商和NGN設備提供商之間的責任定位。目前，端到端的RFC2544測試是業界普遍認可的IP承載網QoS性能評估方法，它包括最大網絡吞吐率、端到端網絡時延和在不同負荷情況下的丟包率等測試指標。

　　(2) 針對VoIP的承載網絡QoS性能評估

　　VoIP業務是目前NGN網絡中最普遍的應用，它以RTP數據流的方式進行傳輸，因此有必要針對RTP業務流進行端到端的QoS性能測試。由發送側儀表模擬產生各種特征的RTP業務流，可指定VoIP語音編碼方式、抖動緩沖區的大小等參數，然后在接收側儀表對MOS值、R值、時延、丟包、抖動、吞吐率等關鍵VoIP指標進行測試。此外，還可以通過逐漸增加背景業務流的方法，來測試IP網絡在不同業務流量負荷情況下的VoIP QoS指標。

　　(3) NGN網絡的語音質量評估和問題診斷

　　為了增強NGN業務的市場競爭力，就必須確保其語音業務能達到傳統長途電話所提供的語音質量。因此，在NGN網絡建成并開通業務后，需要定期對NGN的語音業務進行客觀的語音質量評估和監測。如果發現語音質量存在問題，則需進一步進行問題定位、診斷和優化。對于NGN網絡的語音質量測試，可分為兩大類：主動性語音質量測試和被動型RTCP/RTP流監測。這兩種測試方法完全不同，但卻是相互補充的，通過兩者的配合使用，可有效地評估語音質量、定位問題和優化網絡性能。

　　 端到端主動性語音質量測試通過儀表模擬兩個NGN網絡的終端用戶，首先通過同NGN網絡的信令交互建立起這兩個用戶之間的呼叫連接，然后在該連接上模擬發送和接收測試語音流，根據對收發的語音信號進行比較，來測試出端到端的語音質量�？陀^的語音質量測試指標包括：清晰度（基于ITU P.862 的PESQ標準）、端到端語音時延、回音、DTMF音損傷、語音激活檢測（VAD）性能等。

　　被動式語音質量測試采用儀表對NGN網絡中實際運行的RTCP/RTP業務流進行捕獲、解碼和統計分析，從而計算VoIP業務流的丟包率、時延、抖動、R系數（基于ITU標準G.107 “E模型”）和P-MOS值等指標。

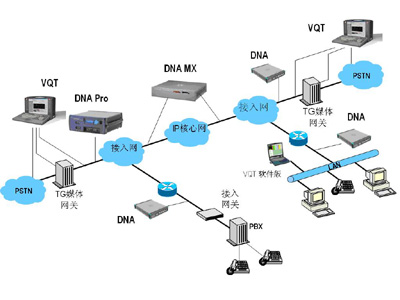

　　以上兩種測試方法也可以結合使用，在進行端到端VQT測試時，在NGN網絡的中間網段（根據需要可以設置多個監測點）部署分布式網絡分析儀（DNA），進行被動式RTP/RTCP監測，從而判斷出造成語音質量下降的環節所在。如下圖所示：


　　(4) NGN信令協議的兼容性測試和故障診斷

　　NGN作為下一代多業務的融合網絡，必須能兼容現有的各種語音和數據網絡，包括PSTN、ISDN、H.323、ATM/IP等網絡，因此網絡互通是NGN成功的必要條件。為了實現這一目標，IETF、ITU-T等標準化組織制定并完善了一系列標準協議，包括：H.248/Megaco、SIP、BICC、SIGTRAN、H.323等。然而，隨著網絡、應用和需求的發展以及團體協作的進展，各種NGN標準不斷完善、升級，并且標準中還提供了許多選項和變通方案，這導致在不同系統和設備之間出現了許多互操作性問題。特別是在不同廠商遵守同一標準的不同版本或在實現另一個廠商不支持的選項時，這些問題會變得尤為突出。
信令協議分析儀是解決NGN網絡的互聯互通和呼叫故障的主要工具。協議分析儀除了需要支持不斷更新的NGN協議標準，還需支持傳統的七號信令協議。由于NGN網絡協議的復雜性，協議分析儀除了能夠進行準確、全面的協議解碼，還應提供多接口關聯的呼叫跟蹤功能和專家分析功能，從而能夠?qū)GN網絡中存在的故障和性能問題進行自動告警。

　　(5) NGN呼叫性能統計分析

　　同傳統PSTN和無線網絡（如GSM、CDMA）一樣，呼叫接通率仍然是考核NGN網絡服務質量的一項重要指標。信令分析儀通過對NGN現網中的成千上萬的呼叫和消息進行實時跟蹤，可以統計出各個接口上的呼叫接通率（CCR），然后通過比較不同接口上的接通率，可進一步分析造成接通率下降的原因所在。例如，通過在PSTN（或MSC）和NGN媒體網關之間的ISUP（SS7）協議、經過信令網關轉換后的ISUP over M3UA協議、以及中繼網關之間的BICC協議同時進行呼叫接通率統計和分析比較，可以判斷接通率問題是由于PSTN（或無線）網絡性能、信令網關性能，還是NGN中繼網關性能所造成的。此外，信令分析儀還可以對NGN信令進行基于端局、電路、主/被叫號碼的呼損統計分析，從而進一步分析造成呼叫失敗的主要原因（如無路由、電路忙、設備擁塞、對方無應答等），并且可以定位同這些呼損原因相關聯的端局、電路、主/被叫號碼。如需對某一呼叫信令進行故障診斷，還可以深入到對這一呼叫的消息解碼序列中，作進一步詳細分析。通過以上這些從上致下、由面到點的逐級分析，便可十分有效地開展NGN網絡的信令優化工作。

結束語

　　目前NGN網絡標準、技術和產品已相當成熟，國內各大網絡運營商都正在積極進行NGN商用網絡的建設和運營。然而，NGN網絡的開通和維護仍面臨著許多新的困難和挑戰，安捷倫科技公司可提供全面的NGN測試解決方案，幫助網絡運營商和設備廠家更快速、高效地實現對NGN網絡的建設、管理和維護工作。
