基于智能網的虛擬總機系統設計

2007/05/31

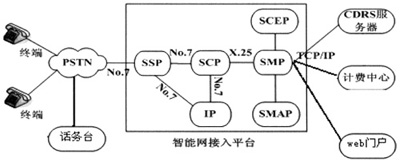

圖1　基于智能網的虛擬總機系統

　　其中SSP（Service Switching Point）為業務交換點，它可以檢出虛擬總機業務的請求，并與SCP通信，對SCP的請求作出響應，允許SCP中的業務邏輯影響呼叫處理。SCP為業務控制點，主要負責控制虛擬總機業務邏輯，是虛擬總機業務處理的核心部分，控制虛擬總機業務的呼叫同時接受SMP（Service Management Point）的接入管理。SCP通過七號信令網與SSP和IP相連，通過數據鏈路（X.25）與SMP相連。SCP與SSP和IP之間的通信規程采用智能網應用規程（INAP）.IP（Intelligent Peripheral）為智能外設，為虛擬總機業務提供鈴音資源、播放語音通知。SMP為業務管理點，負責網絡管理、業務管理和系統管理。一般情況下，SCP與SMP通過一個局域網連接在一起，如果管理需要，也可以把SMP放置在遠端，通過路由器實現遠程管理。SMAP（Service Management Switching Point）為業務管理接入點，它負責對業務參數的管理。SMAP和SMP可以直接用以太網相連，也可采用X.25、DDN相連，其間采用TCP/IP通信。SCEP（Service Creation Environment Point）為業務生成環境點，是智能網快速、靈活、方便地實現虛擬總機業務的重要保證。利用與業務無關的SIB生成虛擬總機業務邏輯，并通過SMP將此業務加載在SCP中。計費中心提供虛擬總機業務用戶的賬務結算功能。計費中心和SCP之間通過TCP/IP進行通信。CDRS服務器（話單服務器）的主要功能是將系統生成的話費信息采集出來供運營商統計、查詢和分析。

　　話務臺是由運營商統一維護的話務中心，由人工座席控制臺、總機業務內嵌WEB以及座席電話3部分組成。人工座席控制臺為話務員提供轉接、錄音、放音、外呼等控制功能，總機業務WEB將根據被叫集團總機號碼，自動更新集團信息顯示在座席頁面供話務員查詢，座席電話在用戶接入或者座席呼出時為話務員提供通話功能。話務員可以在用戶接入虛擬總機業務時，通過話務臺提供的信息為企業員工或者客戶提供總機服務。Web門戶同時提供了企業用戶門戶和運營商管理門戶，實現用戶個人信息管理以及運營商系統管理的功能。

業務系統管理流程

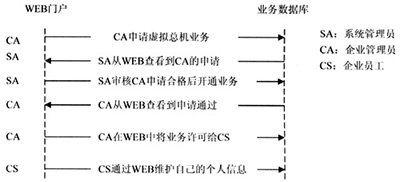

　　虛擬總機系統開戶流程采用WEB方式實現，以此完成用戶對虛擬總機業務的定購、系統管理員對用戶開戶申請的審核、用戶業務參數的控制等操作，最后企業員工可以在企業管理員許可業務后，登陸WEB門戶管理個人信息。具體流程如圖2所示。

圖2　虛擬總機業務開戶流程

　　虛擬總機管理流程包括系統級、企業級和用戶級3個層次。

　　系統級管理主要是指運營商對虛擬總機業務定購關系進行維護，包括對企業定購關系進行審批、修改、取消以及為企業分配總機號碼等操作，還可以完成對業務參數的設定、資費標準的管理等操作。系統級管理主要由運營商系統管理員完成。

　　企業級管理是由使用虛擬總機業務的企業來實現的。通過此級別管理，企業可以完成對虛擬總機業務的定購申請、取消申請及更改申請，對企業內部員工業務許可關系的維護，員工使用業務級別的管理，員工分機短號碼的指定，并可以同時完成向企業員工發送通知、公告、傳真等管理工作。此級別管理由企業內部指定的管理員完成。

　　用戶級管理由被許可總機業務的企業內部員工完成，員工可以在個人門戶中設置自己的分機真實號碼、傳真號碼、個人動向信息以及來電黑白名單等，在其他人員使用總機業務時，話務人員可以將這些信息提供給主叫用戶，或者根據這些信息確認是否對主叫用戶進行接續或者其他操作。

業務處理流程

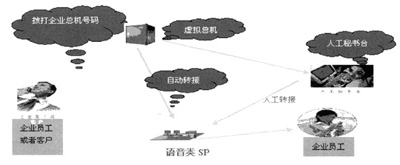

　　利用智能網技術實現虛擬總機業務時，可以根據智能網中業務邏輯控制與呼叫相分離的分層理念，設計通用的虛擬總機業務流程。即在SSP和IP層完成話路接續和語音播放，而在SCP、SMP層實現業務控制與業務管理。首先SSP將被叫號碼為虛擬總機號碼段內的呼叫送至SCP，觸發SCP總機業務邏輯，SCP同時控制媒體資源設備為主叫送業務提示音。主叫根據業務提示進行按鍵選擇操作，SCP控制SSP完成對用戶操作的收號及轉接座席處理。在用戶選擇進入人工業務流程后，SCP控制SSP發起呼叫到總機座席，座席接續成功后系統轉入人工處理流程。如果主叫用戶不需要轉接企業分機，座席根據用戶需要為用戶提供服務后，系統將自動釋放本次呼叫。如果主叫用戶需要人工轉接分機，話務員根據用戶要求選擇相應的分機號碼進行轉接，此時SCP將控制SSP對分機號碼發起呼叫。被叫摘機接聽后主被叫完成接續，同時釋放座席話路資源。虛擬總機業務工作流程如圖3所示。

圖3　虛擬總機業務流程

　　下面對虛擬總機業務用戶發起呼叫的處理過程的具體實施方式進行說明。

　　步驟一：主叫用戶通過主叫交換機呼叫虛擬總機用戶的分機號碼或呼叫總機號碼；

　　步驟二：主叫交換機通過智能網觸發虛擬總機業務；

　　步驟三：總機系統為主叫用戶播放企業個性歡迎詞和提示音，用戶根據提示音可以選擇直接轉接企業分機或者是進入人工秘書臺；

　　步驟四：如果主叫用戶知道被叫用戶分機短號碼，可以選擇直接轉接，系統將會將用戶轉接到企業員工分機短號碼對應的真實號碼上，完成本次接續；

　　步驟五：如果用戶不知道員工分機號碼或者希望了解其他信息，主叫用戶可以選擇接入人工秘書臺。此時人工秘書臺會依據被叫號碼檢索出被呼叫集團的信息，同時根據主叫號碼檢索出主叫用戶是否為企業內部員工或者企業客戶，同時將這些信息同步更新到人工秘書臺上，話務員根據這些信息可以完成作為企業特色話務員的服務工作；

　　步驟六：當用戶希望了解集團員工信息，或者希望進行分機轉接時，話務員可以根據被叫員工設置的相關信息決定是否轉接。如果需要轉接，話務員可以在話務臺完成人工轉接工作。企業領導或者職責部門可以通過自己的分機接入話務臺，話務員查看分機信息后，可以根據主叫用戶權限完成諸如發送通知、公告之類的操作。

虛擬總機系統優勢及前景展望

　　縱觀當前在智能網開展增值業務的現狀，利用智能網技術實現虛擬總機業務具備以下優勢：

　�。�1）利用了智能網業務邏輯控制與呼叫相分離的特點，在實現虛擬總機業務時可以融合不同設備廠商不同接口規范的交換機，有利于實現業務互通和提供一點接入全網服務的虛擬總機業務。

　�。�2）在業務管理方式上，與目前利用交換機改造方式實現的虛擬總機業務相比，該方案在業務更新加載時不需要對眾多的交換機MSC/SSP逐個進行升級改造，只需通過SMP對SCP直接管理即可，有利于業務的統一管理。

　�。�3）利用該方式構建的虛擬總機系統平臺同樣適合以后在智能網上開展其它各類增值業務，確保了平臺建設的中長期利益，而其它平臺方式多為點到點的解決問題，平臺無任何業務擴展性。

　�。�4）該方案中各設備間采用了成熟標準的接口協議，便于制定統一的規范協議，實現不同廠商設備間的互聯互通。

　�。�5）企業不需要購買任何設備，配置任何專職相關人員，就可以實現企業總機的全部功能；同時也拓展了運營商的業務增長點。

　　去除了建立傳統總機系統所需的復雜工作，省去了大量的人力、物力資源的投入，本方案中提到的虛擬總機系統不但節省了企業大量的資源，而且有效地利用了運營商現有的網絡，拓展了運營商的業務增長點，實現了企業與運營商的雙贏。基于智能網平臺的虛擬總機系統擁有如此巨大的優勢，其前景必將是十分輝煌的。
