NGN網絡測試技術

2008/02/18

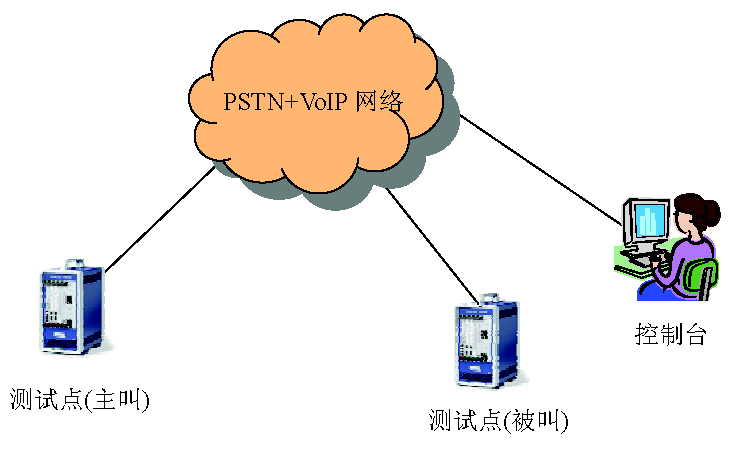

圖1 NGN網絡性能測試架構

　　1.2 幾種常見的性能測試方法

　�。�1）同步呼叫測試（測試NGN系統的峰值壓力）

　　同步呼叫一般分為純信令和帶媒體流的兩種，分別測試系統對信令和媒體流的處理能力；同步呼叫一般采用幾十到幾千個用戶同時發起呼叫，使用二分法，精確驗證出NGN系統同時能夠處理多少路呼叫并發，是一種峰值壓力的測試。測試時間一般不超過1h；呼損不能超過萬分之一。

　�。�2）異步呼叫測試（驗證NGN系統的呼叫性能，如BHCA，CPS等）

　　異步呼叫一般分為純信令和帶媒體流的兩種，分別測試軟交換對信令的處理能力和媒體網關對媒體流的處理能力；異步呼叫一般由足夠多的用戶采用異步方式發起呼叫（例如間隔一秒發呼一個用戶），通過更改呼叫保持時間和呼叫間隔時間來調整壓力，精確驗證出NGN系統的呼叫性能，通常體現在BHCA和CPS數值上，即系統每小時或每秒處理呼叫的能力。測試時間一般超過1h，甚至達到24h或48h；呼損不能超過萬分之一。

　�。�3）長保持呼叫測試（測試NGN系統對于長保持呼叫的處理能力）

　　長保持呼叫一般分為純信令和帶媒體流的兩種，分別測試軟交換對信令的處理能力和媒體網關對媒體流的處理能力；長保持呼叫一般由足夠多的用戶采用同步或異步方式發起呼叫，呼叫保持時間一般不低于8h，精確驗證出NGN系統的對于長呼叫的處理能力，即在規定時間內有無“掉話”，通常體現在呼損數值上，不能超過萬分之一。

　�。�4）語音質量測試（測試在一定壓力下，NGN系統內端到端的語音質量）

　　語音質量測試一般指端到端的語音質量測試，主被叫兩端所連接的呼叫通常會經過媒體網關等對語音進行編解碼處理的網絡設備，當然還有其它可能產生損傷的網絡設備。語音質量測試一般由足夠多的用戶采用同步或異步方式發起呼叫，測試時間一般不超過1h。主要測試參數包括：MOS，PSQM，PESQ等ITU標準語音質量參數，還有單向時延、雙向時延、抖動、丟包、亂序等網絡質量參數，當然還有呼叫完成率，即呼損指標，不超過萬分之一。

　　（5）回聲測試（測試在一定壓力下，NGN系統處理回聲的能力）

　　回聲是PSTN網絡中由于2~4線轉換造成的，在PSTN與VoIP網絡融合的過程中，被媒體網關進一步放大了。回聲測試一般只要求有限壓力條件，主要測試系統的一次/兩次/三次回聲的時延和強度。一般來說，回聲最好不要超過150ms，超過150ms，人的耳朵可以分辨出回聲，超過400ms，人的感覺就會很差，造成很?chē)?yán)重的語音質量問題。

　　（6）語音間斷/滑動測試（測試在一定壓力下，NGN系統對語音的處理能力）

　　語音間斷指語音在傳輸過程中出現斷裂，一般在20ms以上的斷裂需要統計，一次連續語音中的斷裂總長度與語音長度之比稱為“語音間斷比”，信息產業部的測試規范中要求其不能超過2%。語音滑動指語音在傳輸過程中兩端出現滑碼變形，一般在20ms以上的斷裂需要統計，一次連續語音中的滑動總長度與語音長度之比稱為“語音滑動比”，信息產業部的測試規范中要求其不能存在，否則視為語音質量不好。測試中，一般會給出語音間斷和語音滑動的次數和每次的時間長度，客戶可以根據這些數據計算出語音間斷比和語音滑動比。

　�。�7）其他性能測試

　　其他NGN系統性能測試還包括：視頻性能及視頻質量測試、傳真性能及傳真質量測試、Modem性能及Modem質量測試等，在這里就不詳細探討了。

2.語音質量測試

　　在電信領域，我們的前輩也曾經在PSTN網絡部署的時候遇到過諸如回聲和傳輸衰減等影響通話質量的問題，但他們通過回聲抑制和增益補償?shù)燃夹g(shù)很好的解決了這些問題，使得PSTN網絡的話音質量非常穩定。但是這種情況在最近幾年有所改變，隨著全球電信運營商大量部署NGN網絡，PSTN與VoIP網絡不斷融合，話音質量問題又被提出來，似乎成了我們難以回避的障礙。下面我們分析一下話音質量及其測試方面的問題。

　　2.1 話音質量的測試標準和測試方法

　　在測量話音質量時，需要研究三類基本的服務質量：

• 收聽質量：指用戶對呼叫過程中所聽到的聲音質量的評價。



• 會話質量：指用戶在整個通話過程中基于收聽質量和會話能力而對呼叫作出的評價，包括回音和延遲等可能影響通話的相關問題。



• 傳輸質量：指用于承載話音信號的網絡連接的質量。傳輸質量測量是與細節呼叫質量測量相對的一種網絡服務質量測量。

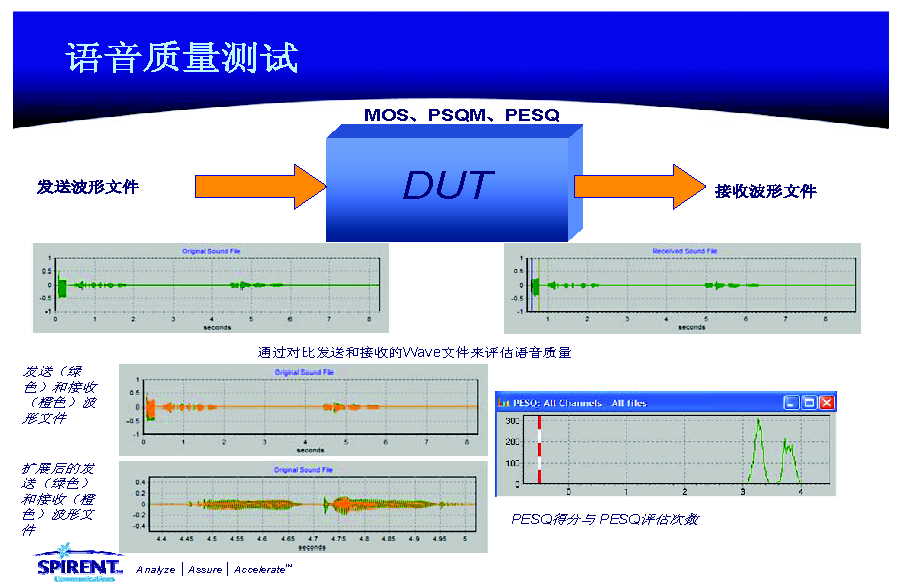

圖2 Abacus5000的語音質量測試方法

　　2.2 語音質量參數

　　語音質量主要有三種ITU標準：

　�。�1）MOS(ITU-P.800)，1~5分，5分最好，屬于主觀評價指標；

　�。�2）PSQM(ITU-P.861)，0~6.5分，0分最好，屬于客觀評價指標；另外，PSQM+屬于PSQM評分標準的擴展，評分標準與PSQM相同；

　�。�3）PESQ(ITU-P.862)，-0.5~4.5分，4.5分最好，屬于客觀評價指標，又稱之為“話音清晰度”指標；另外，PESQ_LQ是PESQ評分標準的擴展，范圍為1~4.5分，更接近于MOS的1~5分標準；

　　當然，影響話音質量的參數指標還有以下幾種：

　　（4）回聲(ECHO)，指?jìng)鬏斚到y(tǒng)由于阻抗不匹配等原因，對聲源發出的聲音產生的“反射”現象，即說話者很快聽到的自己發出的聲音。一般，人的耳朵能夠識別的回聲以150ms為界，超過150ms的回聲，人耳能夠比較明顯的分辨，會產生反感，在150ms以?xún)?nèi)的回聲，一般人都可以接受，基本聽不出來。

　�。�5）語音間斷(HIT)，指由于丟包等傳輸原因或編解碼等原因造成的語音不連續，人耳聽到的是斷斷續續的話音，會產生極大反感。信息產業部的測試規范中規定，20ms以上的語音間斷都必須統計，語音間斷累計和與總通話時長的比值，稱為“語音間斷比”，通常這個值不應該超過2%。

　　（6）語音滑動(CLIP)，指由于靜音壓縮等編解碼原因造成的語音邊緣模糊，通常是由靜音到有聲部分或者由有聲到靜音部分出現聲音丟失，人耳聽到的是失真的話音，會產生極大反感。信息產業部的測試規范中規定，20ms以上的語音滑動都必須統計，語音滑動累計和與總通話時長的比值，稱為“語音滑動比”，通常這個值為零，否則不能入網。

　　以上六個部分，是用戶可以感受到的話音質量指標參數，因此屬于QOE的范疇。我們?cè)俳榻B一下QoS的話音質量指標，這些參數包括時延、抖動、丟包、亂序等，通常與傳輸質量有關，不屬于用戶能夠體驗的部分，因此屬于QoS的范疇。

　�。�7）時延(DELAY)，指語音在傳輸系統中需要的傳輸時間。時延一般分為單向時延(One-Way-Delay)和雙向時延(Round-Trip-Delay)；單向時延指語音（文件）從發端到收端的傳送時間，它直接反映了網絡傳輸質量，對話音質量產生間接影響；雙向時延指語音（文件）從發端到收端再回到發端所經歷的時間，一般比兩倍的單向時延要長，因?yàn)槭斩艘獙?duì)語音進行處理。單向時延的測試精度取決于兩點，其一為測試儀表的精度，其二為收發兩端采用的共同時鐘的精度，思博倫的Abacus5000能夠達到2ms的測試精度；網絡測試中若采用NTP-Server時鐘同步，則其時鐘精度為1~10ms，若采用GPS/CDMA為時鐘同步源，則其時鐘精度小于1ms。一般認為，單向時延應該不超過150ms。

　　（8）抖動（JITTER），指語音包時延的差值。如果每個語音包的時延忽大忽小，人耳聽到的聲音忽快忽慢，用戶的感覺會很差。因此，抖動雖然反映的是傳輸質量問題，但它也一定程度上影響了話音質量。

　�。�9）丟包（LOSS），指VoIP條件下，RTP語音包在傳輸過程中的丟失，反映在QOE的參數中，與語音間斷（HIT）有一定的關聯。一般丟包，都是按照語音包丟失的數量或百分比率計量，如丟包1%，發現100個丟包等。統計的方法，主要根據RTCP包中的RTP語音包數量差值計算出來。

　�。�10）亂序（OUT-OF-ORDER），指VoIP條件下，RTP語音包在傳輸過程中的次序顛倒，對話音質量產生間接影響。統計的方法，主要根據RTCP包中的RTP語音包的序號計算出來。

3.網絡維護測試

　　3.1 背景

　　電信運營商在部署VoIP網絡后，在不同程度上遇到了網絡不穩定，用戶語音質量不好，投訴大量上升等棘手問題。在傳統的運行維護模式下，維護人員往往疲于奔命，到處撲火，但是收效甚微，投訴越來越多。因?yàn)閭鹘y(tǒng)的運維模式是被動的，運營商收到投訴報告，安排維護人員到現場通過被動監測的方法進行測試，找出問題，協調解決，時間和人員消耗很大，投訴較少的情況下還好，一旦投訴大量出現就只能望洋興嘆！運營商以前面對的是相對穩定的PSTN網絡，投訴很少；VoIP具有服務多、成本低等優點，但是同時存在語音質量和網絡問題，這是運營商不可避免的，那么怎樣才能破解如此尷尬的局面呢？也許，我們需要更好的維護模式。

　　目前，存在兩種電信網絡維護模式。第一種，是采用網絡監控的方法，主要在各個主要信令點對信令網絡（如No.7網絡）進行7×24h監控，發現信令異常及時上報，維護人員可以及時排查規避故障鏈路，保障通信暢通；第二種，是采用主動分布式測試的方法，在各個主要監測點，模擬用戶進行真實呼叫，得到人體感知的語音質量等反映網絡運行質量的參數，維護人員可以設定系統模擬用戶呼叫的頻率和時間，定時拿到測試報告，及時發現網絡運行中的故障，尤其是人體感知的語音質量故障，在用戶投訴之前就有可能解決問題，它也可以實現7×24h的網絡故障報警。

　　那么，我們分析一下這兩種維護模式的異同。

　　3.2 主動式維護和被動式維護

　�。�1）主動式維護模式與被動式維護模式的相同點

　　兩種維護模式都采取集中控制或集中采集的方式，控制臺都可以在第一時間掌握各個節點的故障信息，為故障排查爭取時間；

　　兩種維護模式都是7×24h系統，適用于電信運營商的網絡維護。

　�。�2）主動式維護模式與被動式維護模式的不同點

　　被動式維護模式主要采用監控手段，被動采集信息，可以針對信令網絡（主要是No.7網絡）進行維護，對排查信令故障比較有效；主動式維護模式主要采用測試手段，主動模仿用戶發起呼叫，得到真實的人體感官體驗信息（例如話音質量參數），對排查用戶投訴比較有效。

　　被動式維護模式是運營商在PSTN系統維護中應用比較成功的系統，PSTN系統采用64kbit/s固定話路，語音質量非常穩定，網絡故障主要集中在信令網絡，因此被動式維護模式在傳統的PSTN網絡比較適用；主動式維護模式，隨VoIP網絡的發展而逐步發展，并在VoIP系統維護中得到廣泛應用，VoIP系統由于采用IP方式，話路帶寬沒有保證，語音質量不穩定，網絡故障主要集中于語音質量問題，因此主動仿真用戶發起呼叫測試的方法，既可以發現信令協議層面的問題，更主要的是它能夠及時發現用戶語音質量的問題，在用戶投訴之前就可以發現問題。

　　被動式維護模式是事后維護模式，它并不能在VoIP系統中及時發現網絡故障，尤其是用戶的語音質量故障，而是用戶投訴后，在它保存的數據庫中查找該用戶的呼叫追蹤信息，費時費力；主動式維護模式是事前或事中維護模式，它能夠根據網絡語音質量參數的變化，及時發現兩個或多個測試點之間的故障，發出預警，并找到故障點，進行進一步排查，即使在用戶投訴后，也可以及時還原用戶故障并加以排除。

　　（3）假想的例子

　　假設某個運營商在某個城市部署了A/B/C三個VoIP局點，或者制改造了核心網部分，并同時部署了主動和被動式維護系統。

　　某天，A局到B局之間由于網絡數據過載而造成通信故障，用戶感覺語音質量下降嚴重；C局的某個用戶由于自己的VoIP終端問題也感覺到語音質量不好；這樣A/B/C三個局都有用戶來投訴，我們來看看兩種維護系統的表現。

　　被動式維護系統監測到了A局到B局之間有大量丟包，網絡延遲很大，給出網絡告警，但并不知道用戶那里的話音質量到底是什么樣，只能等待用戶投訴后的描述；A/B局用戶投訴后，維護人員輸入用戶號碼和故障時間到監測系統中進行過濾，找到呼叫追蹤信息，并找到相應的承載話音的RTP流（數據量極大），通過事后分析，確認語音質量（MOS）不好，但究竟哪里出了問題還是一頭霧水。這時C局的那個用戶來了，說他的話音質量也不好，維護人員經過過濾排查，并沒有發現他的呼叫質量有問題，只好再觀察，C局用戶很不滿意地離開了，A/B局的用戶也只是得到了網絡問題的答復而已。

　　主動式維護系統通過A/B/C三個測試點兩兩的測試（假設5min發起一次呼叫測試），知道A，B局間網絡丟包嚴重，網絡時延較大，用戶通話出現斷斷續續，語音質量嚴重下降，肯定會有用戶投訴，維護人員通過測試報告得到初步結論：網絡故障。對于C局用戶的投訴，由于主動維護系統并沒有得到C局與A，B兩點之間的故障報告，所以懷疑C用戶的終端有問題。根據對C局用戶終端的語音質量測試（系統具備此功能），發現C用戶終端有編解碼問題，換了終端，問題得到解決，C用戶很滿意。A/B局的用戶并不滿意，他們抱怨說，平時打電話質量很好，今天就不行了。于是，維護人員又采用主動式系統，在晚間閑時對A，B間進行了一次100路的性能測試，呼叫一段時間后，出現網絡過載，用戶的話音質量下降，問題再現了！維護人員對網絡優化后，問題徹底解決了。

　　我們剛剛舉了一個比較極端的例子，事實上，兩種維護模式應該是相輔相成的，運用得體，會起到很好的效果。

　�。�4）實例

　　某個運營商在某個城市部署了幾個VoIP局點，開始試運營，并在重點局點同時部署了主動和被動式維護系統。

　　從一開始，就有用戶投訴，他們打電話總有“單通”現象，即一方聽得見對方，但另一方卻什么也聽不見，話音好像只能單向傳輸；由于開始用戶投訴少，運營商并沒有在意，但是隨著放號量的擴大，用戶投訴大量涌現，運營商開始緊張起來，并開啟了主動和被動維護系統（以前并沒有真正使用）。

　　很快，主動式系統報出了某兩個局點之間的用戶通話存在“單通”現象，運營商半信半疑，找出了被動式系統存儲的RTP話音數據，發現確是只有單向話音流，而并非雙向。

　　VoIP系統的提供商開始推卸責任，這肯定是網絡有問題。于是，運營商找來網絡測試儀表進行IP網絡檢測，發現網絡很正常。一切的懷疑點都在VoIP系統設備提供商身上，他們只好低頭查找自己的問題，終于在幾天后，發現系統中存在一個BUG，很快“單通”問題得到了解決。從此，運營商覺得維護系統對它還是有價值的。

　　3.3 結論

　　（1）對于運營商的傳統PSTN網絡維護，被動式監測系統占優勢。

　　（2）對于VoIP網絡或PSTN+VoIP混合網絡維護，我們要看具體情況。在網絡部署初期，主動式測試系統占優勢，它不但能夠及時報告網絡損傷和用戶感知的語音質量，還能在用戶投訴后及時再現問題，并可以對用戶終端進行排查，找到問題所在；在網絡逐步走向成熟后，話音質量問題逐步減少，被動式監測系統會發揮更大的作用，因?yàn)檫@時候網絡協議交互方面的維護顯得更加突出。

　�。�3）運營商采用主動式系統和被動式系統維護NGN網絡，如果運用合理，能夠起到相輔相成的作用。
