IPTV業務的下一代網絡體系構架研究

2008/02/14

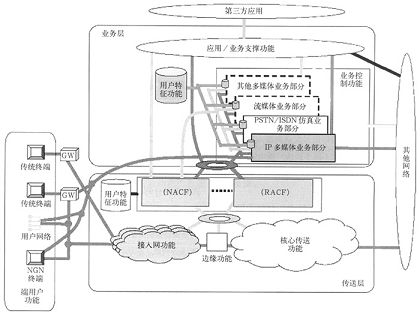

圖1 NGN的業務和傳送層構架

　　NGN的業務層主要包括4個部分。

　　（1）IP多媒體業務部分。IP多媒體業務部分使用基于SIP的控制，IP多媒體部分通過基于IMS的核心網絡，提供IP多媒體業務，同時提供PSTN/ISDN的模擬業務，PSTN/ISDN的模擬業務主要強調只需要實現現有PSTN/ISDN的部分業務，同時由于使用的終端與現有模擬終端不同，用戶體驗與現有的業務體驗可以不同。

　　（2）PSTN/ISDN的仿真業務部分。PSTN/ISDN仿真業務部分主要強調下一代網絡對現有PSTN/ISDN業務的繼承，一方面是要求繼承現有模擬終端的接入方式。另一方面要求用戶體驗與現有業務體驗完全一致，用戶不會感知到網絡側的變化。

　�。�3）流媒體業務部分。NGN可以提供NGN第一期中定義的流媒體業務，如內容傳送業務，多媒體多播和廣播業務等。

　�。�4）其他多媒體業務部分。

　　目前的NGN構架中對流媒體業務和其他多媒體業務還沒有更深入的研究。

　　正是由于此種原因，盡快發展NGN的體系構架，更好的推動IPTV業務的普及和推廣是眾望所歸。

2、一般的IPTV業務構架

　　圖2闡述了一般的、可支持數字廣播電視和視頻點播（VoD）的IPTV業務構架。這個構架是基于ITU建議H.610定義的綜合架構和業務模型和構建在有限電視實驗室的視頻業務構架基礎上的。IPTV構架的主要功能部分還是前端播放系統，傳輸網絡和用戶終端設備。

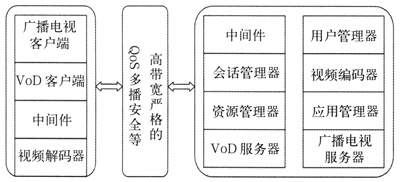

圖2 一般的IPTV業務構架

　　2.1 前端播放系統

　　對于數字電纜或數字衛星電視系統，IPTV業務需要一個視頻前端播放系統，這是網絡中獲得線性（如廣播電視）或點播（如電影）內容并格式化成幀，并由此經由IP網絡分發的位置。

　　前端播放系統可以分為兩類：廣播電視前端播放系統和VoD前端播放系統。廣播電視前端播放系統接受各種格式的視頻流，將其重新轉化格式并進行封裝，接入核心網，通過核心網將視頻信號發送到接入網。另一方面，VoD前端播放系統這不同于線性廣播電視前端播放系統，它給用戶提供具有類似VCR的停止、快進、重繞等控制功能的單播數據流。

　　前端播放系統由許多部分組成，包括中間件，MPEG編碼器，VoD服務器，廣播電視服務器，用戶管理器，資源管理器，會話管理器和應用管理器。

　　2.2 傳輸網絡

　　傳輸網由三部分組成：核心網絡、邊緣網絡和接入網。分組的視頻碼流，通過核心網發送出去，接入網連接了傳輸網和用戶終端設備，接入網運用ADSL和VSDL的變體為用戶終端設備IPTV業務的運行提供足夠的帶寬。已經有開始采用光纖技術如無源光網絡PON接入用戶，邊緣網連接了核心網和接入網，傳統的邊緣網絡支持有IP連通性的的數據業務，如接入因特網。此外，提供IPTV業務的邊緣網絡將會支持高級多播和QoS功能，快速頻道轉換和基于IP的條件接入。

　　2.3 用戶終端設備
　　
　　用戶終端是提供寬帶網絡終端（B-NT）功能的位置。IPTV業務的客戶端（VoD客戶端，廣播客戶端）是在用戶終端處終結視頻流的功能單元，它是一個進行以下功能處理的設備，包括和應用或會話管理器建立連接和QoS，視頻解碼，頻道轉換功能，用戶播放控制，還有與用戶使用（如電視屏幕顯示）的連接。

3、IPTV業務的網絡構架介紹

　　本部分旨在分析IPTV業務部分，并將其劃分為不同的功能實體，流媒體業務部分可以分為廣播電視和視頻點播（VoD），本節將從功能或功能實體的角度來定義IPTV業務和IP多媒體業務部分，PSTN/ISDN的仿真業務部分的關系。

　　表1概括總結了NGN功能與IPTV業務功能/部分之間的關系，圖3描述了NGN Release 1的功能與IPTV業務功能/部分的映射關系，更明確的定義了IPTV業務的功能和功能實體，完善了包含IPTV業務的NGN體系構架。

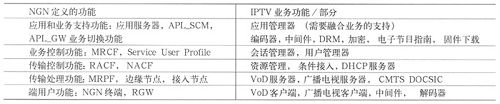

　　表1NGN業務功能和IPTV業務功能的關系

圖3 NGN Release 1體系架構與IPTV業務功能的關系

4、總結

　　本文在深入研究了國內外IPTV發展動態的基礎上，介紹了支持IPTV業務的NGN體系構架，而對NGN Release 1中定義的會話業務沒有任何影響。我們不能確保IPTV業務的功能能夠與NGN體系構架完美融合，畢竟這是第一次嘗試。然而，鑒于IPTV業務是當今通信業市場的主流，我們有必要盡快發展NGN Release 2的體系構架，更好地推動IPTV業務的普及和推廣，讓我們充分享受科技進步帶來的視聽新生活。
