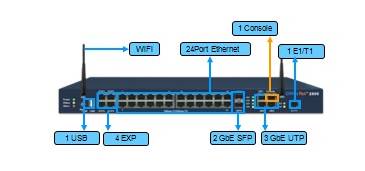

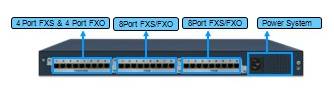

OfficeTen IPPBX 2800
- 單機最大支持24個模擬用戶
- 提供4個擴展接口（最大支持408模擬用戶）
- 最大支持500 SIP用戶
- 可選提供1個E1/T1接口
- 支持雙WAN,VLAN
Cisco CallManager篇
Cisco CallManager (以下簡稱CCM)是思科統一通信解決方案中強大的呼叫處理組件。CCM提供了一種可擴展、可分布和高可用的企業IP電話呼叫處理解決方案，它集群了多個CCM服務器，并將其作為單一實體進行管理。CCM在國內都有著較大的行業用戶群，不少企業已通過部署CCM組建企業語音網，滿足企業的通信需求。
IMS（IP多媒體系統）是一種全新的多媒體業務形式，它能夠滿足終端客戶更新穎、更多樣化多媒體業務的需求。國內運營商目前已采用IMS架構，實現固網和移動網絡融合，打造統一的業務平臺， 增強用戶體驗， 從而提高整體競爭力和業務差異性。 在網絡升級改造的過程中， 一部分客戶內部語音網采用思科的CCM系統，但CCM不支持IMS接入，因此需要增加IMS中繼網關，接入到運營商IMS網絡， 從而享受新的多媒體通信業務體驗。
網經科技的OfficeTen系列IPPBX秉承融合通信的理念，支持豐富的信令協議，提供完善的IMS接入方案。企業語音網無需更換原有設備，只需要增加一臺OfficeTen IPPBX作為中繼網關，就能將原有企業語音網分機和IMS帳號綁定，實現企業語音網和IMS的無縫對接。
下面我們就來介紹如何通過OfficeTen IPPBX設備來實現思科CCM的IMS接入：
CCM無需做太多的修改，在原有的配置基礎上，只需要添加一條SIP trunk與OfficeTen IPPBX對接，并按實際需求添加Call Routing。這里我們舉例添加一條9開頭的路由。

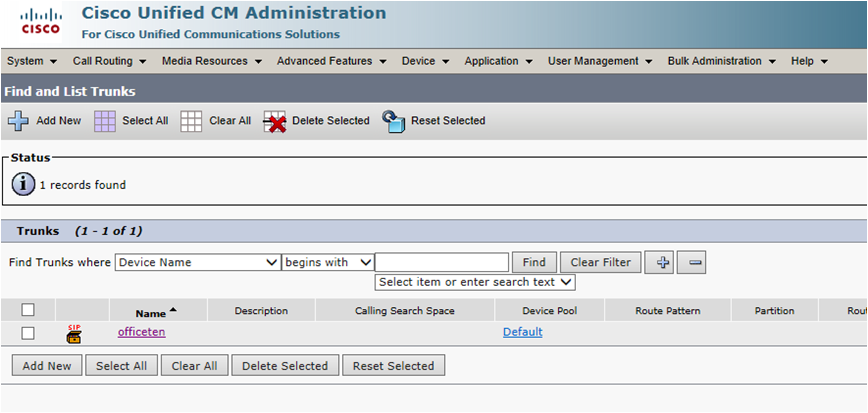

Device>>Trunk中添加一條SIP trunk,填寫OfficeTen IPPBX的IP地址和端口。
圖1. SIP trunk
Call Routing>>Route/Hunt>>Route Pattern中，添加一條Route Pattern 9.!
（9.!即表示以9開頭的任意號碼），其中Discard Digits選擇PreDot，表示實際送號時去掉.前面的9，如CCM下的用戶撥9012345的時候，會把012345送到OfficeTen IPPBX。實際可根據需求配置多條不同路由并進行權限控制，此處不再贅言。
圖2. Route Pattern
接下來，我們再詳細介紹下OfficeTen IPPBX的配置：
步驟一：登錄OfficeTen IPPBX后，首先配置路由組。語音配置>>基本設置>>路由組，由于分別和IMS、CCM對接，所以此處添加兩個路由組，用于綁定中繼和路由的關系。
圖3. 添加路由組

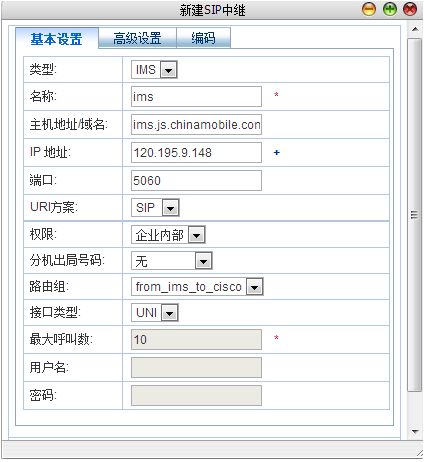

步驟二：配置IMS中繼和IMS帳號。語音配置>>基本業務>>中繼設置中添加一條IMS中繼,其中域名和IP地址由運營商提供，端口通常為5060，權限選擇企業內部，并將路由組設成from_ims_to_cisco。由于IMS中繼是屬于注冊的方式，因此接口類型需要選成UNI。高級設置中，一般只需填寫歸屬域名。
圖4. 添加IMS中繼-基本配置

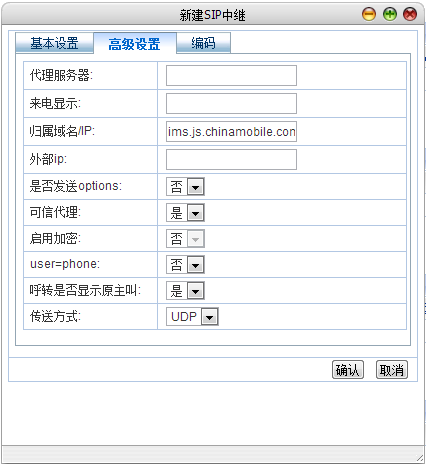

圖5. 添加IMS中繼-高級配置

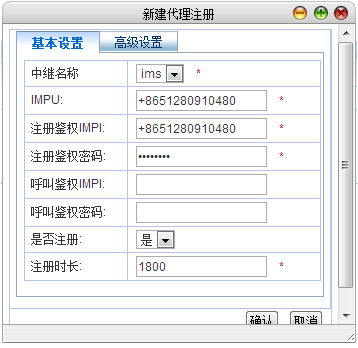

接下來，語音配置>>基本設置>>SIP注冊設置，在IMS普通注冊中添加IMS帳號。中繼選擇先前添加的IMS中繼，并填寫上運營商提供的帳號信息。當有大量帳號時，可以直接使用Excel導入，方便配置。
圖6. IMS注冊

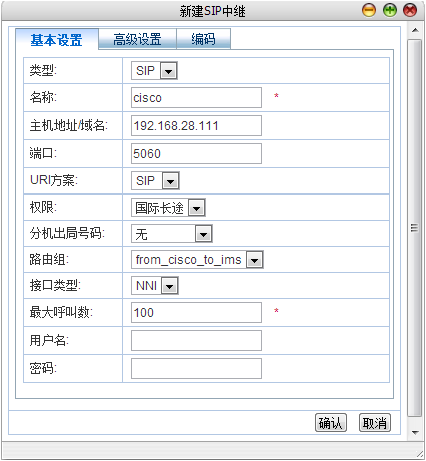

步驟三：配置與CCM對接的SIP中繼。語音設置>>基本業務>>中繼設置中添加一條SIP中繼。中繼信息中填寫CCM的IP和端口，權限選擇國際長途，路由組則選擇另一個路由組from_cisco_to_ims，由于OfficeTen IPPBX與CCM是采用中繼對接的方式，所以此處接口類型選擇NNI，中繼最大呼叫數默認為10，可按實際情況修改。
圖7. 新建SIP中繼

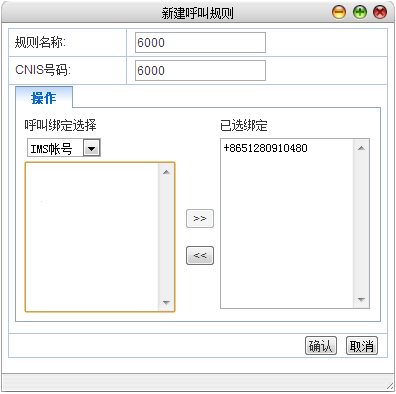

步驟四：配置主叫號碼識別。語音配置>>基本業務>>主叫號碼識別中，添加呼叫規則進行分機號和IMS帳號的綁定。如CNIS號碼填CCM上的分機6000，呼叫綁定選擇IMS帳號列表中的+8651280910480。同樣，當有大量規則需要配置時，我們可以直接用Excel表導入。
圖8. 主叫號碼識別
步驟五：配置路由。呼出路由需要配置市話、國內長途、國際長途到IMS，歸屬路由組from_cisco_to_ims；配置企業路由到CCM，歸屬路由組from_ims _to_cisco。

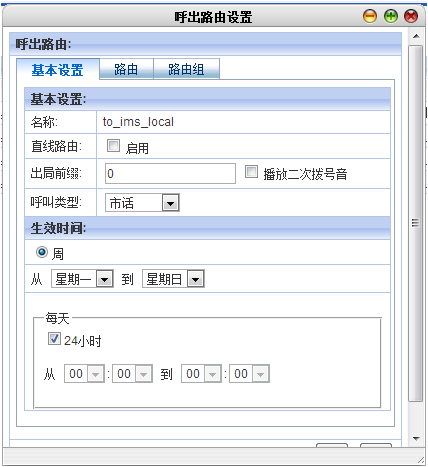

添加一條市話路由，出局前綴填0，呼出類型選市話。
圖9. 添加市話路由

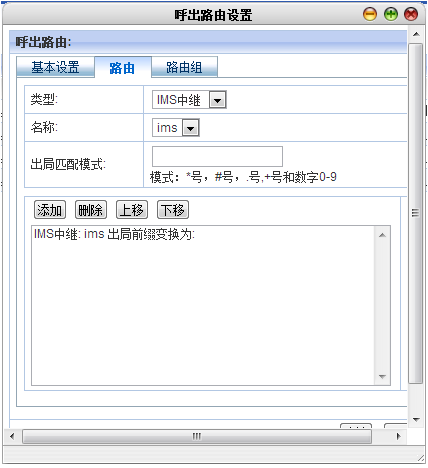

路由中由于出局時實際需要把前綴的0去掉，因此出局匹配模式為空，然后把IMS中繼添加進去。
圖10. 添加市話路由

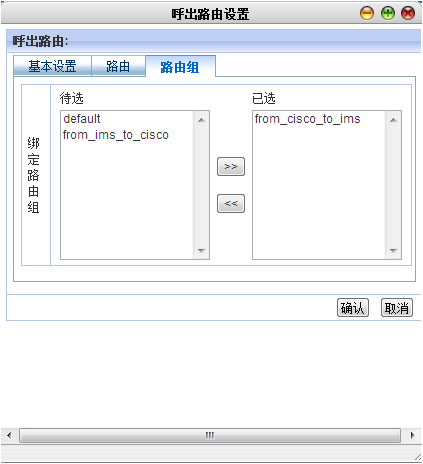

路由組則選擇from_cisco_to_ims。
圖11. 添加市話路由
同理配置國內長途和國際長途路由，以及到CCM的企業直線路由,這里就不再贅言了,最終路由和路由組信息如下：

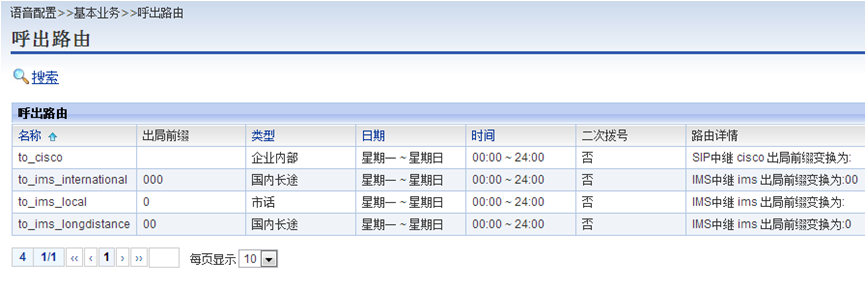

圖12. 查看呼出路由

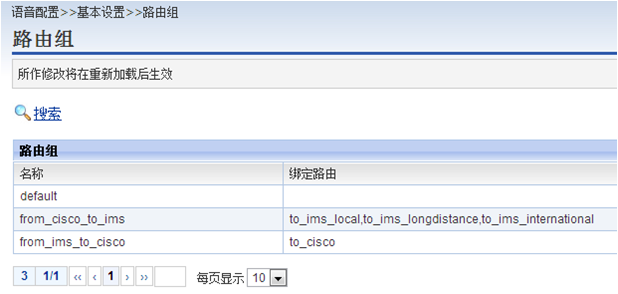

圖13. 查看路由組
結束以上配置，就完成了CCM通過OfficeTen IPPBX和IMS的對接。CCM下的分機即可使用綁定的IMS帳號開始IMS的體驗之旅了。
